模具装配用多工位定位规整治具

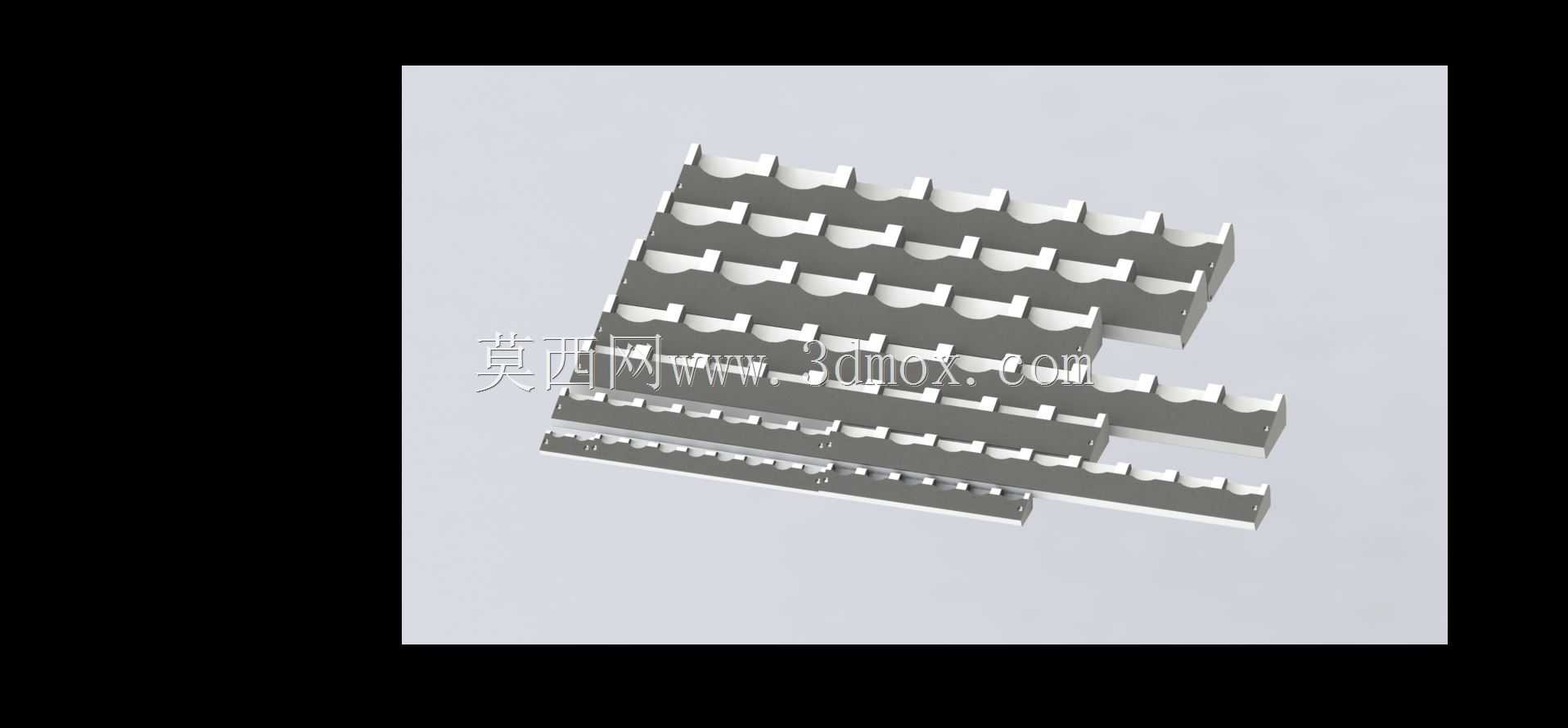

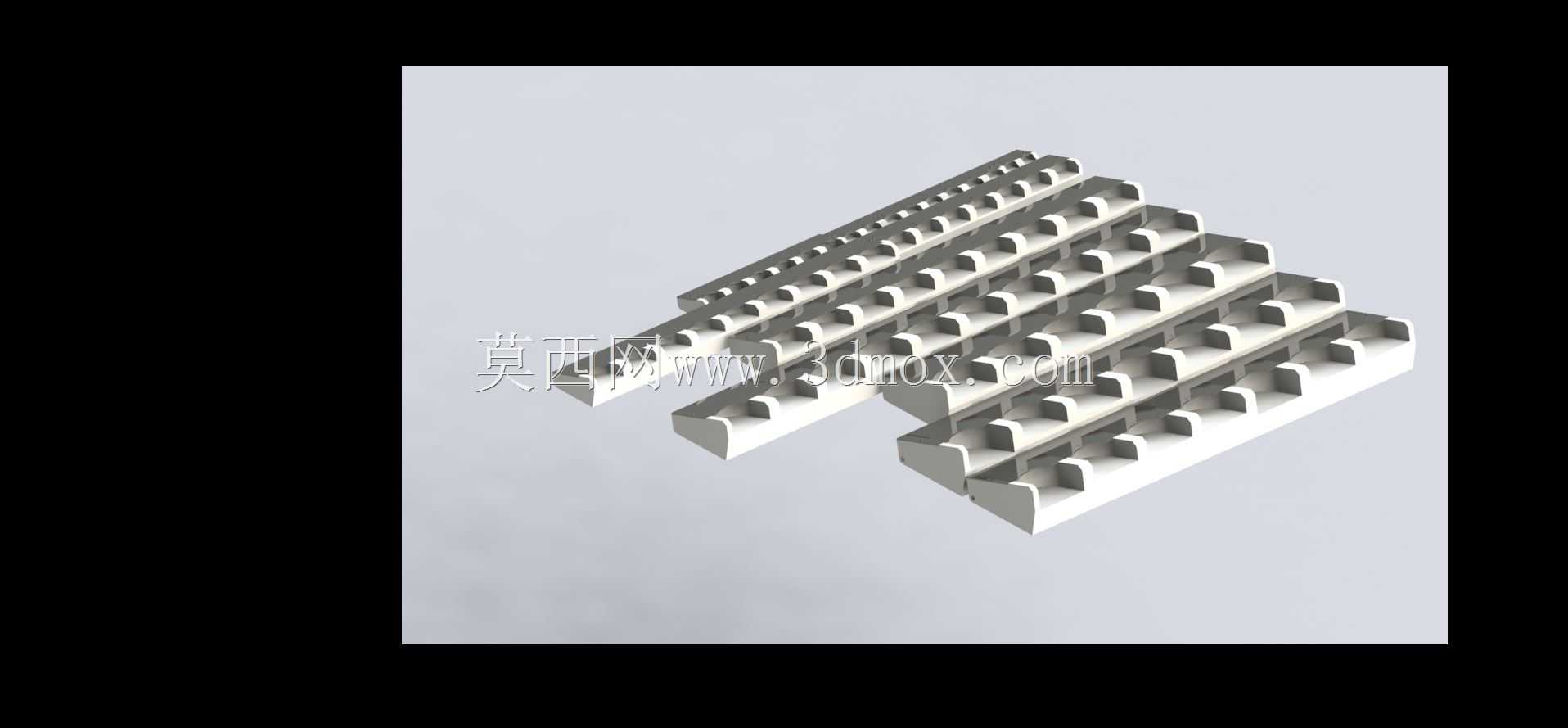

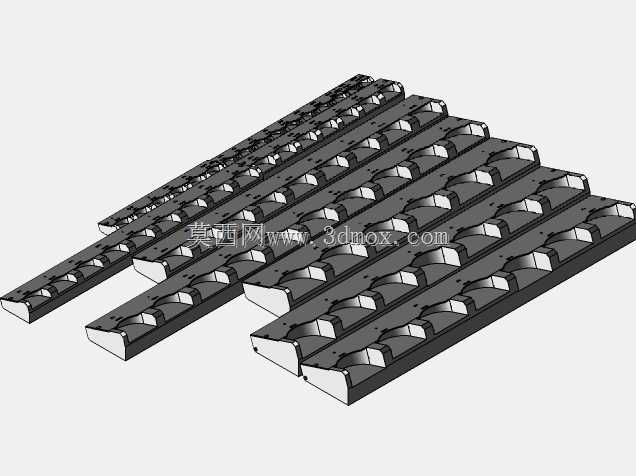

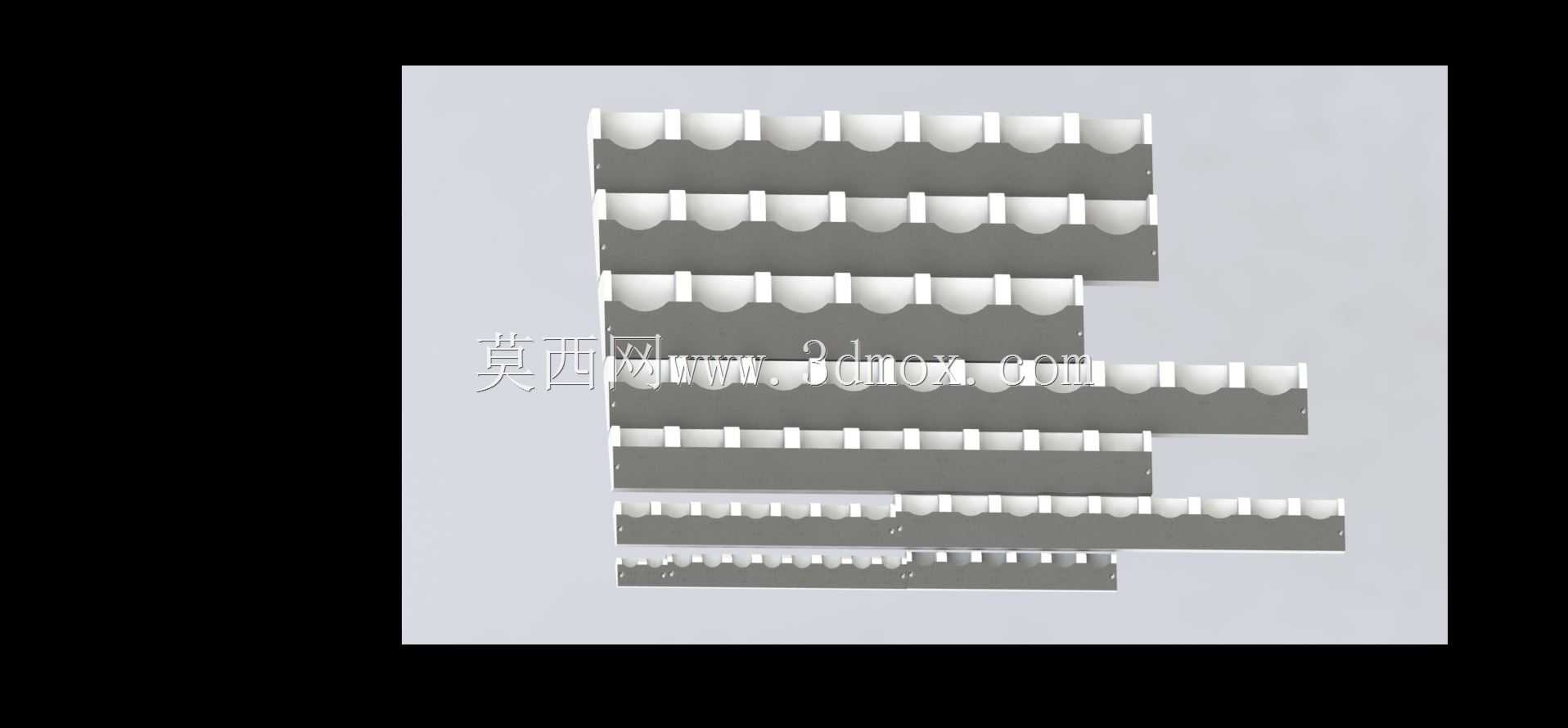

这套治具主要应用在冲压模具、注塑模具的模仁装配、镶件排布工序中，解决小规格镶件、模芯块批量摆放时易错位、磕碰刃口的问题，在模具组装工位、零件待检区都能适配使用。从结构设计来看，治具采用层叠式排布槽设计，每层槽位的开口弧度与对应镶件的圆柱段、异形定位段轮廓完全匹配，槽与槽之间的挡边厚度控制在2mm，既保证相邻零件摆放时不会互相刮蹭成型面，也能控制治具整体的占地尺寸，适配标准钳工工作台的摆放边界。设计初期是针对小型精密模具镶件数量多、单个零件体积小，装配时随手摆放容易滚落、混料的痛点，将不同规格的镶件对应到不同层的槽位，装配时可以按排布顺序依次取件，不用反复核对零件编号，能减少装配时的找件时间，也避免小零件掉落到工作台缝隙里造成丢失。治具的每层槽体都做了0.5mm的导入倒角，取放零件时不会刮蹭零件的精密配合面，槽底预留了0.3mm的排气间隙，避免零件放入后因为负压卡滞在槽内，拿取时不需要额外撬动就能顺利取出。整体外形采用阶梯式错落结构，不同层的槽位高度差为8mm，操作人员取件时视线能直接覆盖所有槽位，不会被上层结构遮挡视线，摆放零件时可以快速对应到目标槽位。治具的安装边界适配常规的工位物料摆放区，整体宽度不超过300mm，长度控制在400mm以内，不会占用过多的工作台操作空间，边缘做了R3的圆角处理，避免操作人员取放零件时被锐边划伤。在实际使用场景中，这套治具除了装配环节使用，也可以作为镶件热处理、表面处理后的中转承载具，槽位的定位精度控制在±0.02mm，零件放入后不会出现窜动，转运过程中不会因为晃动导致零件之间碰撞产生凹坑、毛刺，减少后续抛光、修模的工作量。设计时没有采用一体化铣削的整体结构，而是分层加工后通过定位销组合，后期如果某一层的槽位出现磨损，可以单独更换对应层的板件，不需要整体报废治具，能降低工装的维护成本。每层板的厚度根据对应槽位的零件长度匹配，零件放入后露出的高度控制在5-8mm，方便操作人员用手指捏取零件，不需要借助镊子等辅助工具，提升装配时的操作效率。治具的底部做了四个防滑脚垫，放置在工作台面上时不会因为推拉产生滑移，装配过程中不需要额外按压固定治具，操作更顺手。
