工业管道带阀门支吊架布局结构

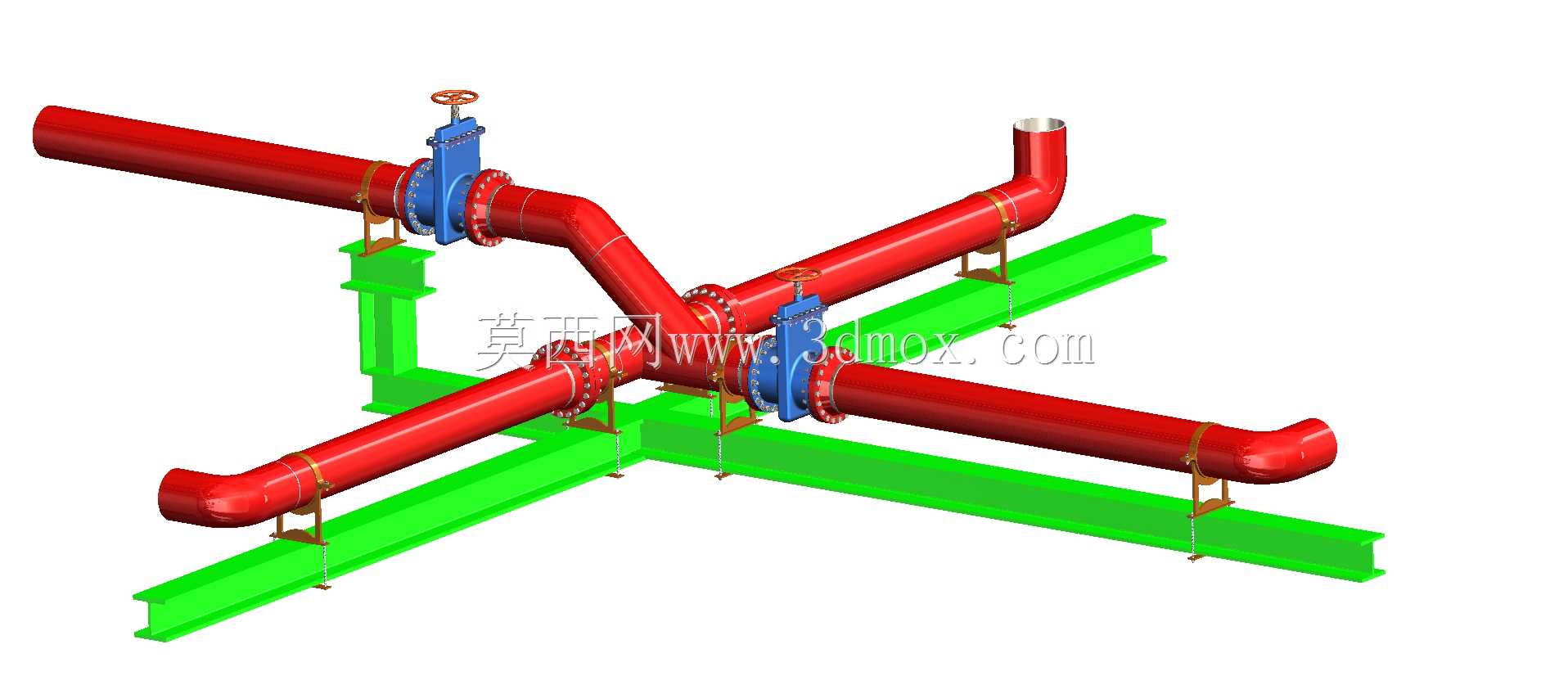

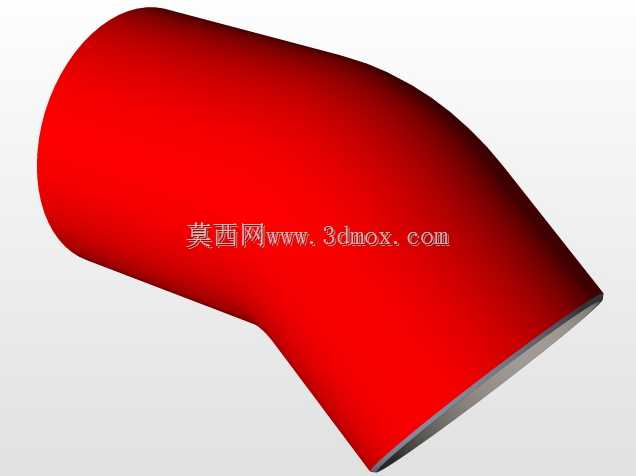

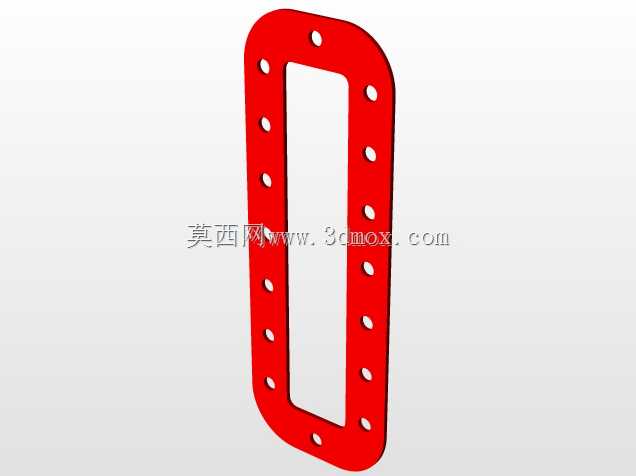

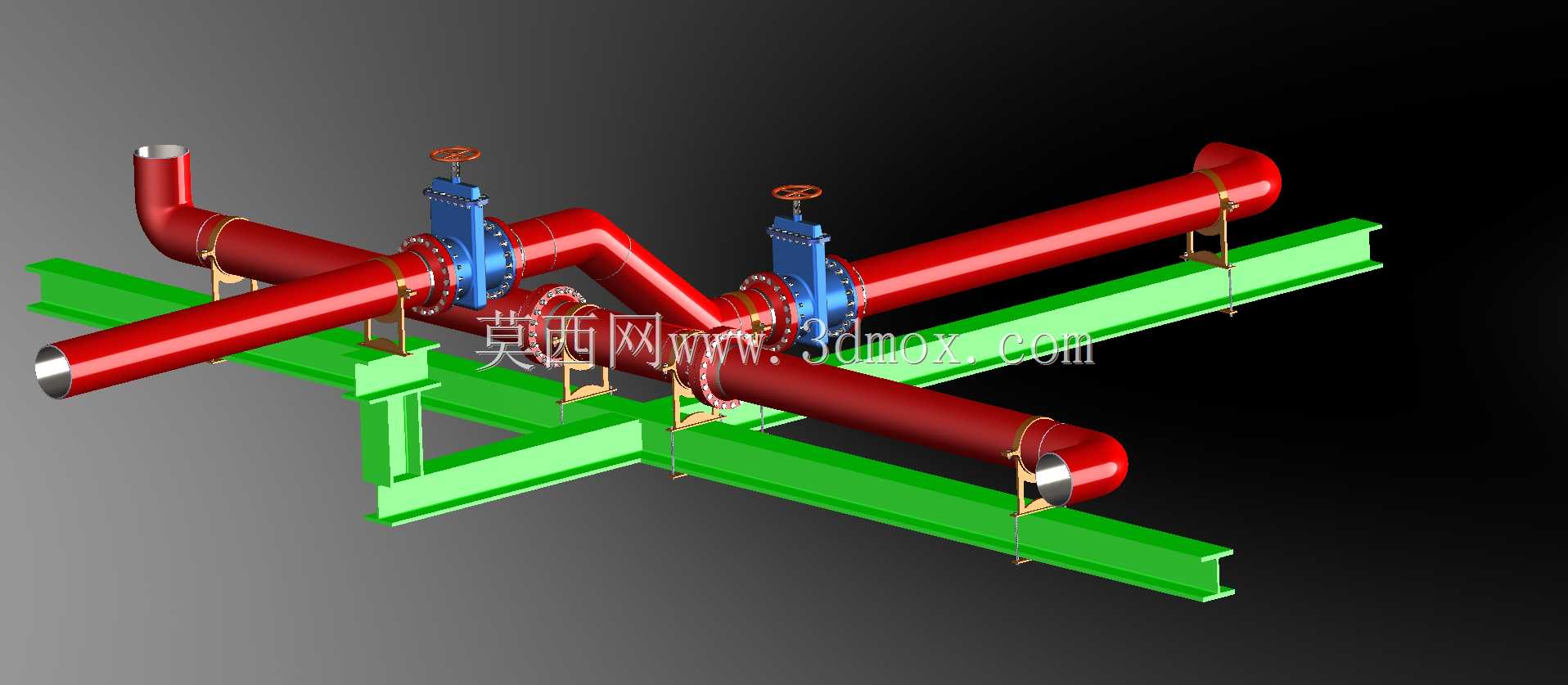

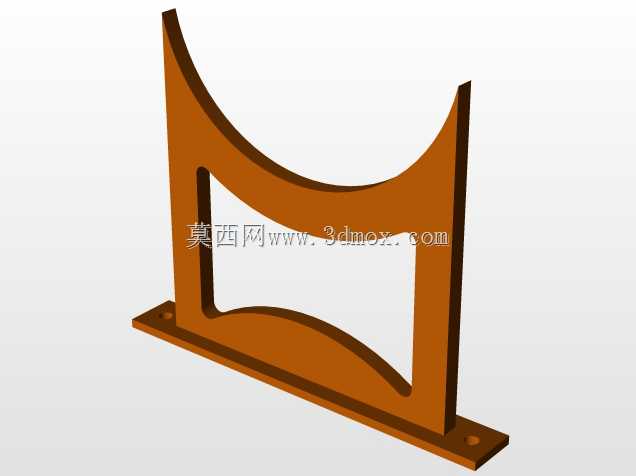

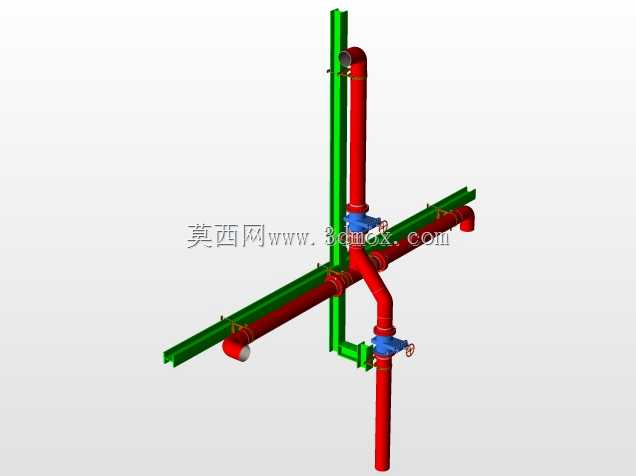

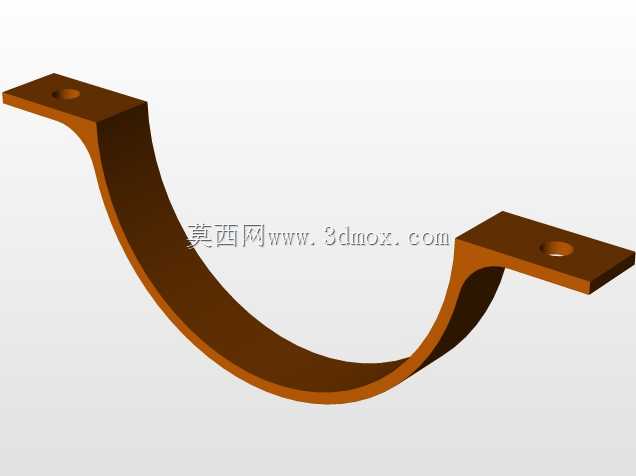

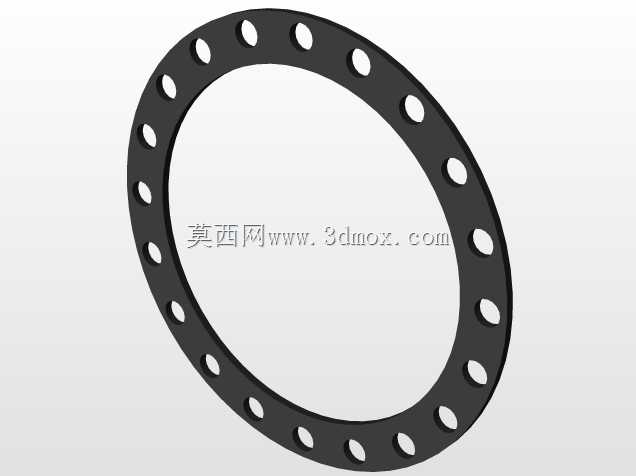

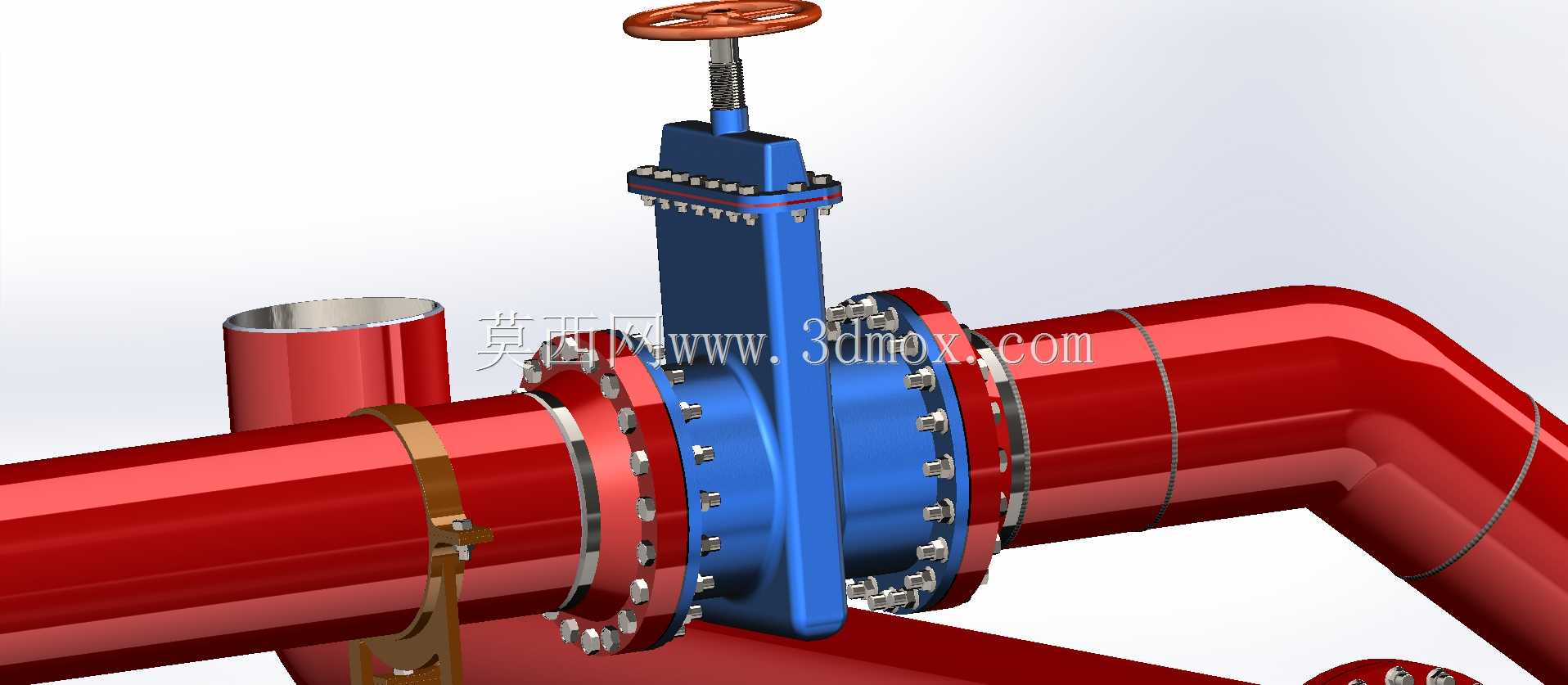

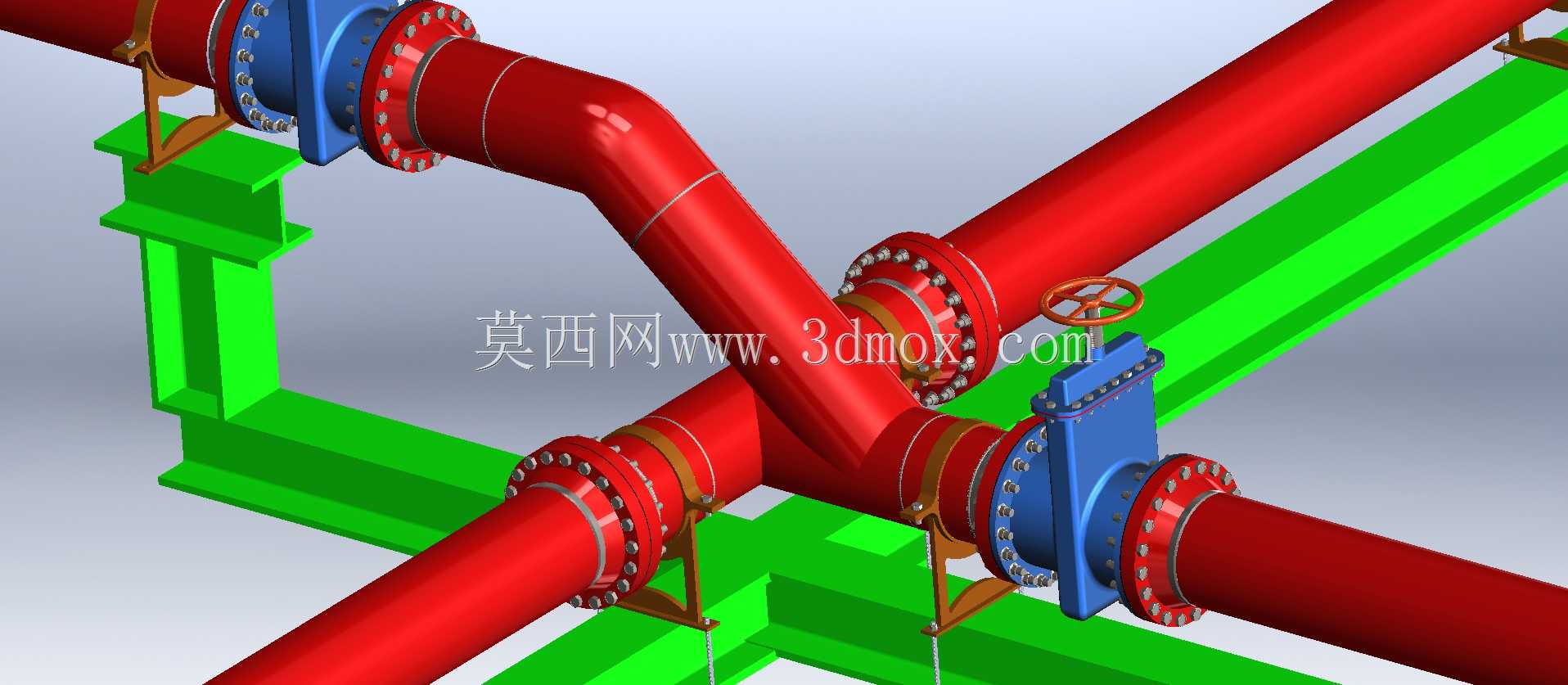

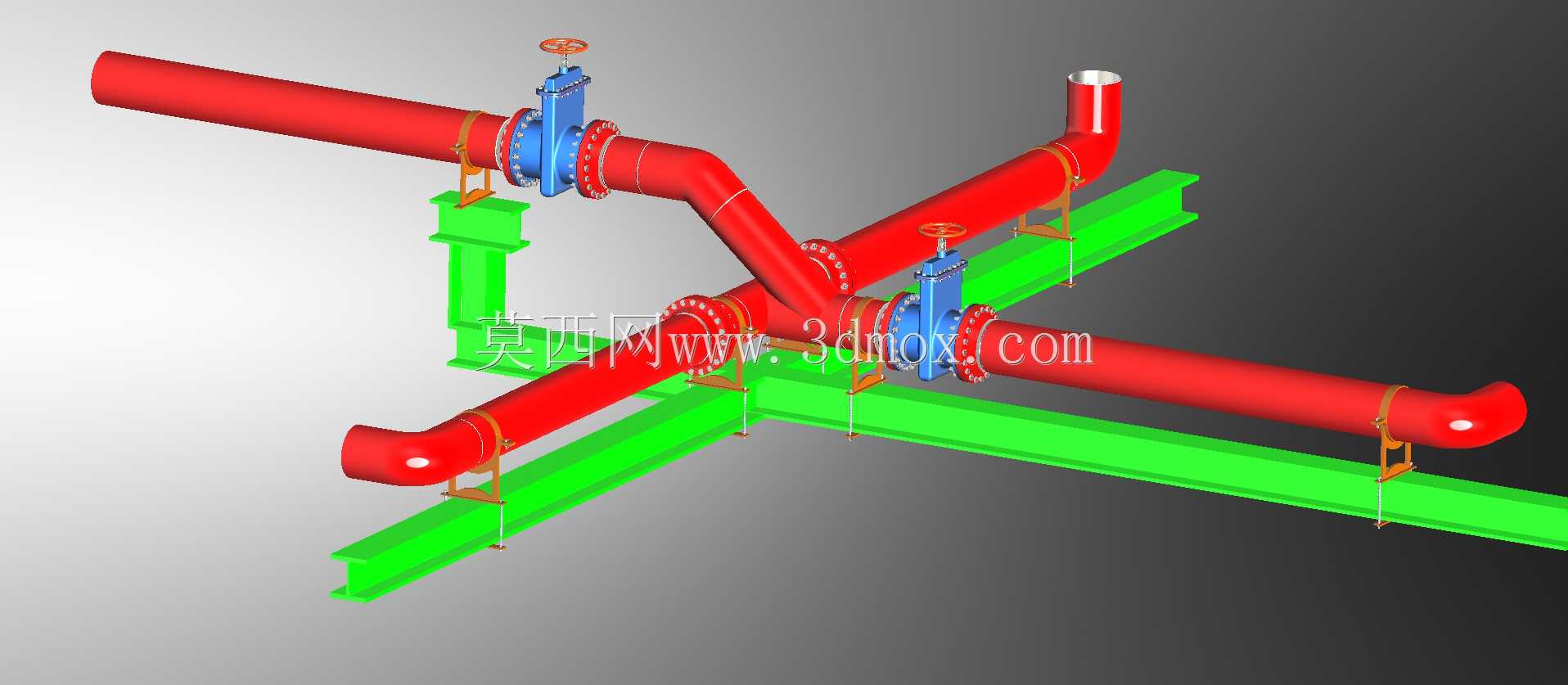

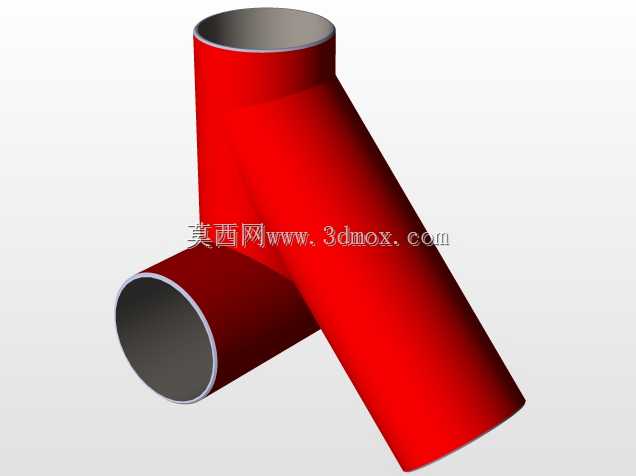

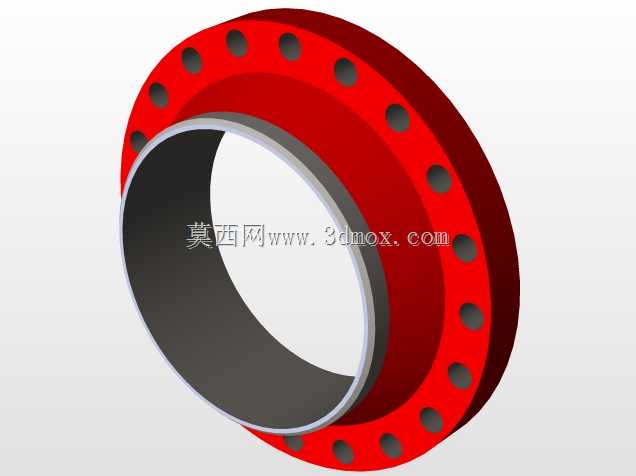

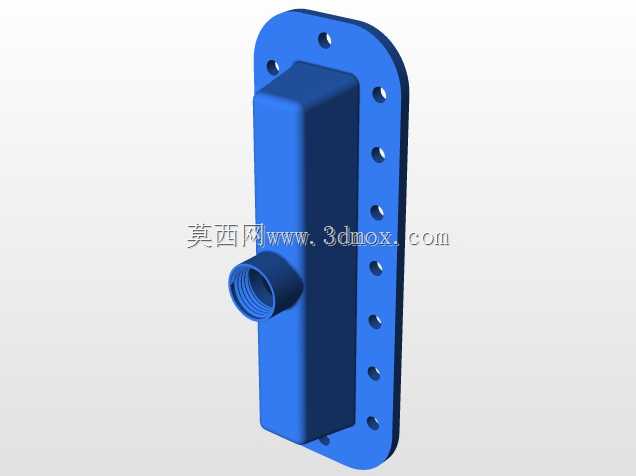

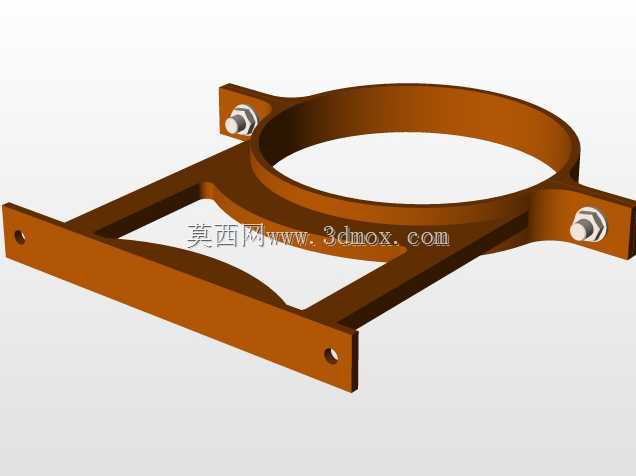

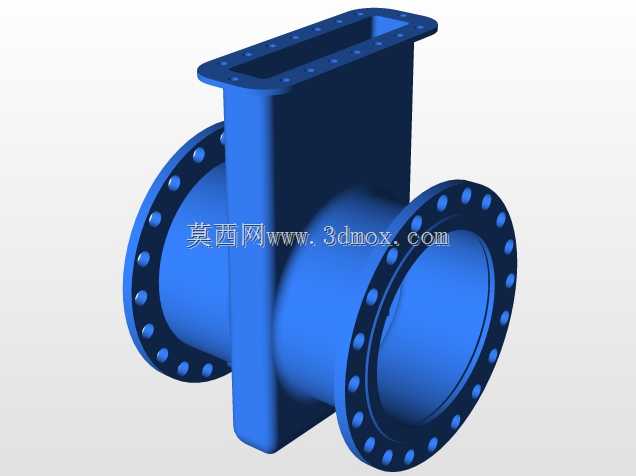

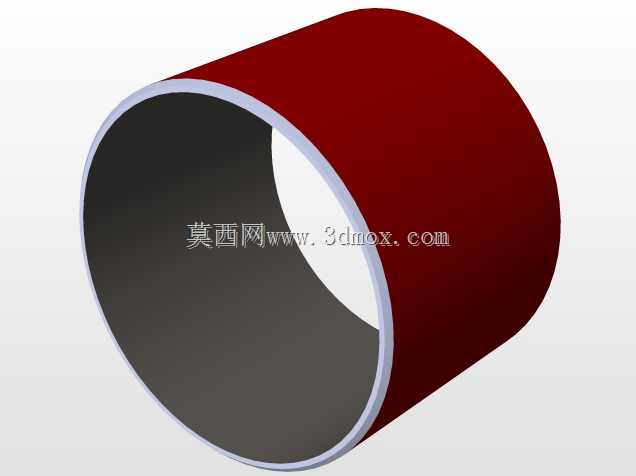

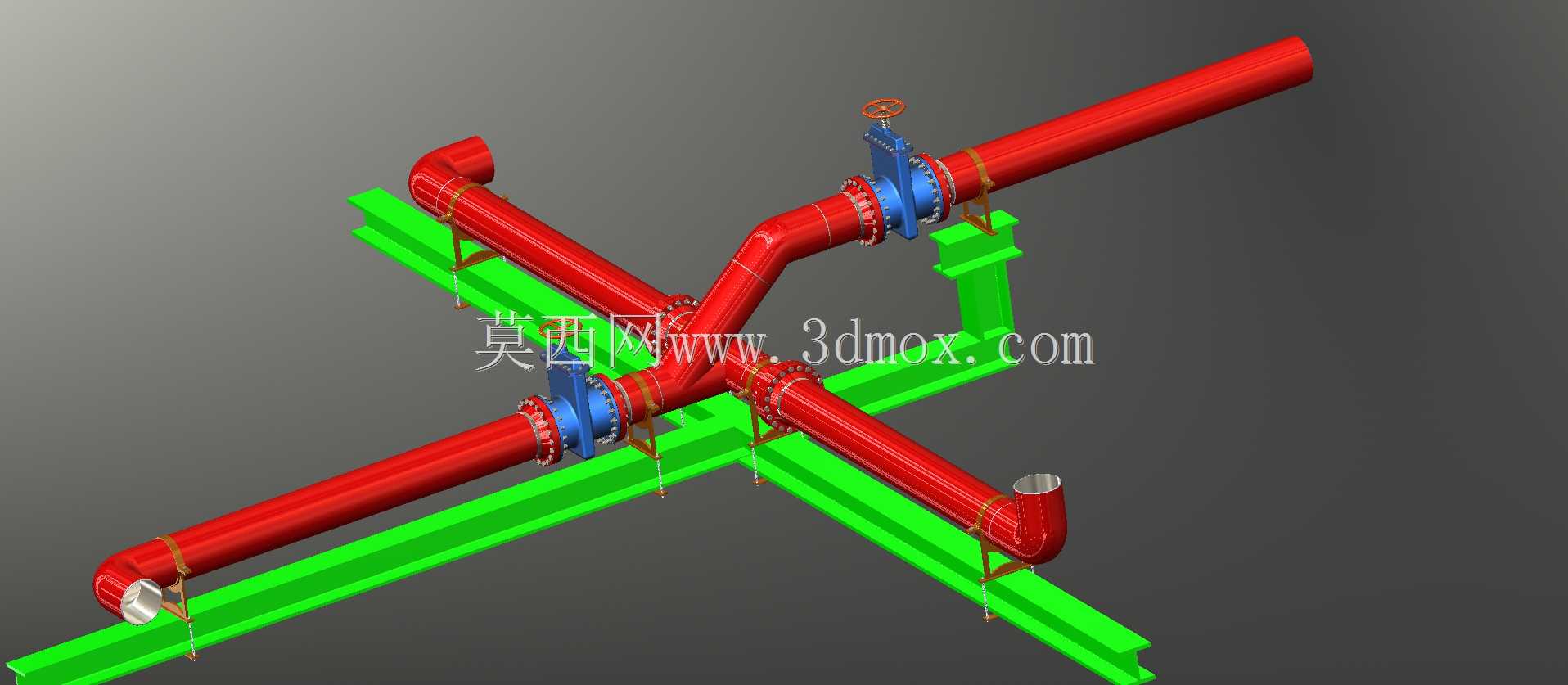

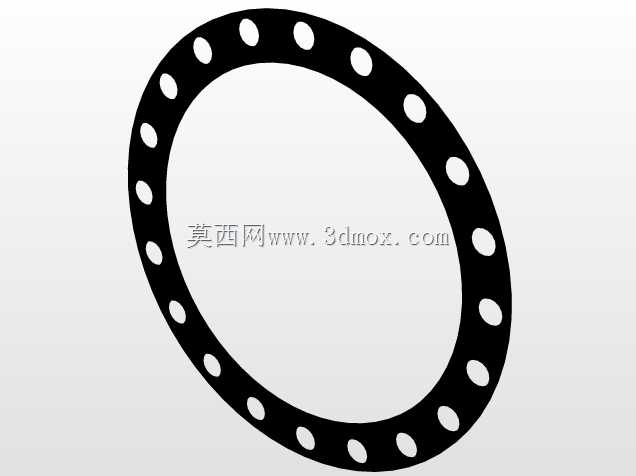

这套管路结构常见于厂区工艺介质输送、公用工程配套的管线布设场景，可用于输送水、低压蒸汽、压缩空气等常规工业流体，承担介质的转向、通断控制与稳定支撑功能。从结构设计来看，整体采用十字交叉加弯头转向的布管逻辑，两根主管道呈十字交汇，交汇节点处通过法兰实现多段管段的刚性连接，每段直管上都配置了明杆闸阀，可独立控制对应支路的介质通断，满足不同支路的介质输送切换需求。管道弯头采用标准长半径弯头，降低介质转向时的局部阻力损失，减少管路运行时的紊流与振动。支撑部分采用H型钢作为管架主梁，管架通过管卡与管道固定，每个管段的支撑点都设置在靠近法兰、阀门的载荷集中位置，避免管道因自重、介质重量以及运行振动产生挠度变形，管卡与管道接触位置预留了微量的热胀冷缩位移余量，适配管路输送不同温度介质时的伸缩需求，防止热应力拉裂法兰密封面。安装边界方面，整套管路的支撑钢梁底部为安装基准面，钢梁的布设间距匹配管道的允许跨距，横向与纵向的管道外轮廓预留了足够的阀门操作空间，闸阀手轮的安装高度符合现场操作的人体工程学要求，无需额外搭设操作平台即可完成阀门的启闭操作。设计过程中优先考虑了管路的检修便利性，所有法兰连接位置都预留了螺栓拆装的操作空间，阀门选型采用通用标准闸阀，备件通用性强，后期维护更换成本低。管线的交叉布局充分利用了竖向安装空间，在有限的布设区域内实现四个方向的介质输送，减少管廊的占用面积，适配厂区紧凑的管廊布局需求。管道的壁厚匹配常规低压输送工况的压力要求，法兰密封面采用突面结构，适配非金属垫片密封，可满足多数无强腐蚀、非高温高压的常规流体输送场景的密封需求。
