带铝基板的大功率LED灯珠结构

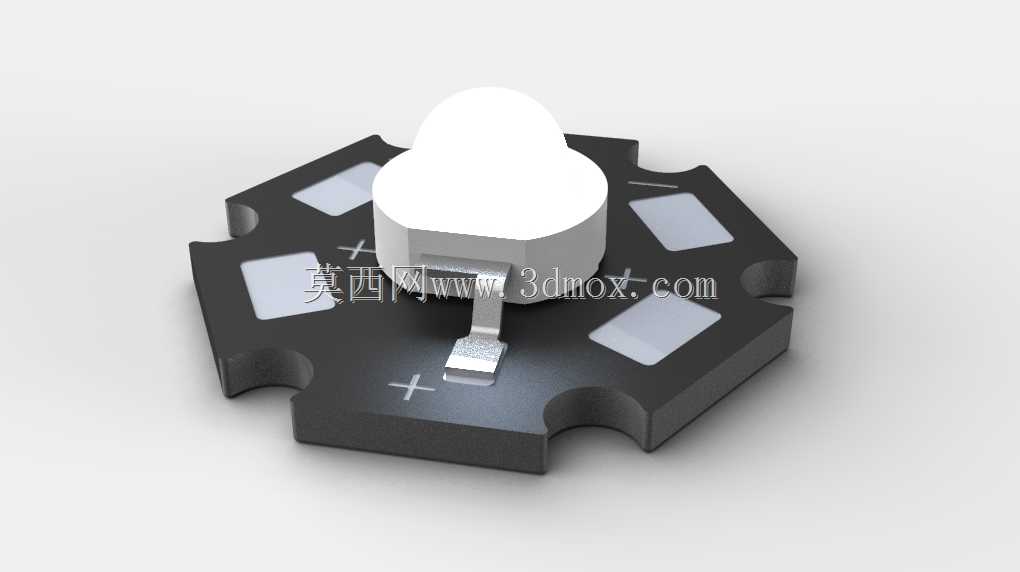

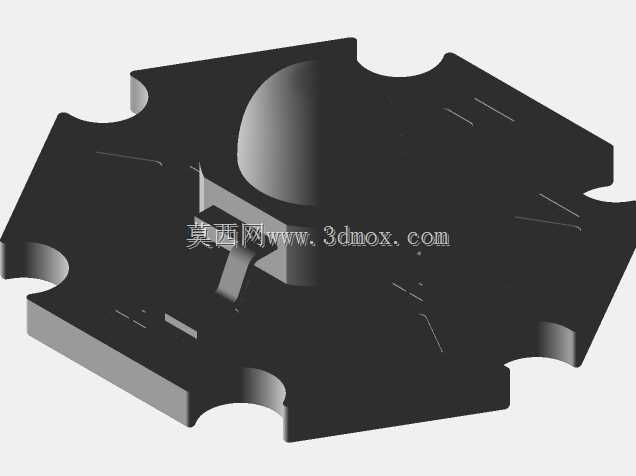

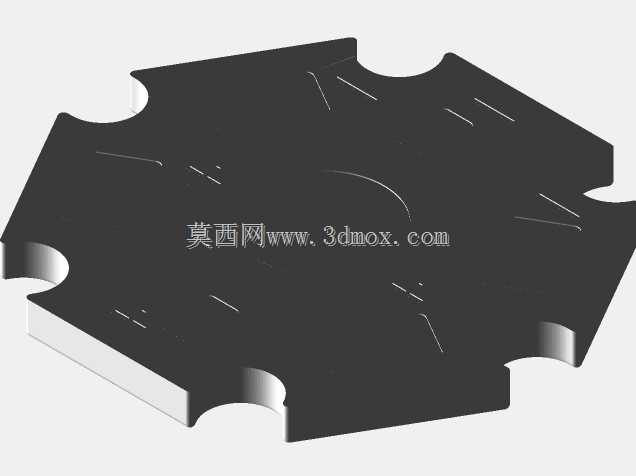

这款大功率LED结构的设计，首先要匹配小空间照明改装、工业设备指示灯、小型光源模组的装配需求，很多做设备局部照明、小型灯具开发的结构工程师，在做方案选型时经常需要这类带基板的灯珠三维数模，来提前确认安装位的干涉情况，避免后期打样出现装配错位的问题。从结构组成来看，发光芯片封装在半球形光学透镜下方，透镜采用圆弧过渡设计，一方面可以对芯片发出的光线做初步的配光收拢，减少大角度的光损，另一方面也能保护内部的金线、荧光粉层，避免装配过程中剐蹭造成芯片损坏。下方的铝基PCB做了梅花形的异形切边，这种切边不是随意设计的，首先是在同等散热面积下缩减了基板的整体占用空间，边缘的内凹缺口刚好可以匹配M2规格的固定螺丝，安装时不需要额外增加压片，直接通过缺口位锁付就能把基板固定在散热壳体上，锁付后基板不会出现转动偏移，定位精度可以控制在0.1mm以内。设计时特意把正负极焊盘做了加大处理，焊盘表面做了镀锡层的结构预留，不管是手工焊接引线，还是过回流焊做批量贴片，都能保证焊锡的浸润面积足够，减少虚焊的概率，焊盘旁边蚀刻的正负标识，在装配时可以快速识别极性，避免反向焊接造成的器件烧毁。引脚的弯折角度做了90度的定型处理，弯折处预留了0.3mm的应力释放圆角，不会因为反复弯折造成引脚断裂，引脚和PCB焊盘的连接位置做了加宽处理，能承受更大的焊接拉力，满足工业场景下的抗振动要求。散热层面，铝基板的厚度设定为1.0mm，基材采用高导热铝合金，和发光芯片的热阻控制在较低水平，工作时芯片产生的热量可以快速通过基板传导到后方的散热结构上，保证3W功率下长期工作结温不会超过额定值，5W功率使用时只要搭配对应规格的散热片，也能满足长期工作的寿命要求。做三维建模的时候，特意还原了透镜和基板之间的封装胶层结构，以及基板表面的阻焊层、焊盘的厚度差，导入装配体后可以直接做干涉检查，不需要再额外修正结构细节，不管是做小型手电筒的光源设计，还是设备操作面板的指示灯排布，或是UV固化设备的小型光源模组开发，都能直接调用这个数模做整体布局，省去了自行测绘建模的时间，也能保证尺寸和实物的一致性，避免因为建模尺寸偏差导致后期开模或者装配出现问题。安装边界上，基板最大外接圆直径控制在20mm，透镜最高点距离基板表面的高度为8.5mm，锁付螺丝的中心距为16mm，在做安装位设计时，只要预留直径21mm、深度9mm的安装空间，就能保证整个灯珠结构完全容纳，不会和周边的结构件产生剐蹭，焊盘的出线位置预留了2mm的走线空间，引线焊接后不会凸出于基板平面，装配时不会压伤引线。
