CAMMECH实训用嵌入式安装塑料罩结构设计

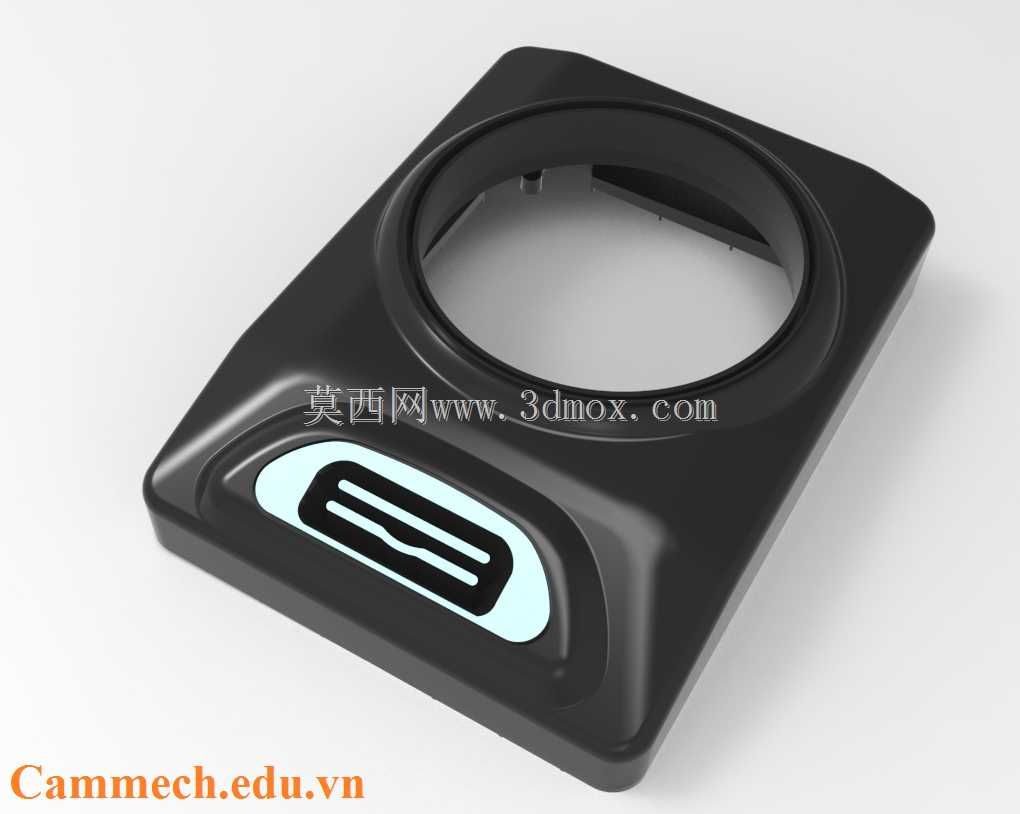

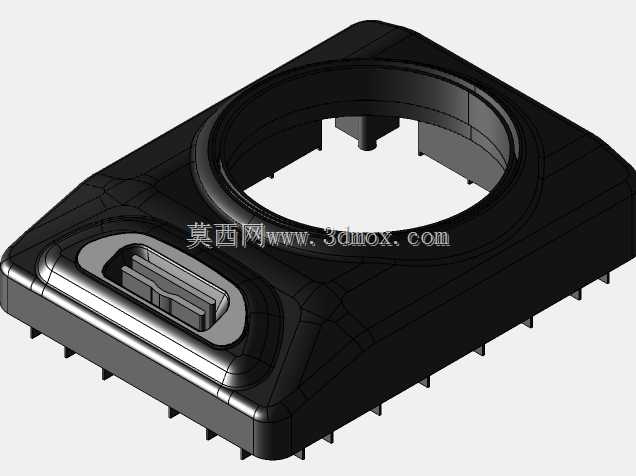

这款塑料罩属于小型设备端的嵌入式防护壳体，日常多应用在桌面型读卡终端、小型工业识别设备、工位数据采集器这类需要外露感应区域的设备上，核心作用是包覆内部核心电路板与感应模组，同时预留出感应识别的环形开口，避免内部元件直接暴露在车间、办公前台这类多尘、易被磕碰的使用场景中。从结构设计逻辑来看，整体采用带圆角的方形基座搭配凸起环形围边的造型，方形基座的外边缘做了小角度的脱模斜度，适配注塑生产的工艺要求，安装时基座嵌入设备面板的预留方孔内，环形围边卡在面板外侧，既可以通过围边与面板的贴合实现安装定位，也能遮挡安装缝隙，避免灰尘、液体从安装接缝渗入设备内部。罩体正面下方预留的长条形凹槽区域，是专门留给标识贴膜或者状态指示灯的安装位，凹槽做了下沉0.8mm的台阶设计，贴膜粘贴后不会因为日常擦拭、剐蹭出现卷边脱落的问题，凹槽周边的弧形过渡既提升了握持或者触碰时的手感，也能避免注塑件尖角位置出现应力集中导致的开裂问题。环形开口的内侧做了一圈均匀分布的小卡扣位，对应内部感应模组的安装卡槽，装配时不需要额外打螺丝，直接将感应模组卡入卡扣即可完成固定，能有效减少装配工序的耗时，卡扣的厚度控制在1.2mm，既保证足够的卡接强度，也不会因为卡扣过厚导致注塑时出现缩痕影响外观。安装边界方面，方形基座的外形尺寸适配常规桌面终端的面板开孔尺寸，基座的嵌入深度控制在18mm以内，不会占用过多设备内部的布线空间，环形围边的宽度比基座单边宽3mm，足够覆盖面板开孔的加工公差，即使面板开孔存在±0.5mm的尺寸误差，围边也能完全遮挡缝隙，不需要额外做密封胶条填充。罩体整体壁厚均匀控制在2mm，避免注塑过程中因为壁厚不均出现缩水、气泡等成型缺陷，所有转角位置都做了R1以上的圆角过渡，既减少注塑时的应力集中，也能避免使用过程中尖角划伤操作人员。从实际使用场景的适配性来看，这款塑料罩的造型没有多余的突出结构，安装后与设备面板贴合平整，日常清洁时可以直接用抹布擦拭表面，不会存在清洁死角，环形开口的尺寸刚好匹配常规的非接触式感应线圈的外径，不会遮挡感应区域影响识别灵敏度，下方的标识位可以粘贴设备操作提示或者品牌标识，兼顾防护功能与外观标识需求。
