20米复合材料风帆游艇外观结构设计

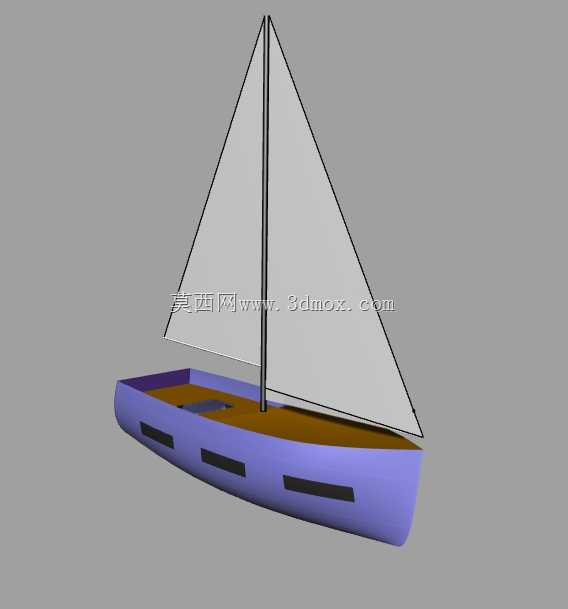

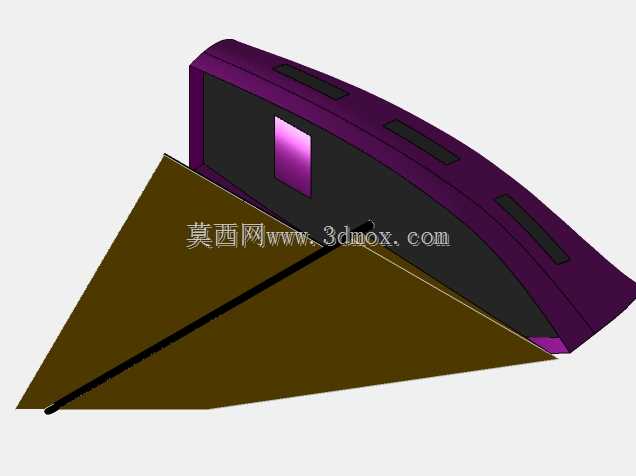

这款20米级复合材料风帆游艇的三维结构设计，首先要兼顾近岸休闲航行与中短途近海巡航的双重使用场景，船体主尺度设定时，先明确总长控制在20米的安装边界，船宽取4.8米，吃水深度控制在1.2米，既能够满足近岸浅水区的通航要求，也能在3级海况下保持足够的航行稳性，适配私人休闲出海、小型商务水上接待这类常见的使用需求。设计思路上优先选用复合材料作为主船体成型材质，相比传统玻璃钢材质，该复合材料方案在比强度上提升约22%，船体自重控制在18吨以内，能够有效降低风帆动力下的航行阻力，同时减少后期船体维护的防腐工作量。船体线型采用前倾式首柱搭配宽尾封板的设计，首舷弧高度抬升350毫米，能够在迎浪航行时减少甲板上浪，尾部预留的开放式平台区域可直接接驳水上运动装备，满足休闲使用的拓展需求。风帆系统采用单桅三角帆构型，桅杆高度设置为17.5米，帆面总面积控制在120平方米，帆索导轮的安装点位全部在甲板结构加强筋上方，避免长期受拉力出现甲板层开裂问题，同时帆面收放的操作路径全部沿船体中轴线布置，单人即可完成常规升帆、缩帆操作，降低航行时的人员配置要求。船体内部舱室的布局沿船长方向依次划分，首部设置锚链舱与储物舱，中部为休闲客舱区域，尾部布置动力辅机舱与舵机安装位，舱室层高统一设置为1.95米，满足成年人直立行走的空间需求，船体侧舷开设的三扇长条型舷窗，既能够提升舱内自然采光效果，也作为船体结构的视觉分割元素，弱化长船体带来的视觉臃肿感。船体结构设计时，在龙骨位置设置连续的复合材料加强筋，肋骨间距控制在600毫米，甲板与船舷的连接位置采用圆弧过渡结构，减少应力集中点，风帆桅杆的基座直接与船体龙骨结构刚性连接，将帆面受到的风力直接传导至船体主承力结构，避免局部受力过大出现结构损坏。舵叶采用半悬挂式设计，舵轴安装位置距离尾封板1.2米，舵叶面积取0.8平方米，在低速风帆动力航行时能够提供足够的转向力矩，同时舵叶底部高于船体龙骨基线50毫米，避免靠泊时触底损坏舵系结构。
