家具安装用LDF钻孔定位模板

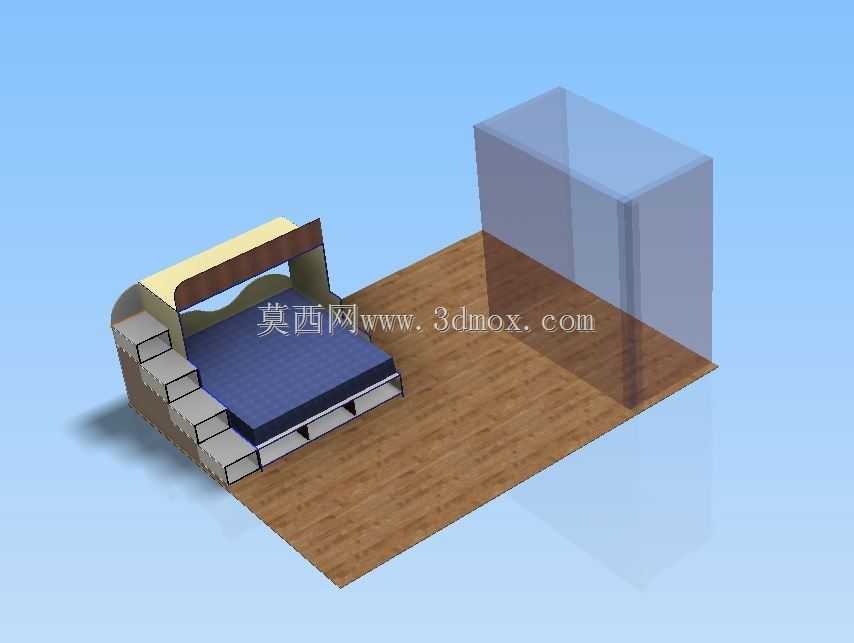

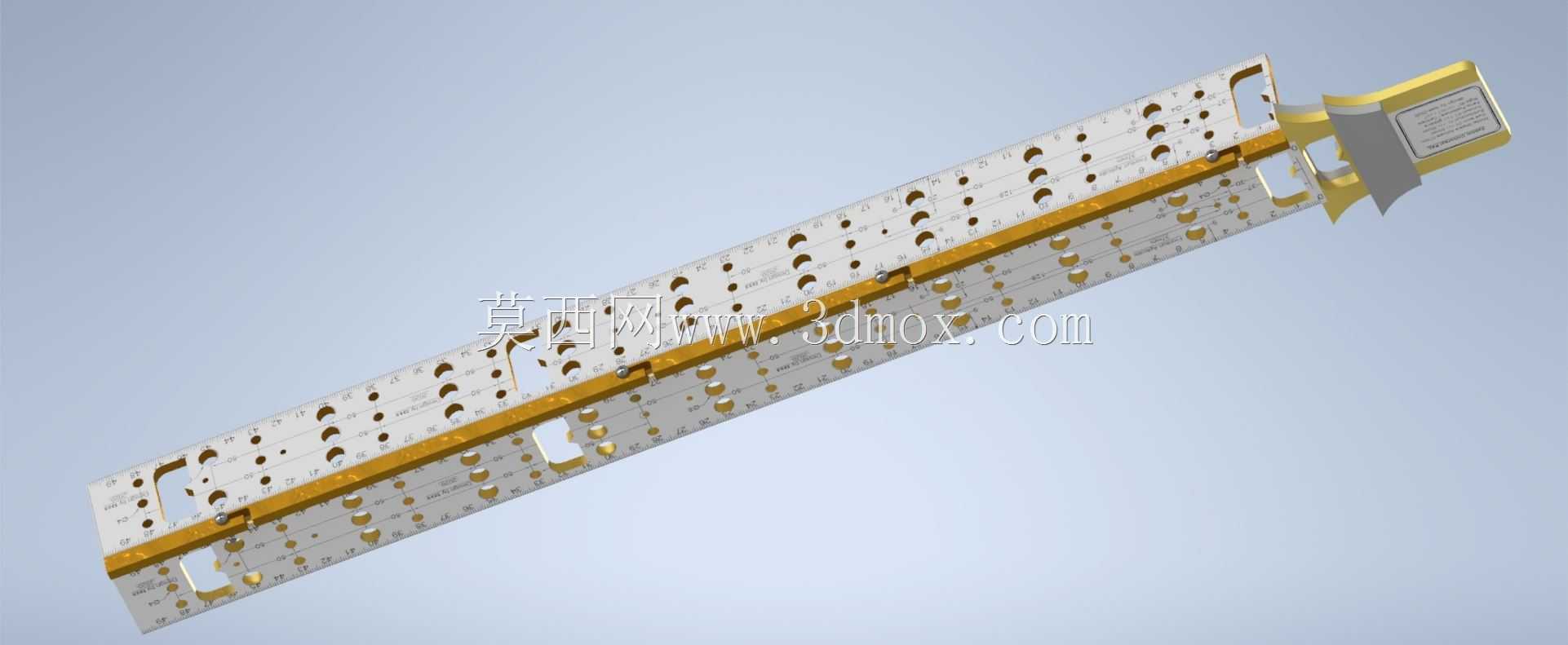

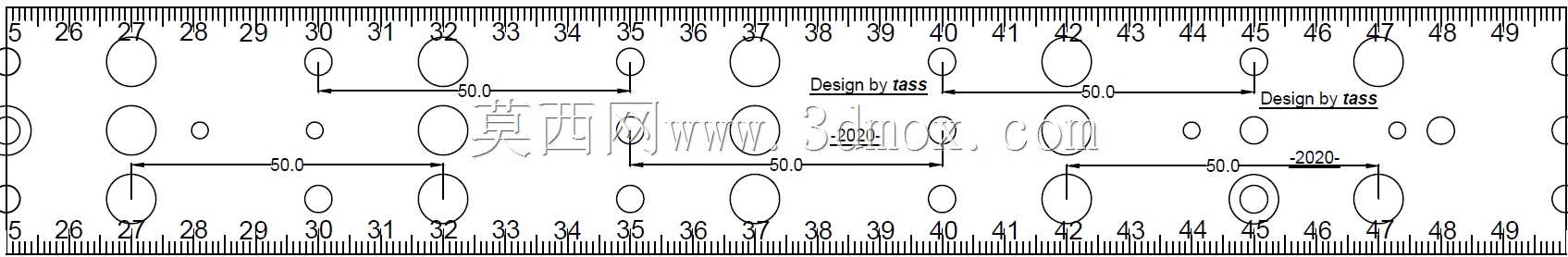

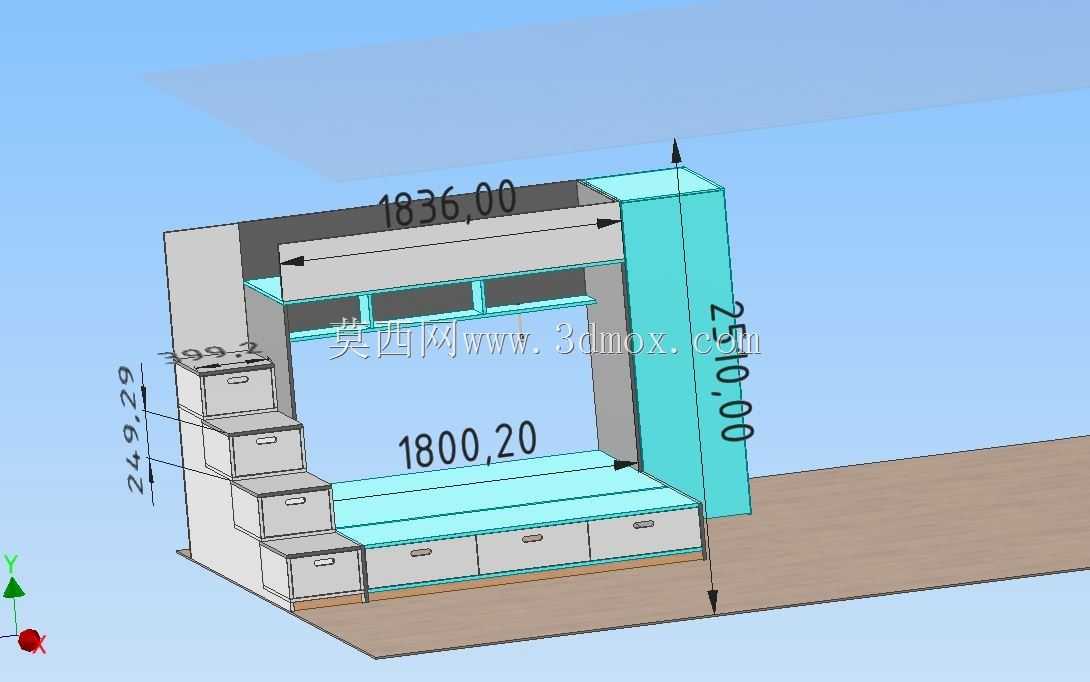

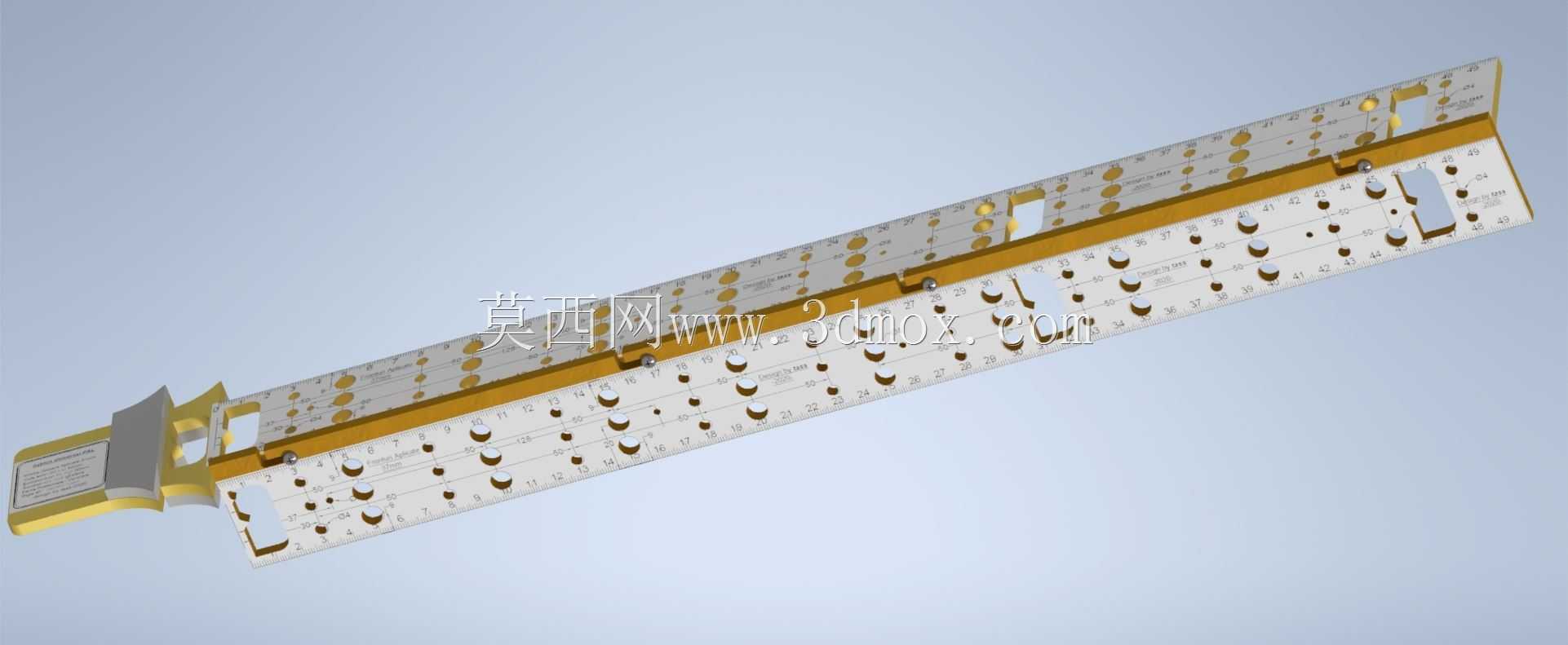

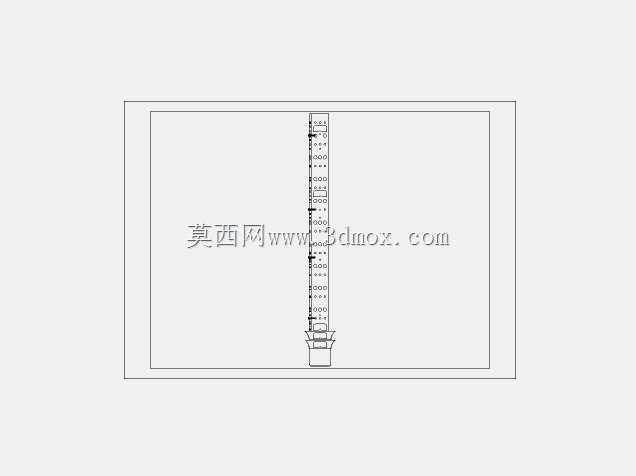

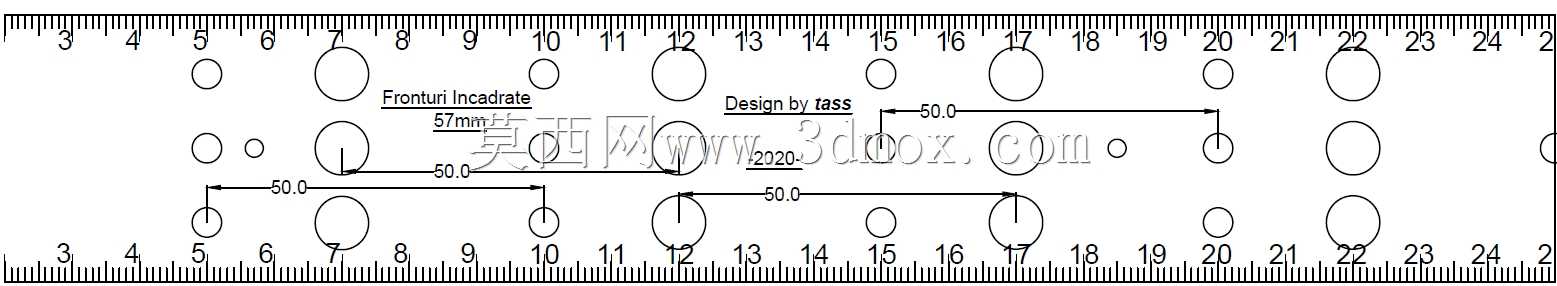

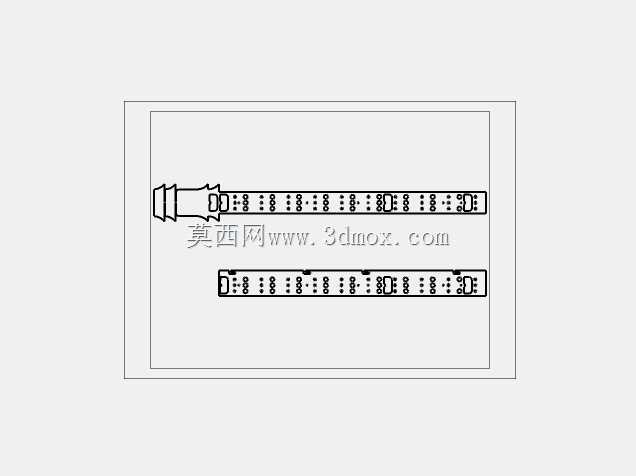

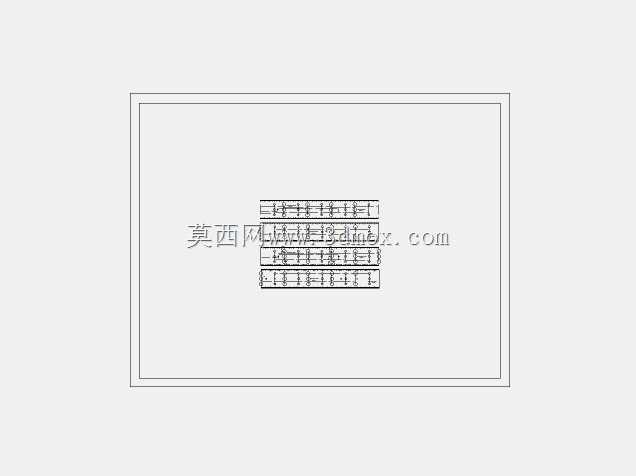

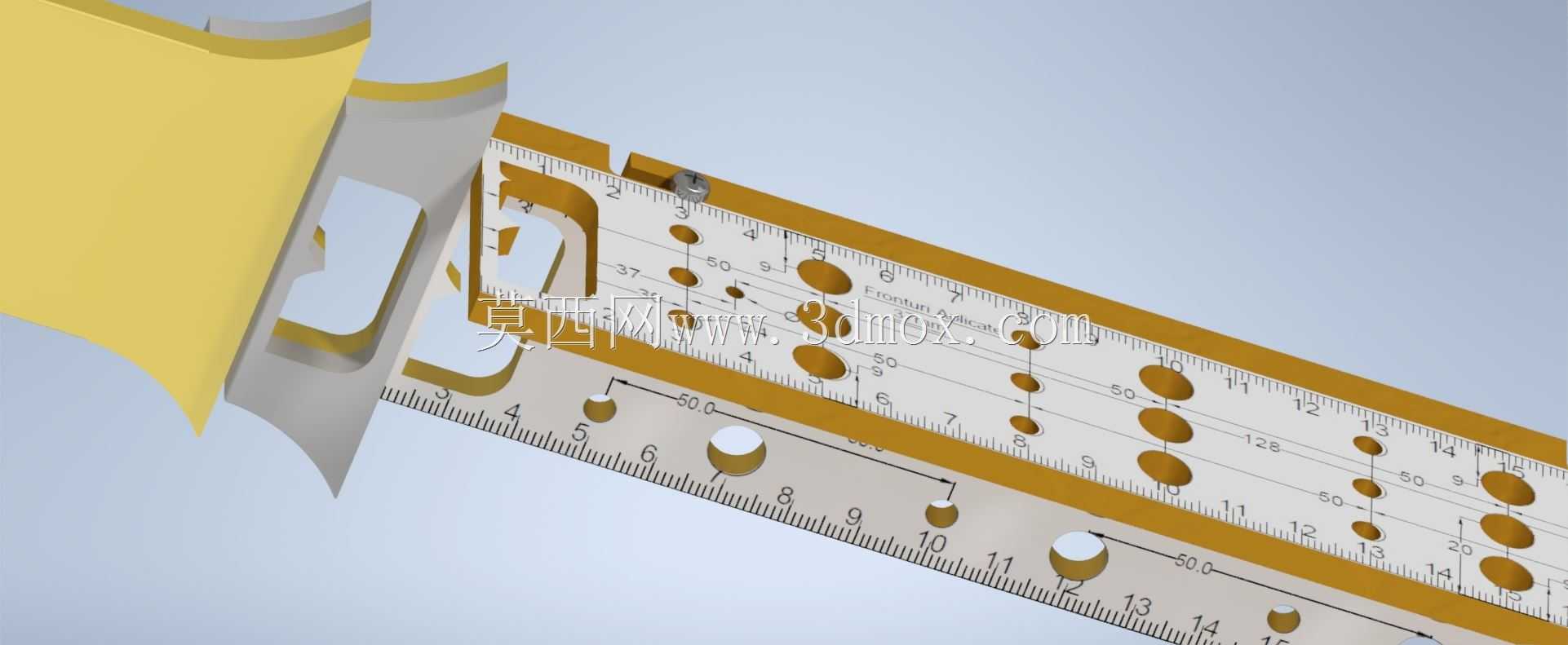

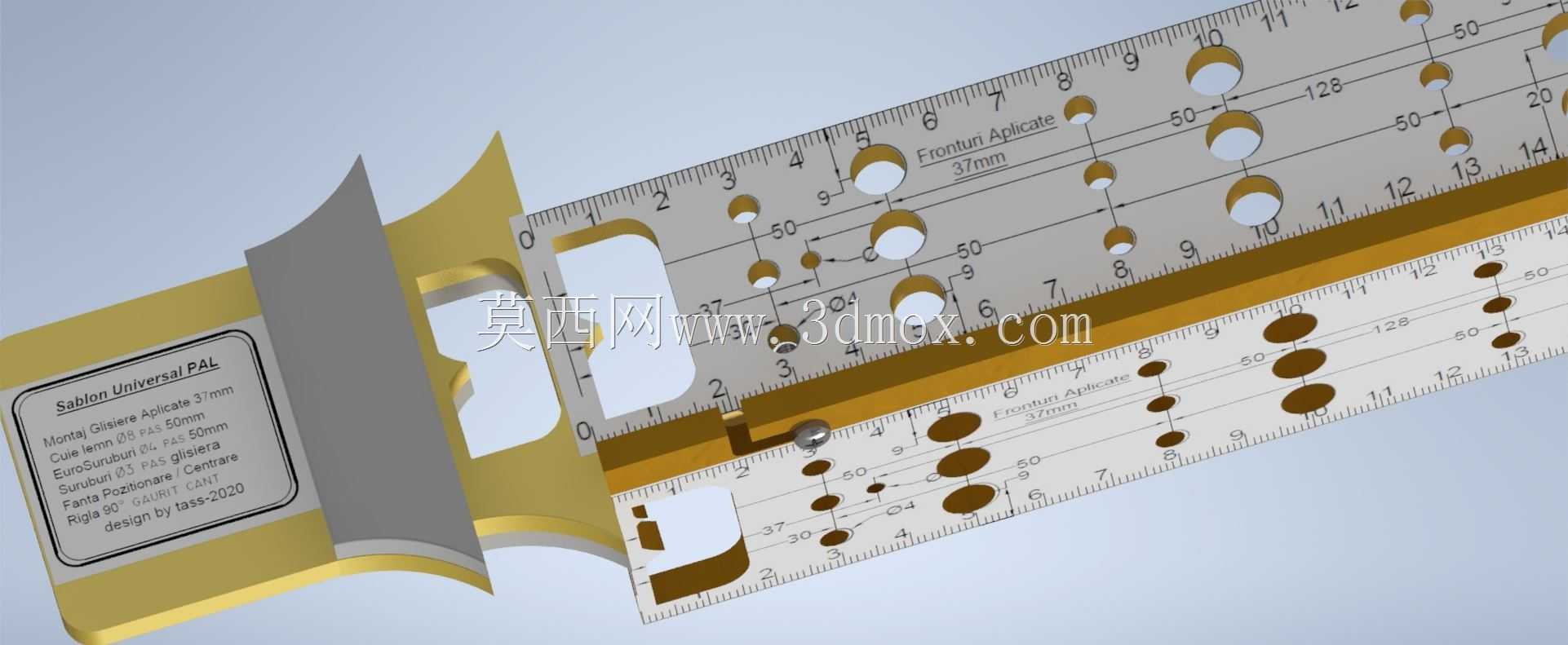

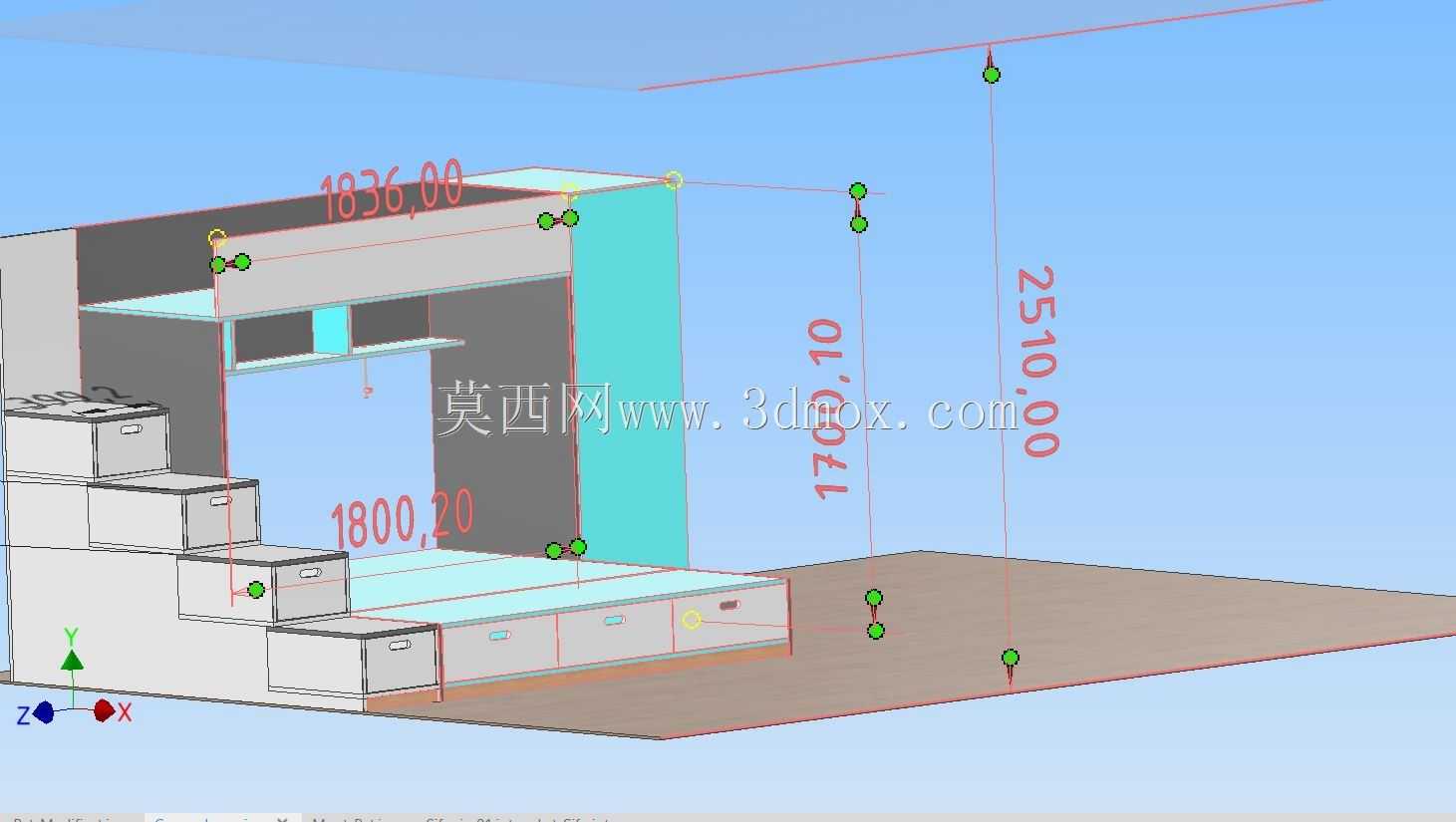

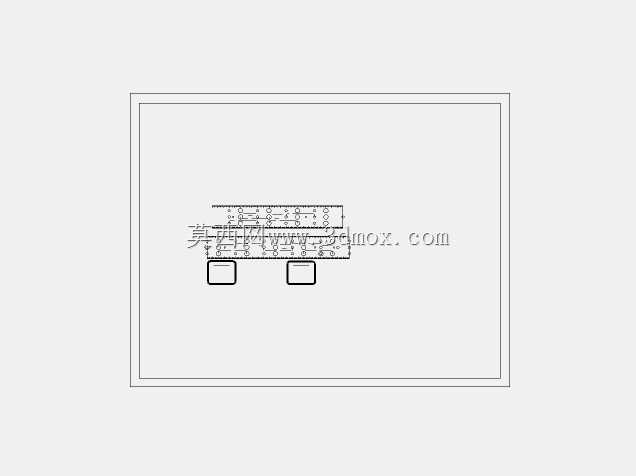

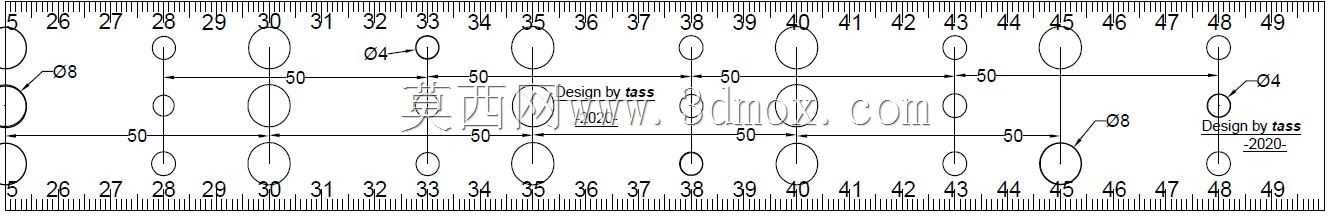

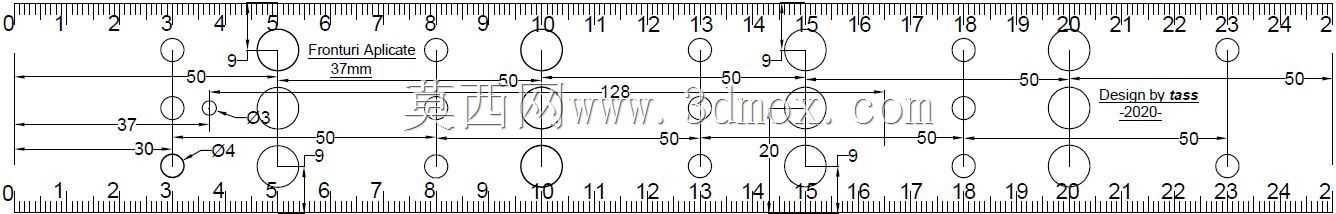

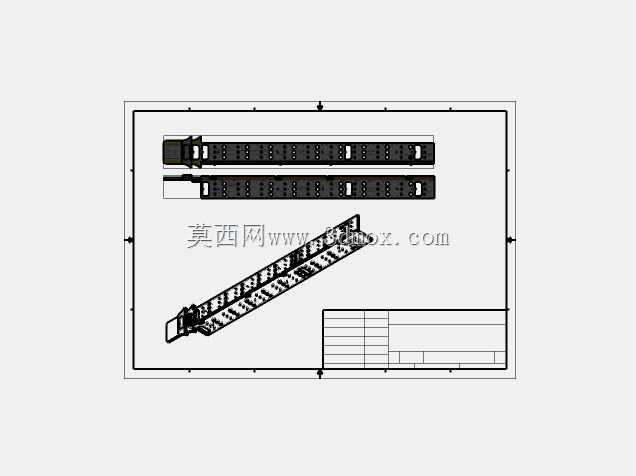

这款定位模板主要面向家具装配现场的孔位加工作业场景，解决板式家具组装过程中孔位偏移、连接精度不足的常见问题，适配卧室床架、吊床、瓦尔特罗布结构件、抽屉柜等多类木质家具的安装定位需求，可覆盖常规LDF板材、松木构件的钻孔导向作业。模板主体采用5毫米厚度金属板材加工成型，足够的刚性可避免钻孔过程中模板受力形变导致的孔位偏差，表面做白色涂覆处理，既提升刻度标识的辨识度，也能在日常存放中起到基础防锈作用。设计阶段先完成孔位排布的参数化规划，针对常用的欧洲螺钉规格，预留适配直径7毫米、长度60毫米螺钉的钻孔导向孔，同时设置8毫米直径孔位，适配松木盒体、抽屉滑轨安装的钻孔需求，所有导向孔的孔位公差控制在0.1毫米以内，保证钻孔后连接件可顺畅装配，不会出现孔位错位导致的板材开裂、连接件装偏问题。模板集成双刻度测量标识，可同时完成长度测量与90度角度定位，无需额外携带角尺、直尺即可完成安装位的划线定位，减少现场作业的工具携带量。第二定位模块通过螺钉与主体拼接，可拓展不同安装场景的孔位定位范围，拼接处设置定位止口，避免多次拆装后出现拼接错位。模板上的渐变mm标识采用蚀刻后填涂工艺，不会因长期摩擦出现标识磨损脱落的问题，边缘做倒角处理，避免作业过程中划伤板材表面或操作人员手部。实际作业时，将模板贴合在待加工板材表面，对齐预设安装标记后即可直接通过导向孔完成钻孔，无需反复测量划线，可将单组家具的安装孔位加工效率提升40%以上，同时大幅降低新手作业的孔位加工废品率，既适合家装现场的零散家具安装作业，也可用于小型家具加工坊的批量预钻孔定位，适配CNC水切割加工后的孔位二次校验，也可作为手工钻孔的可靠导向辅具，安装边界可覆盖常规18毫米厚度以内的各类人造板材、实木板材的孔位加工需求，导向孔的排布经过多轮实际安装验证，孔间距完全匹配常规家具五金连接件的安装尺寸，无需二次调整即可直接使用。
