便携式防水蓝牙音箱外观结构设计

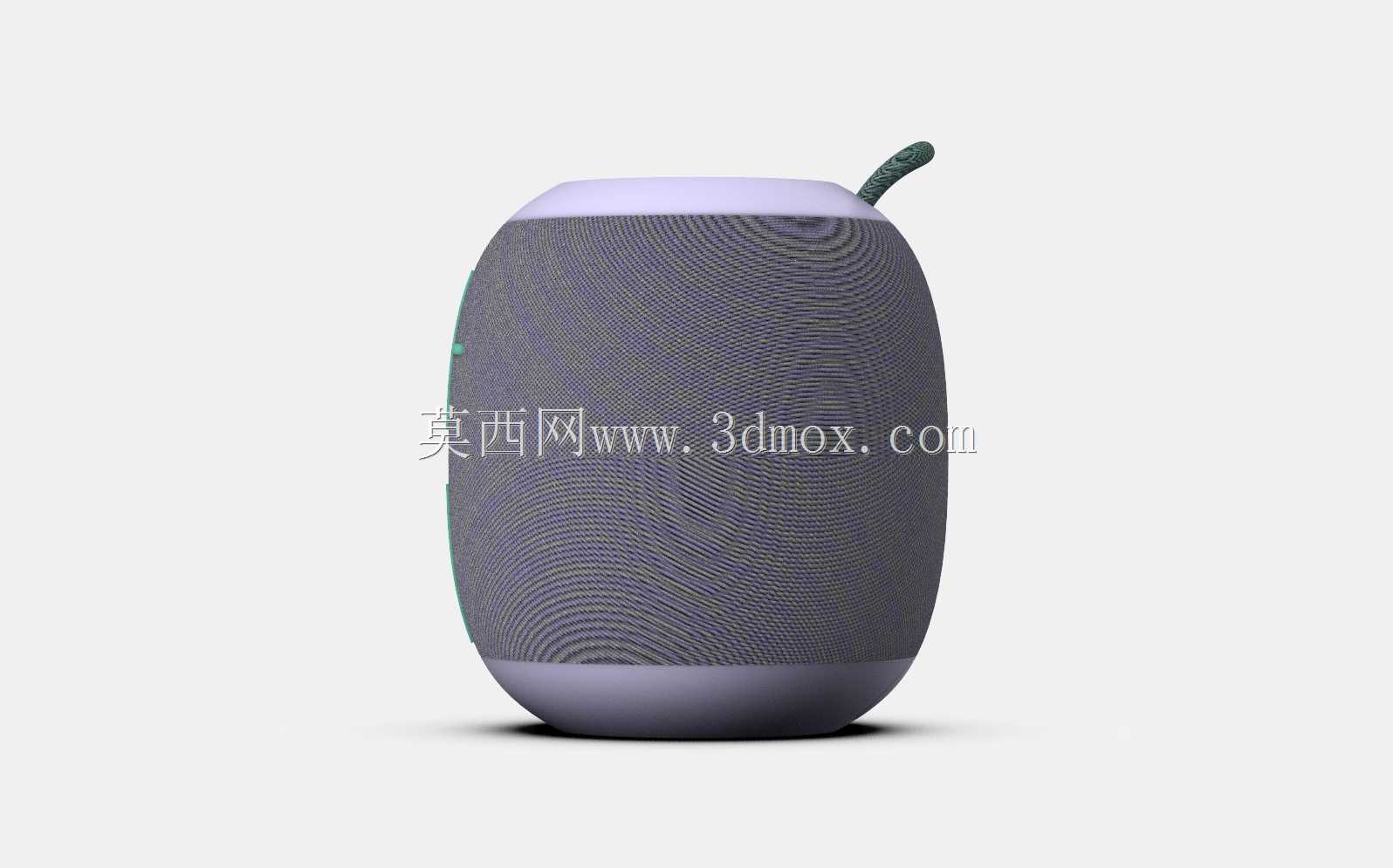

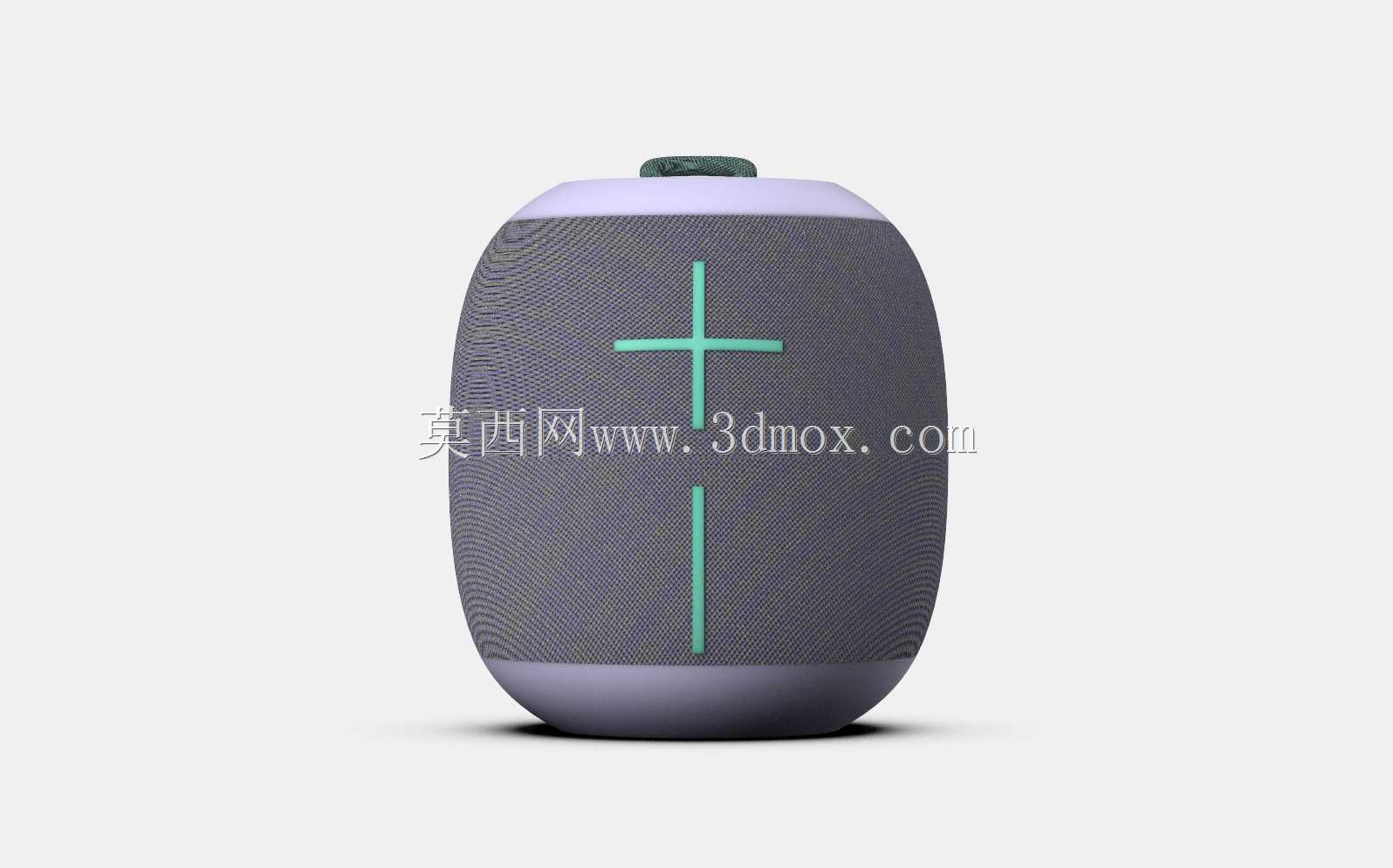

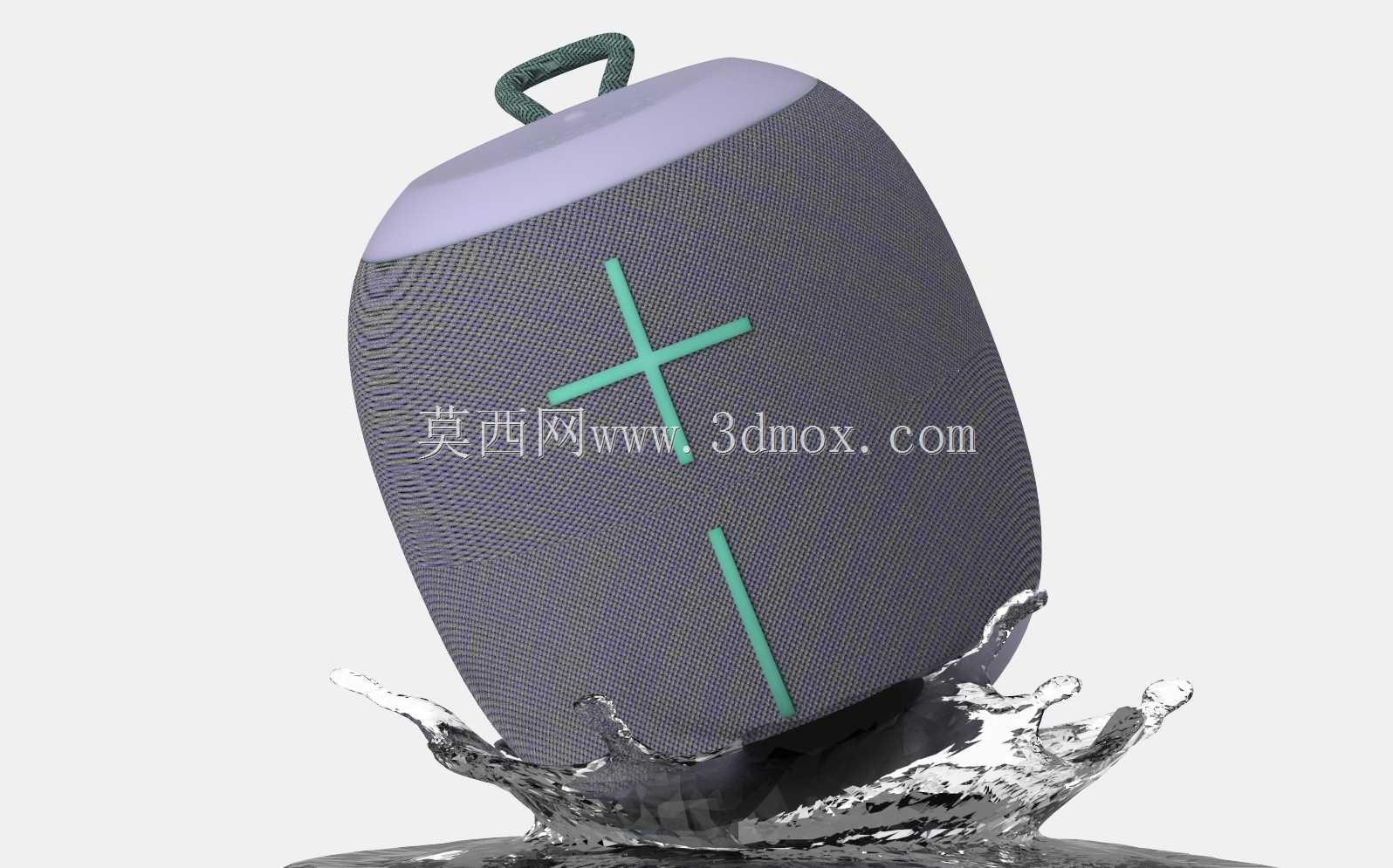

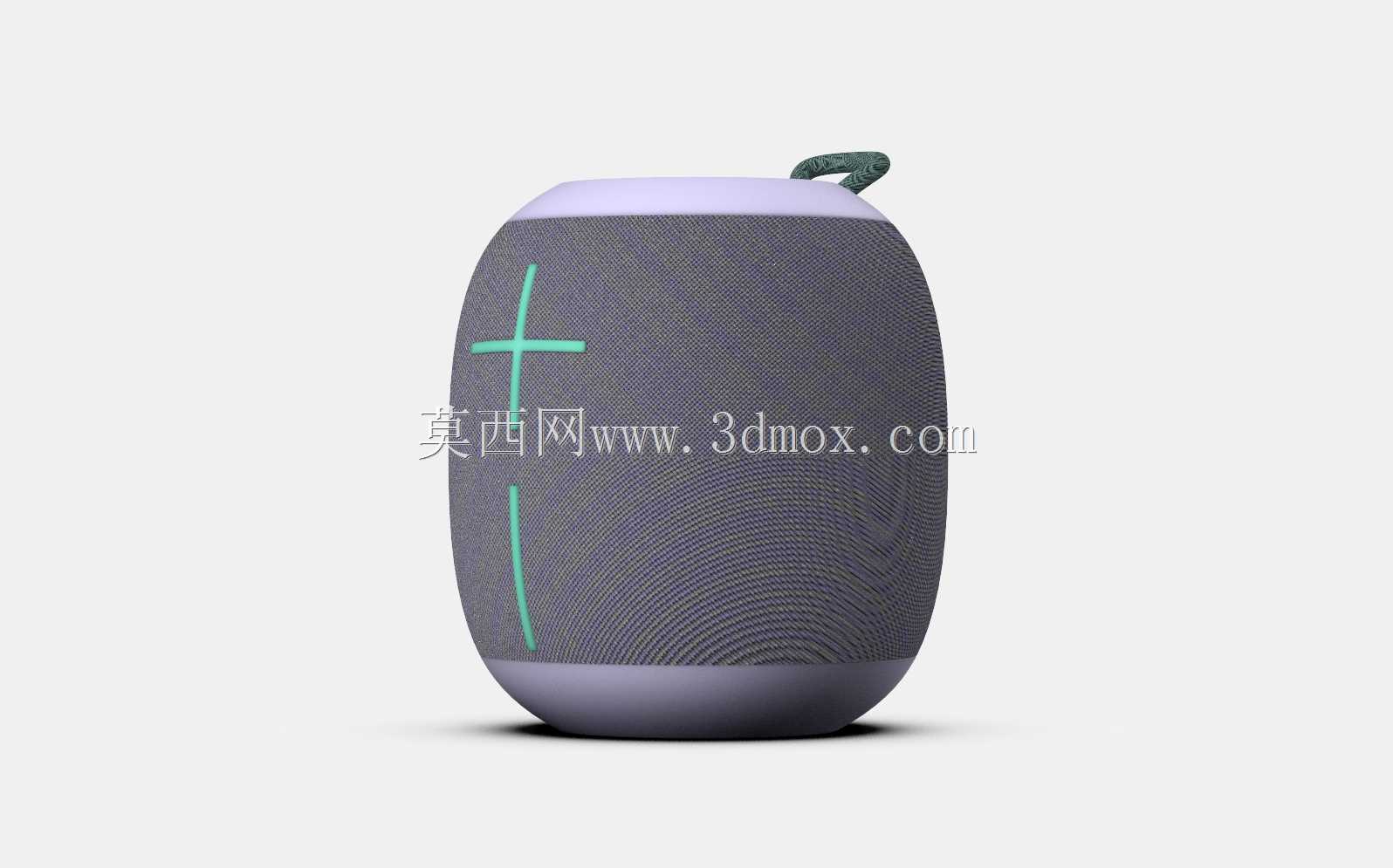

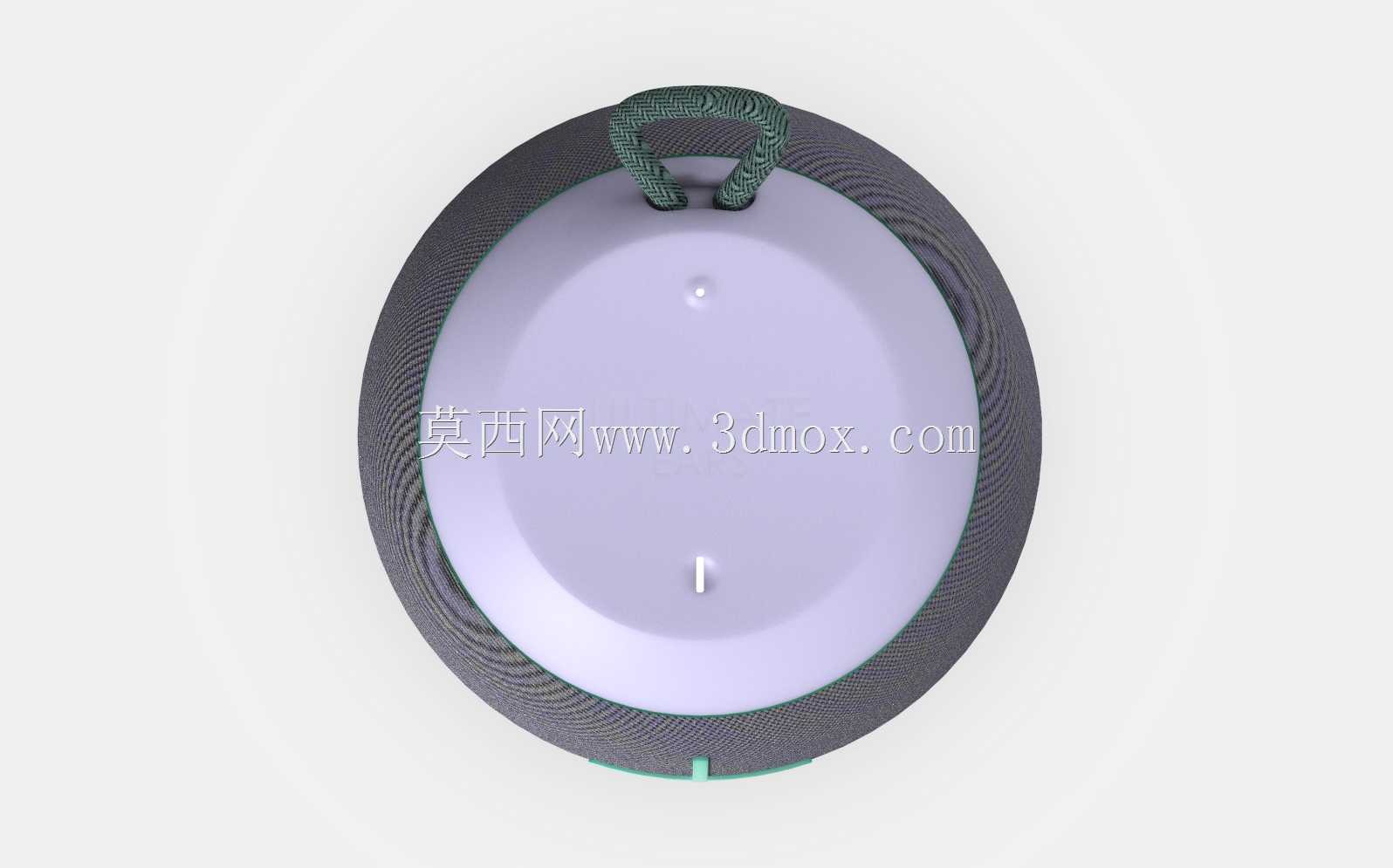

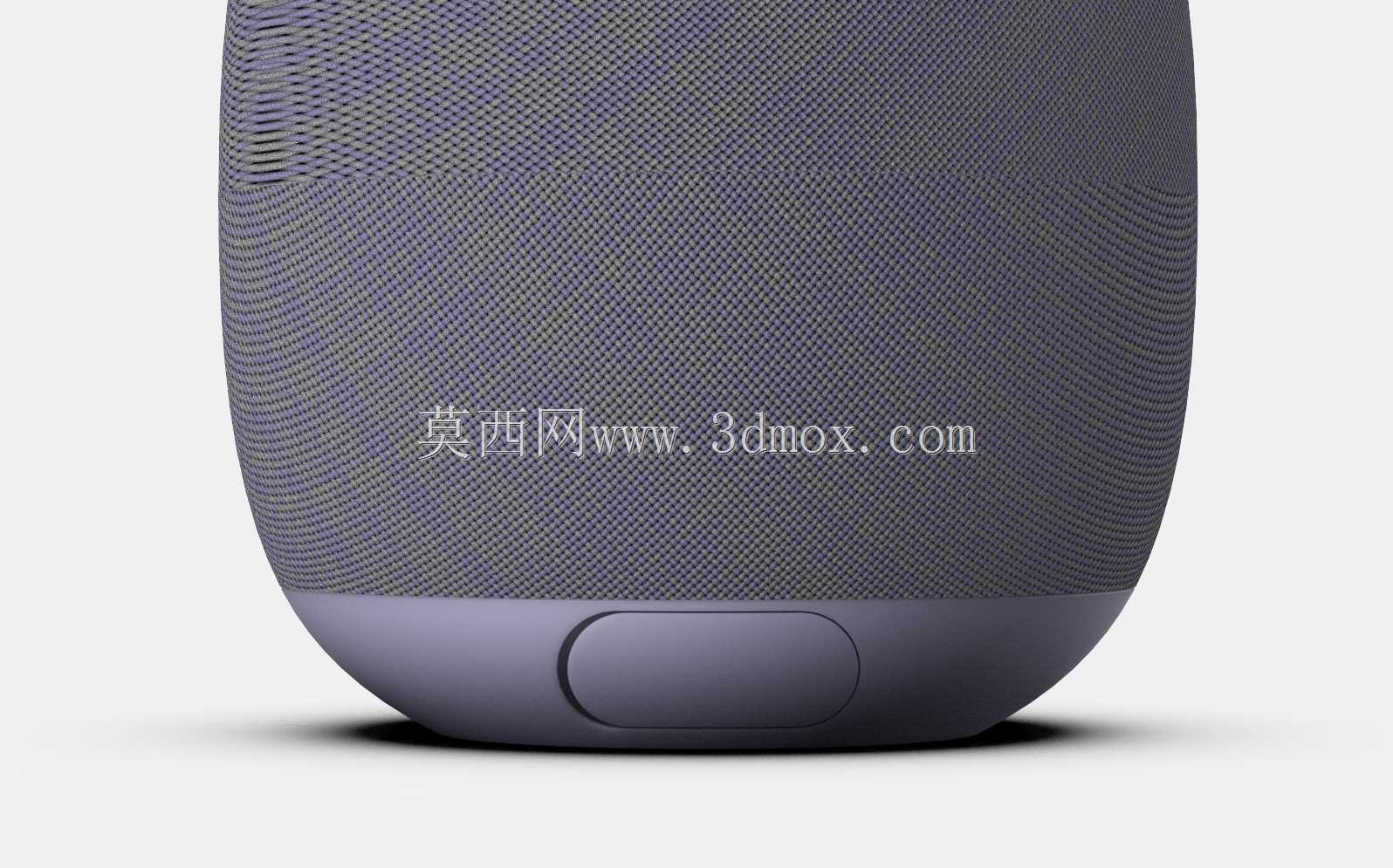

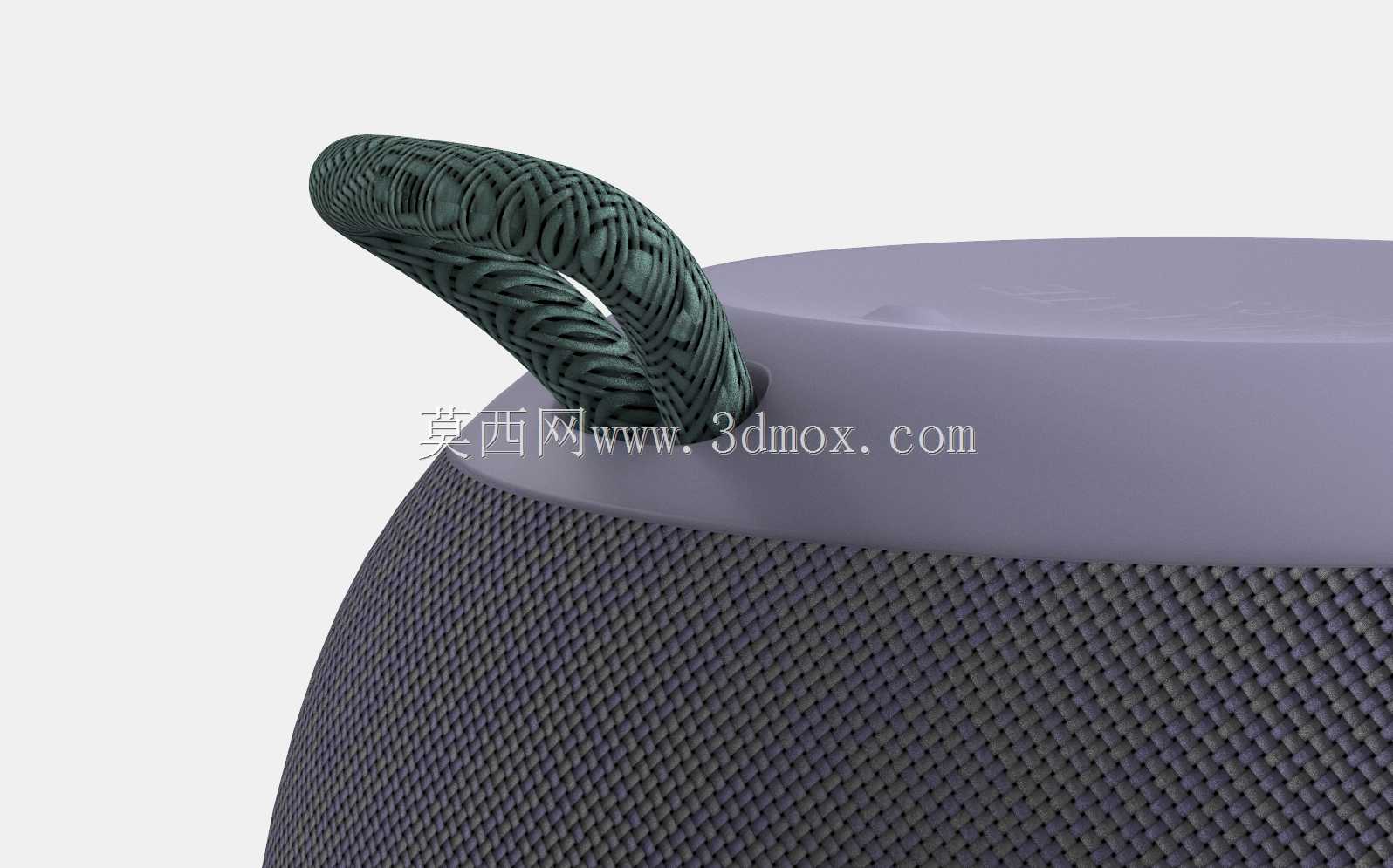

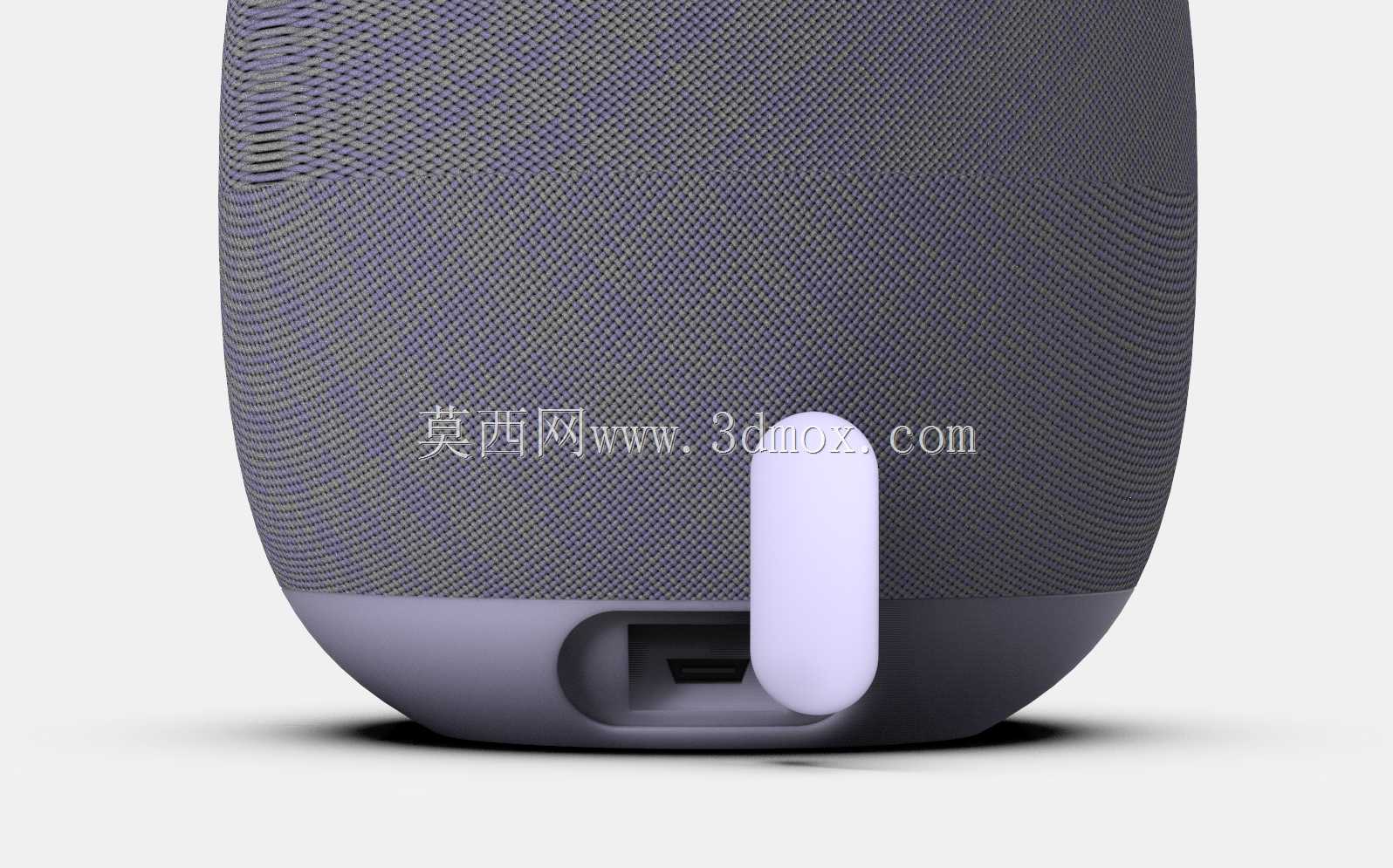

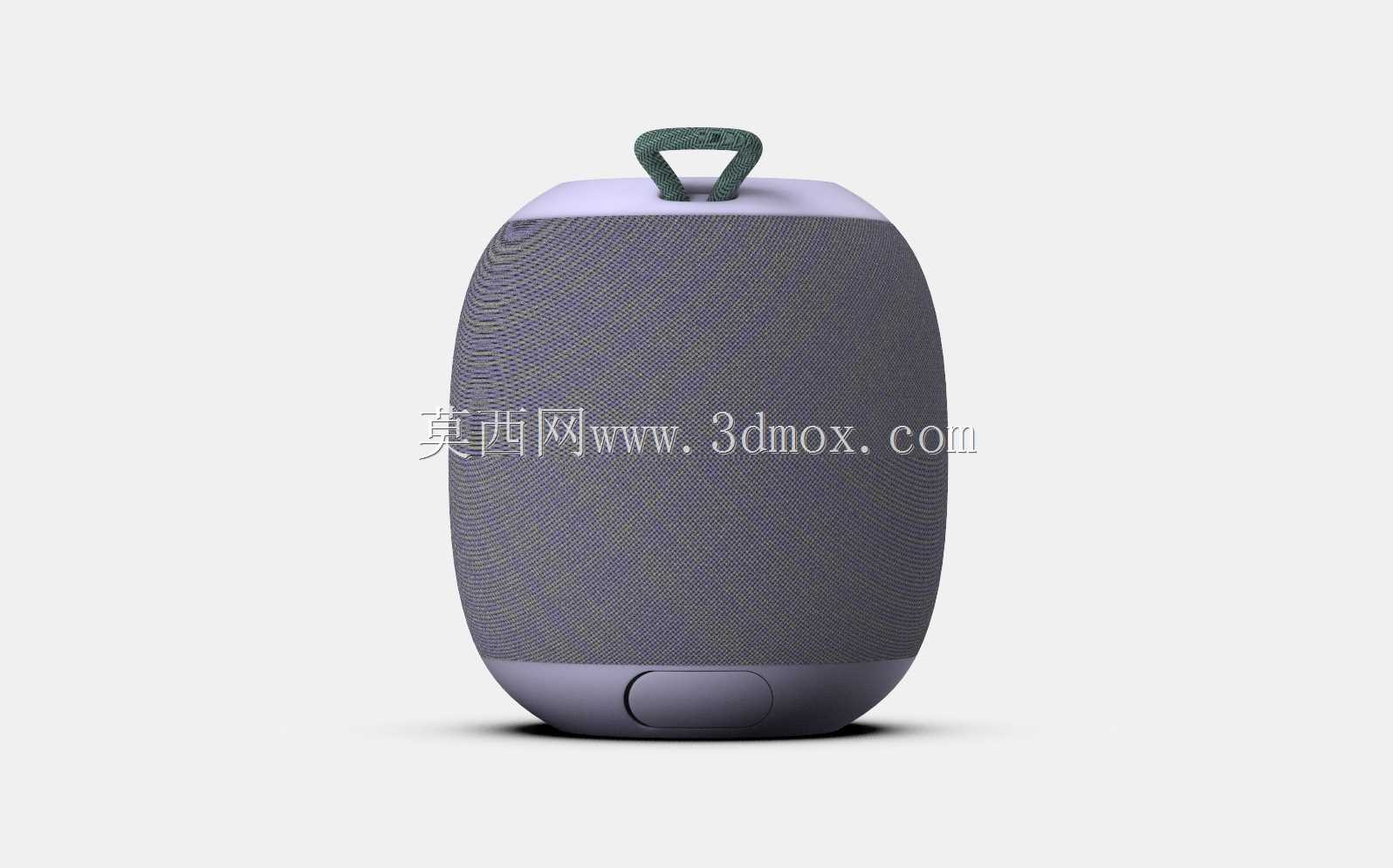

这款便携式蓝牙音箱的三维结构设计，首先围绕户外使用场景的核心需求展开，日常露营、短途出行、浴室使用等场景下，设备需要兼顾便携性、抗造性与声学表现，设计阶段首先确定了椭球形的整体轮廓，这种曲面结构相比传统方正箱体，能更好地分散外力冲击，同时减少声波在箱体内部的驻波反射，提升低频发声的均匀度。顶部集成的一体化挂绳结构，没有采用额外的金属挂环设计，而是直接在箱体顶部的端盖位置做了一体成型的挂接槽，挂绳采用柔性耐磨材质内嵌固定，既避免了外接挂环的松动脱落风险，也控制了整体的突出尺寸，挂接状态下整体外轮廓没有尖锐凸起，放在背包侧袋时不会勾刮其他物品。箱体主体的外覆织物网罩，在建模阶段就做了细密的网格纹理还原，网罩下方是均匀分布的出声孔结构，织物层的固定采用周圈压合的方式，没有外露的固定卡扣，既保证了外观的整体性，也能在泼溅场景下阻挡大部分水珠直接进入箱体内部。正面的按键标识采用与网罩形成色彩对比的柔性材质，凸起高度控制在1.5mm以内，既保证盲操作时的触感辨识度，也不会因为凸起过高在携带过程中被意外挤压触发。箱体底部做了微向内收的防滑底座结构，放置在光滑台面时，底座的微弧面能形成一定的吸附效果，减少大音量播放时的箱体位移，同时底座边缘做了导水斜面，当表面有积水时会顺着斜面流走，不会在底部积存渗入出声缝隙。声学结构设计上，内部的扬声器单元采用偏心安装的布局，配合椭球形的内腔结构，能让低频声波在腔内形成更顺畅的反射路径，相比同容积的方正箱体，低频下潜表现能提升约10%，同时内部的电池与控制电路板都做了独立的密封仓设计，密封仓的合缝位置预留了密封胶圈的安装槽，建模时严格控制了胶圈的压缩量在30%的合理区间，既保证IPX7级别的防水能力，也不会因为胶圈压缩量过大导致合缝处出现装配应力变形。整体的外形尺寸控制在单手可完全握持的范围内，最大直径处不超过120mm，整体高度不超过180mm，不含挂绳的重量控制在450g以内，安装边界上，所有外接接口都集中在底部的密封盖板内，盖板采用旋转卡扣式固定，不需要额外的工具就能开启，闭合后与箱体表面完全齐平，不会破坏整体的曲面流畅度。
