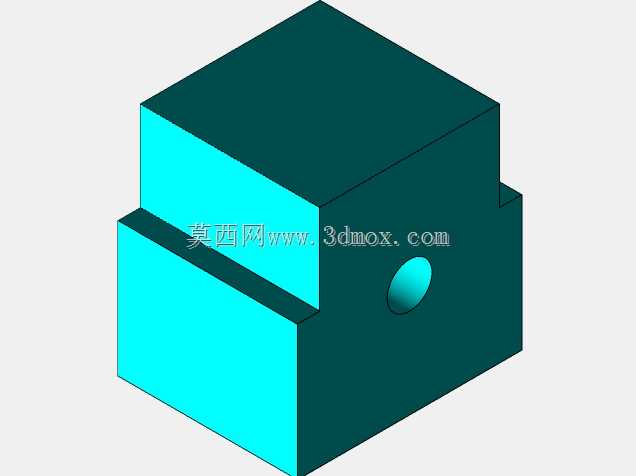

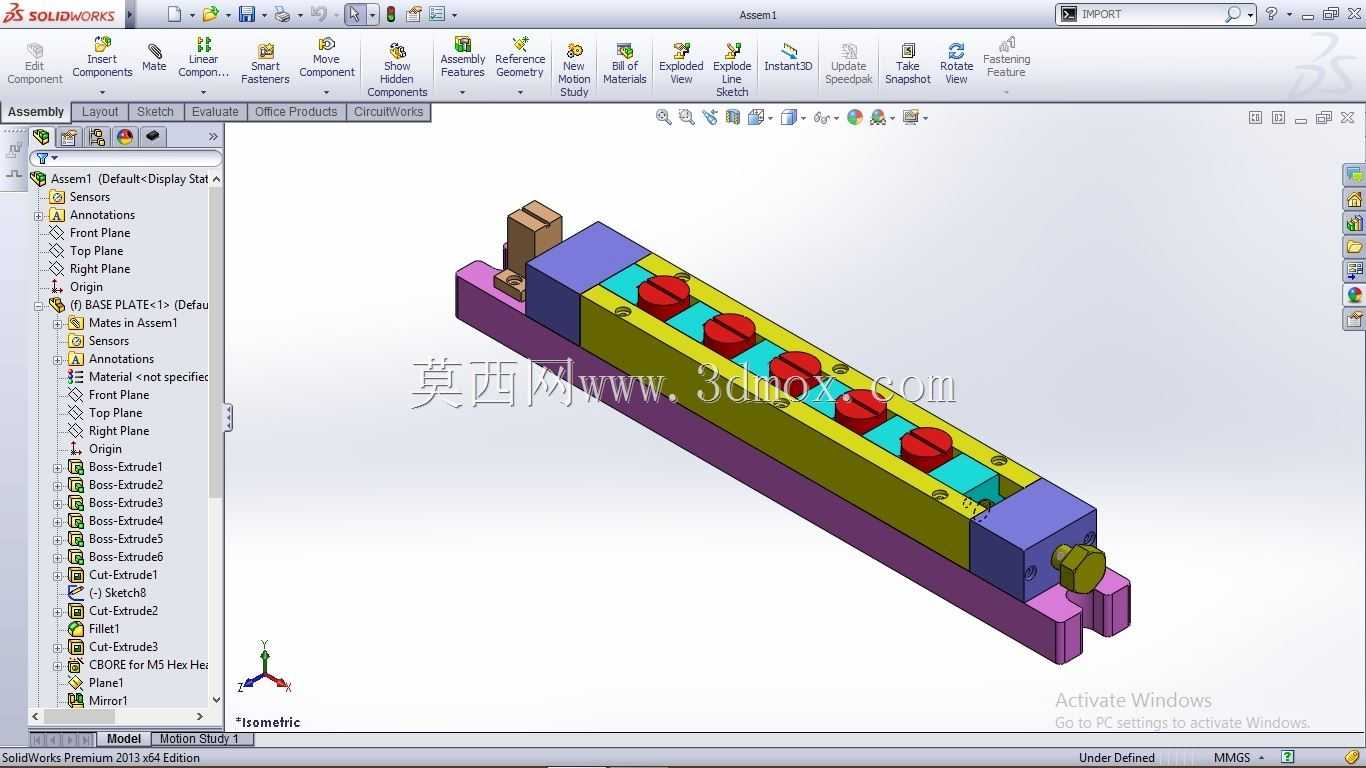

多工位气缸驱动串列式铣削装夹工装

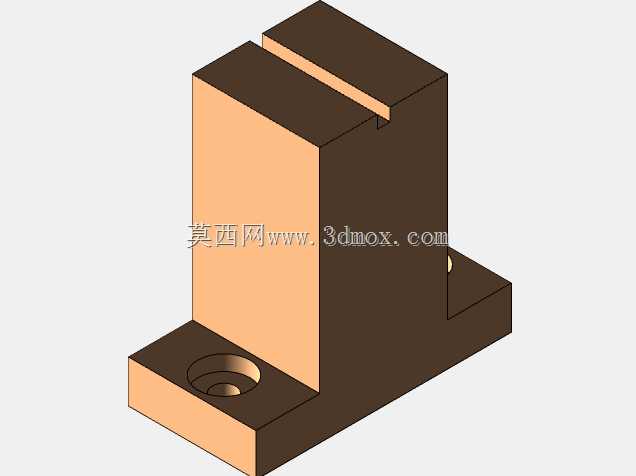

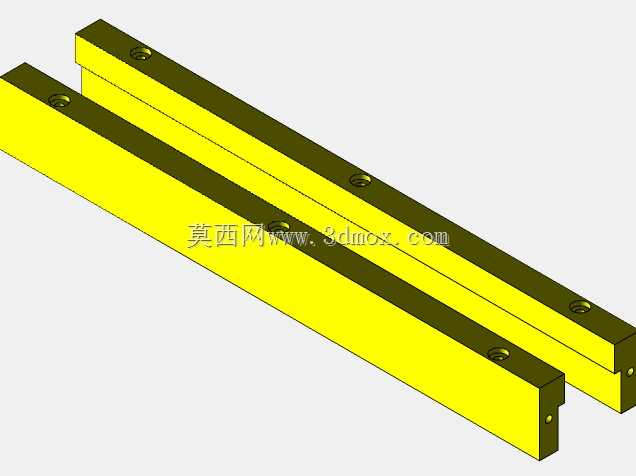

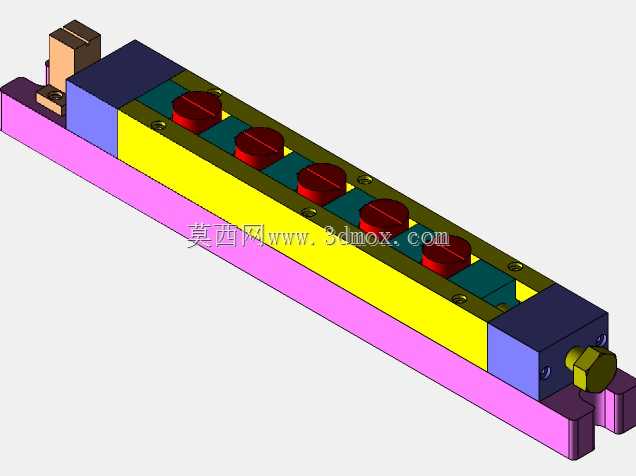

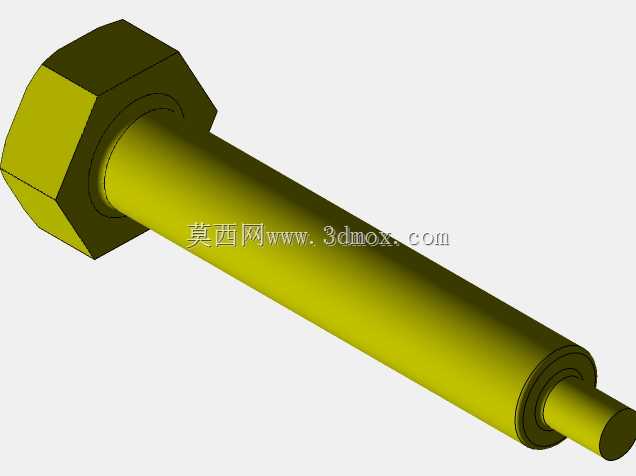

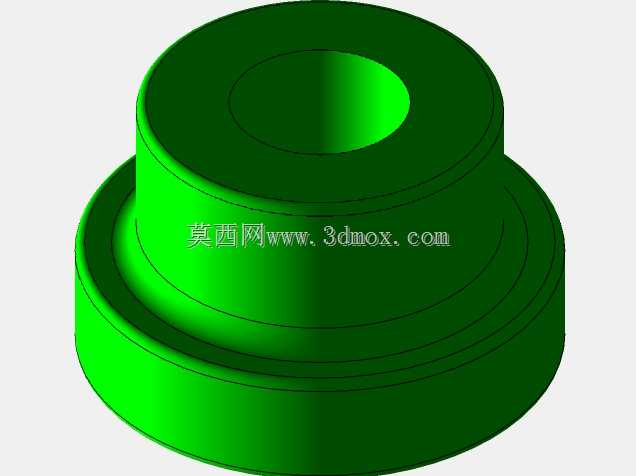

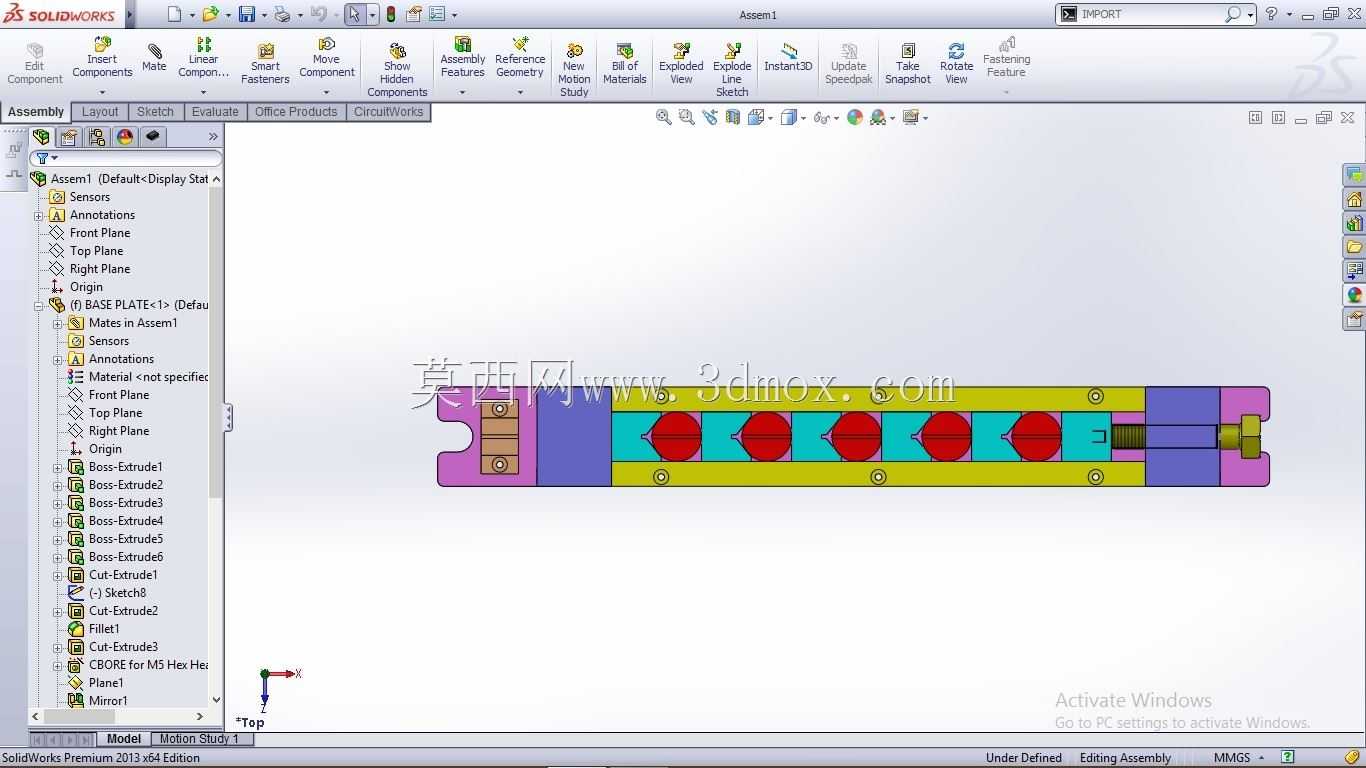

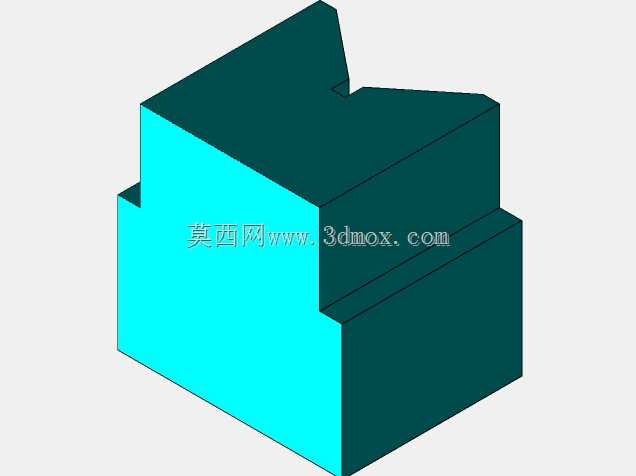

在中小尺寸条形零件的批量铣削加工场景中，单工位装夹的换件等待时间往往会占到单件加工周期的三成以上，频繁的装夹找正也会带来重复定位误差累积，这套串列式铣削装夹结构正是针对这类加工痛点设计的气动夹紧方案。整套工装采用长条式基座作为承载主体，基座沿长度方向开设通长定位槽，可适配同截面规格、不同长度的条形待加工工件，无需针对单批次工件更换定位基座，仅需调整两端挡块的锁紧位置即可完成装夹范围适配。夹紧动力采用单气缸直线驱动，动力输出端连接串列排布的多组压头，压头与工件接触位置镶嵌硬质合金防滑垫片，避免夹紧过程中工件表面出现压痕，同时保证铣削过程中工件不会因切削力作用发生窜动。设计过程中优先考虑了排屑空间预留，压头与定位槽之间预留足够的切屑掉落间隙，基座侧面开设斜向排屑斜面，铣削产生的铁屑可顺着斜面滑落至机床排屑槽，不会堆积在定位面内影响后续装夹精度。工装两端设置定位基准块，安装到机床工作台时可直接靠紧工作台T型槽侧基准，打表找正一次即可完成整套工装的定位，后续批量加工无需重复找正。安装边界方面，基座底面采用平面度公差0.02mm的精加工面，两端设置U型安装槽，可适配不同间距的工作台T型槽安装，整体宽度控制在机床行程允许范围内，长度方向可根据加工工位需求扩展压头数量，单套工装最多可同时装夹6件同规格工件，配合机床自动走刀可完成一次走刀加工多件的工序，大幅压缩单件加工的辅助时间。夹紧力传递路径经过优化，气缸输出的推力通过等距分布的压块均匀传递到每个工件上，避免出现首尾工件夹紧力不均的问题，每个压块的行程设置有10mm的浮动量，可兼容工件宽度方向的尺寸公差，不会因工件尺寸小幅超差导致装夹失效。定位槽的侧面设置可换式耐磨镶条，长期使用出现磨损后仅需更换镶条即可恢复定位精度，无需整体返修基座，降低工装维护成本。
