家用壁挂式钢制板型采暖散热装置

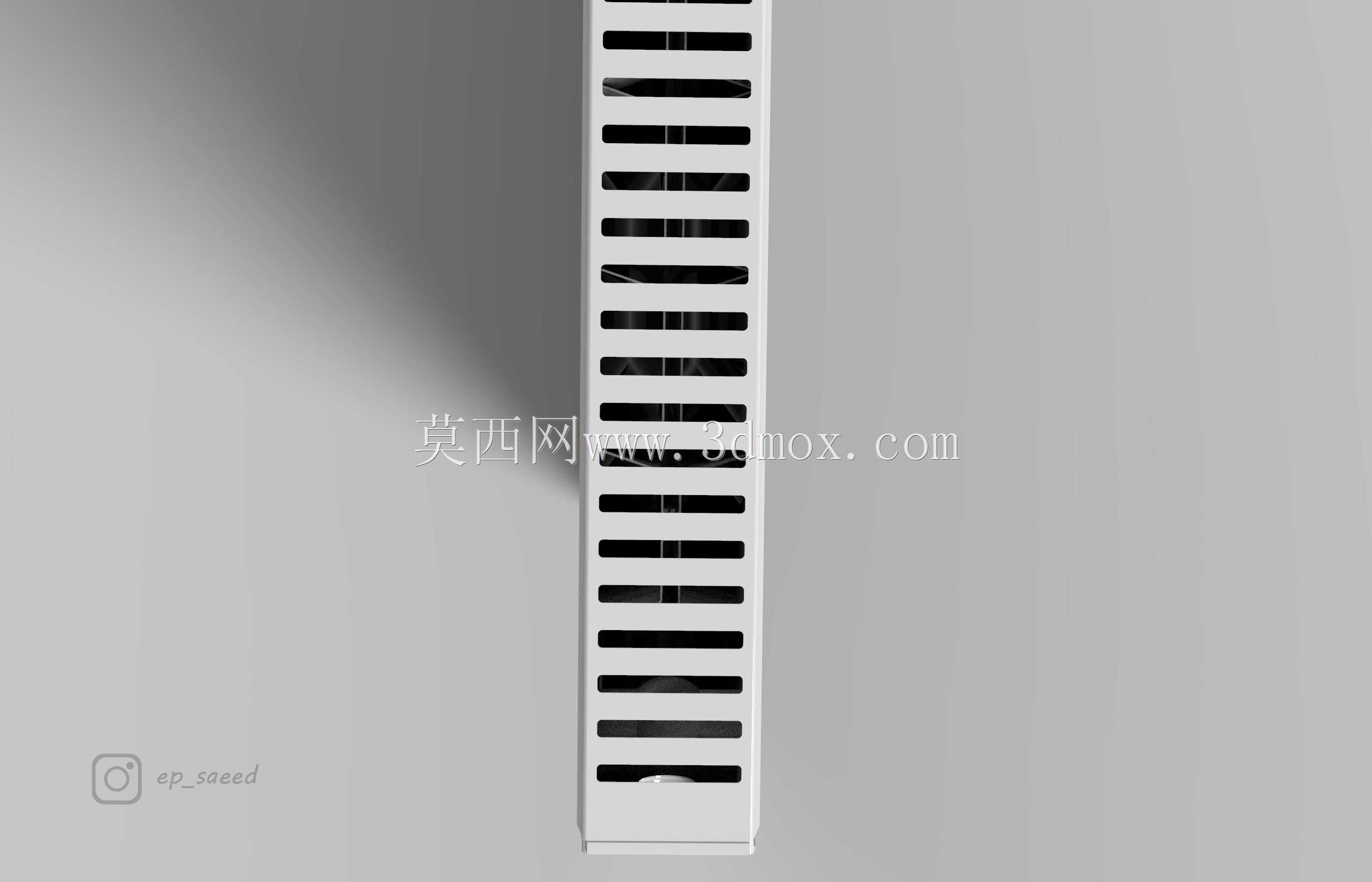

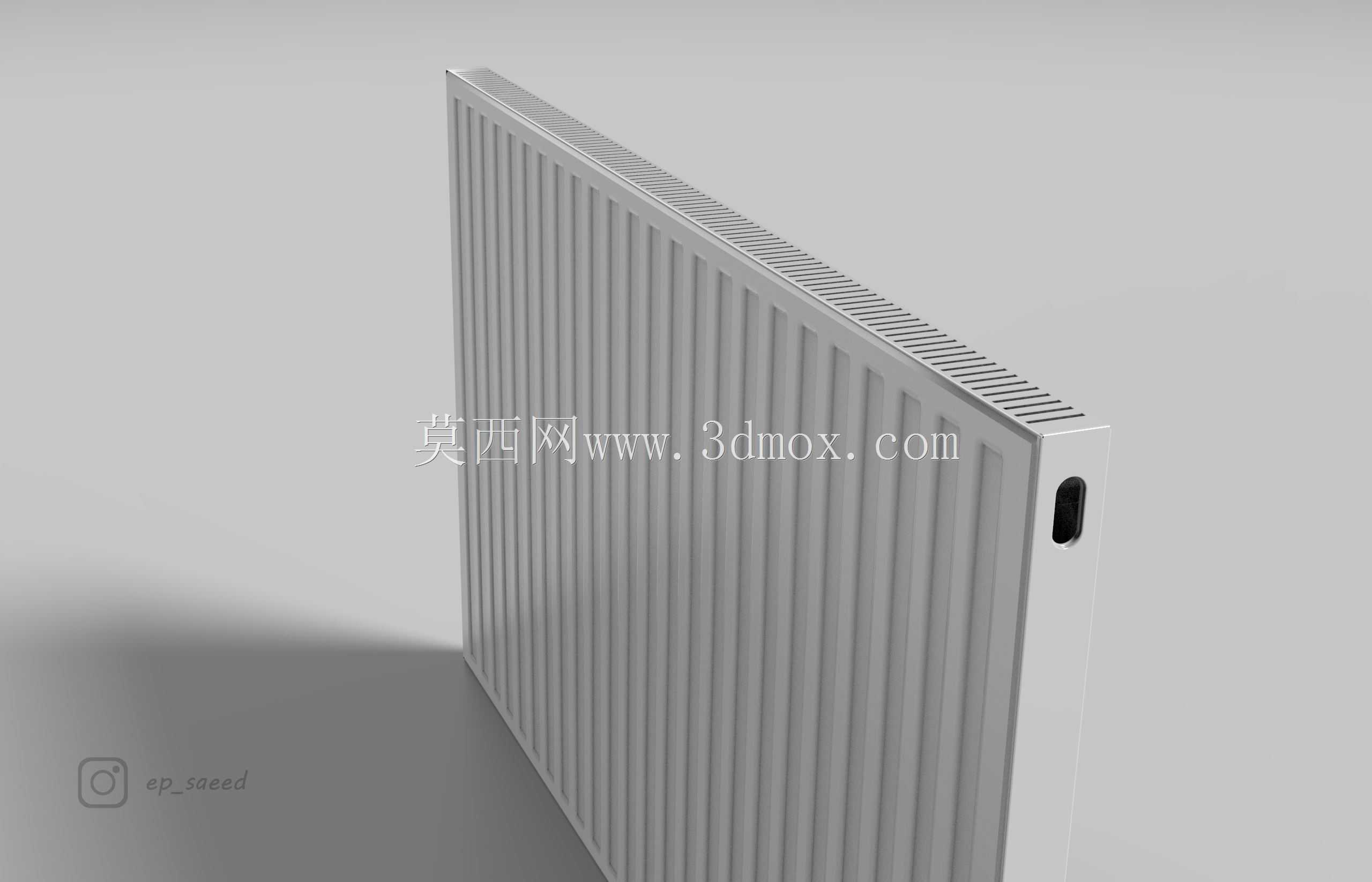

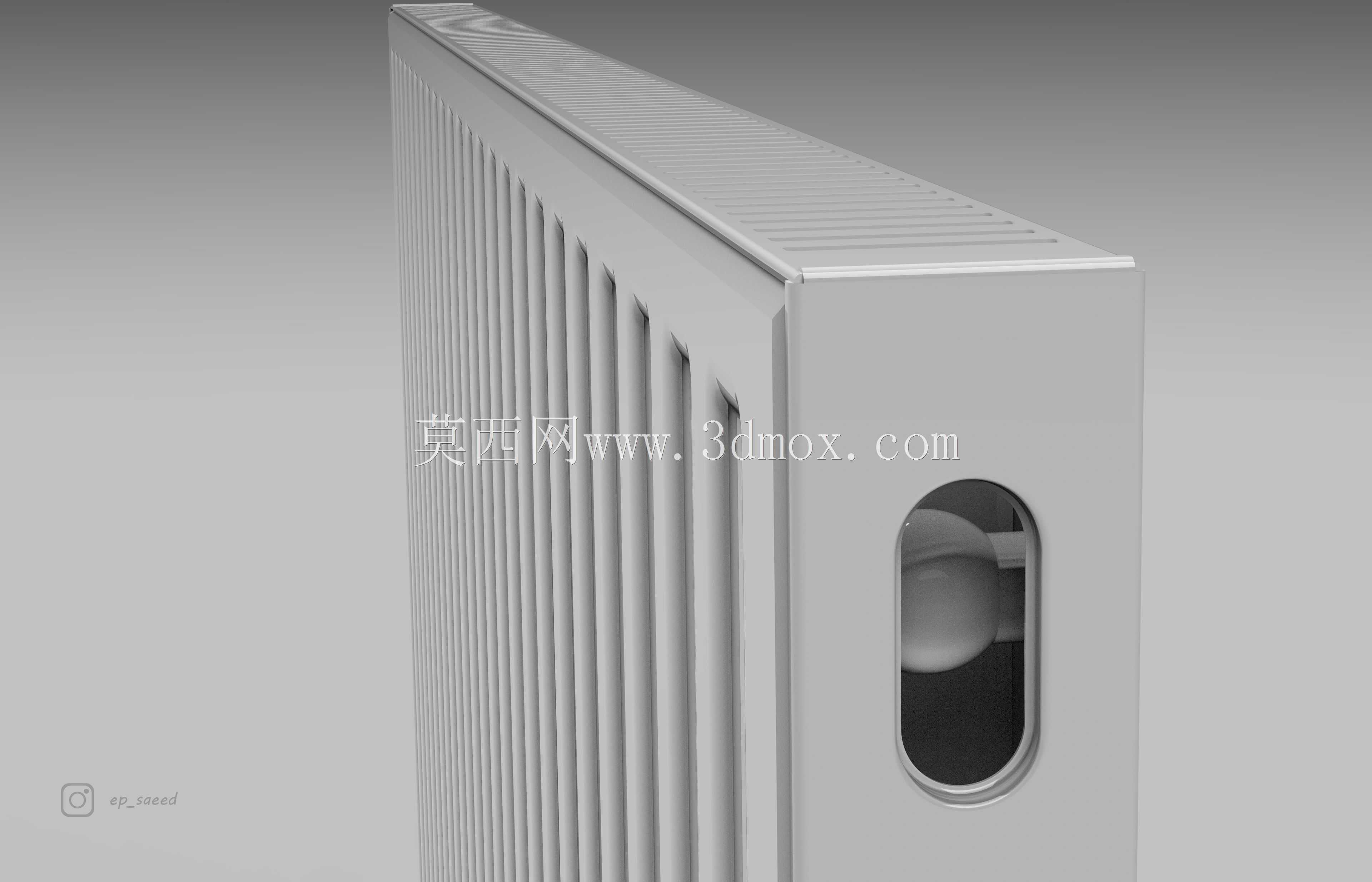

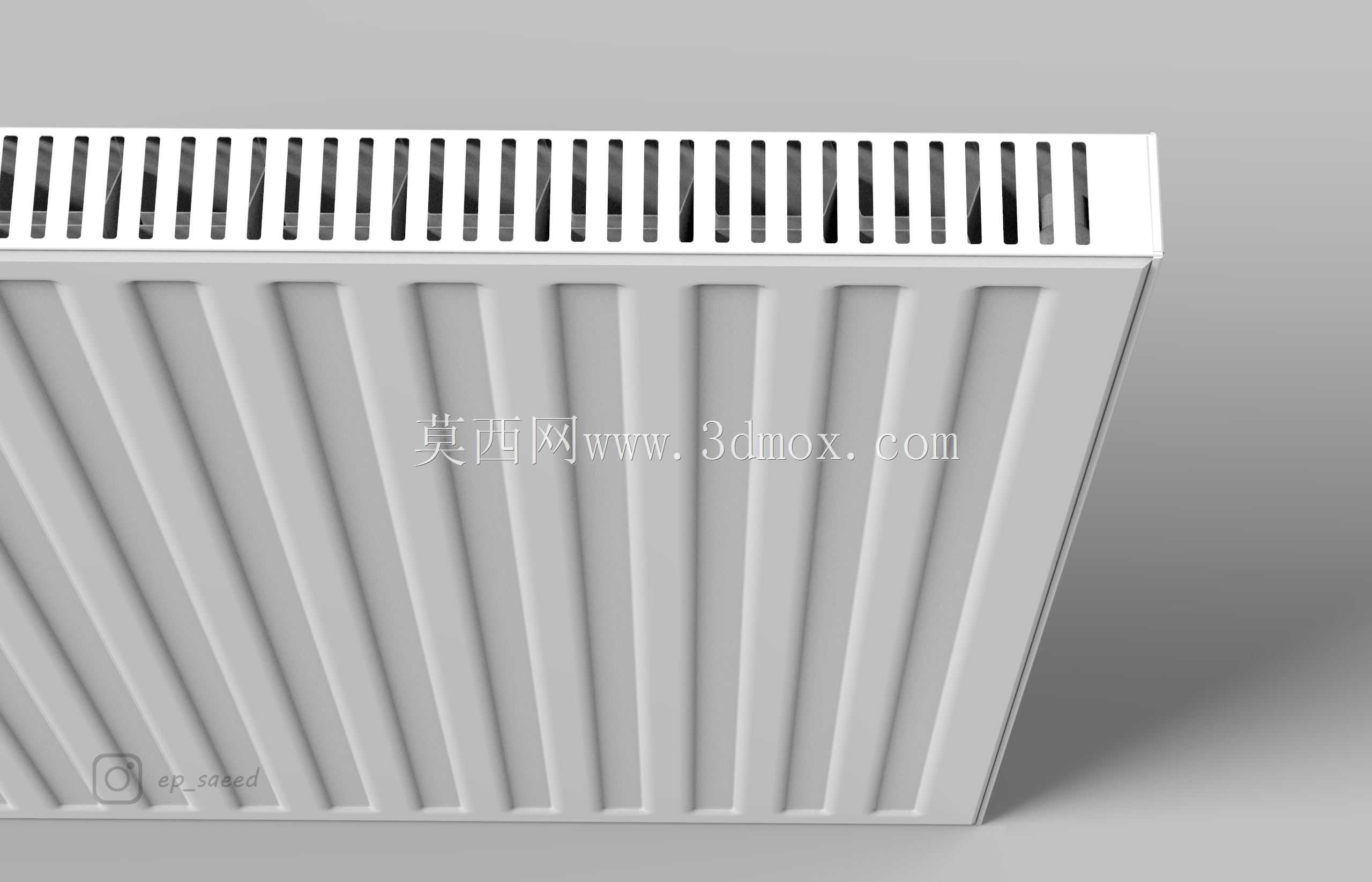

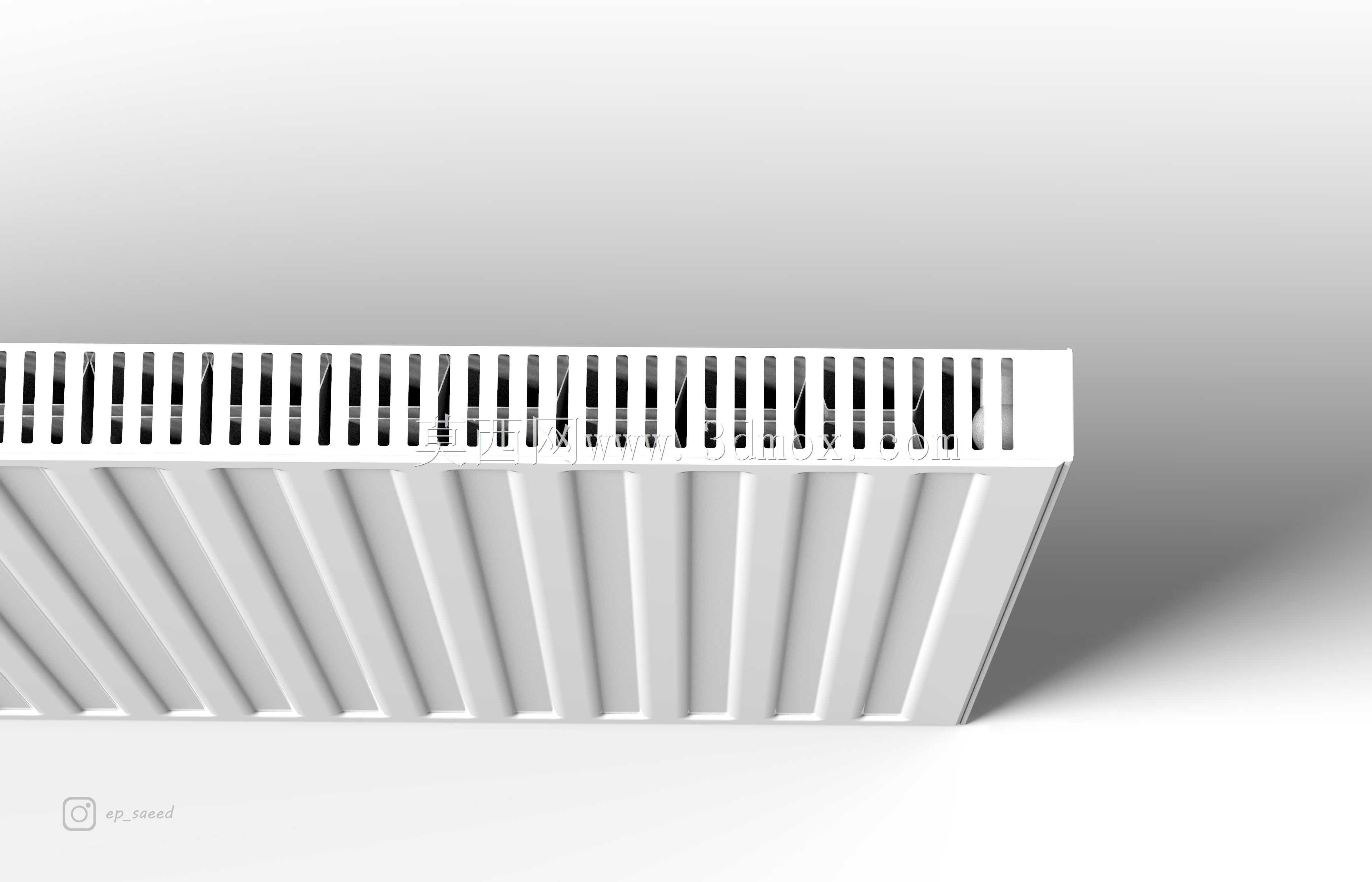

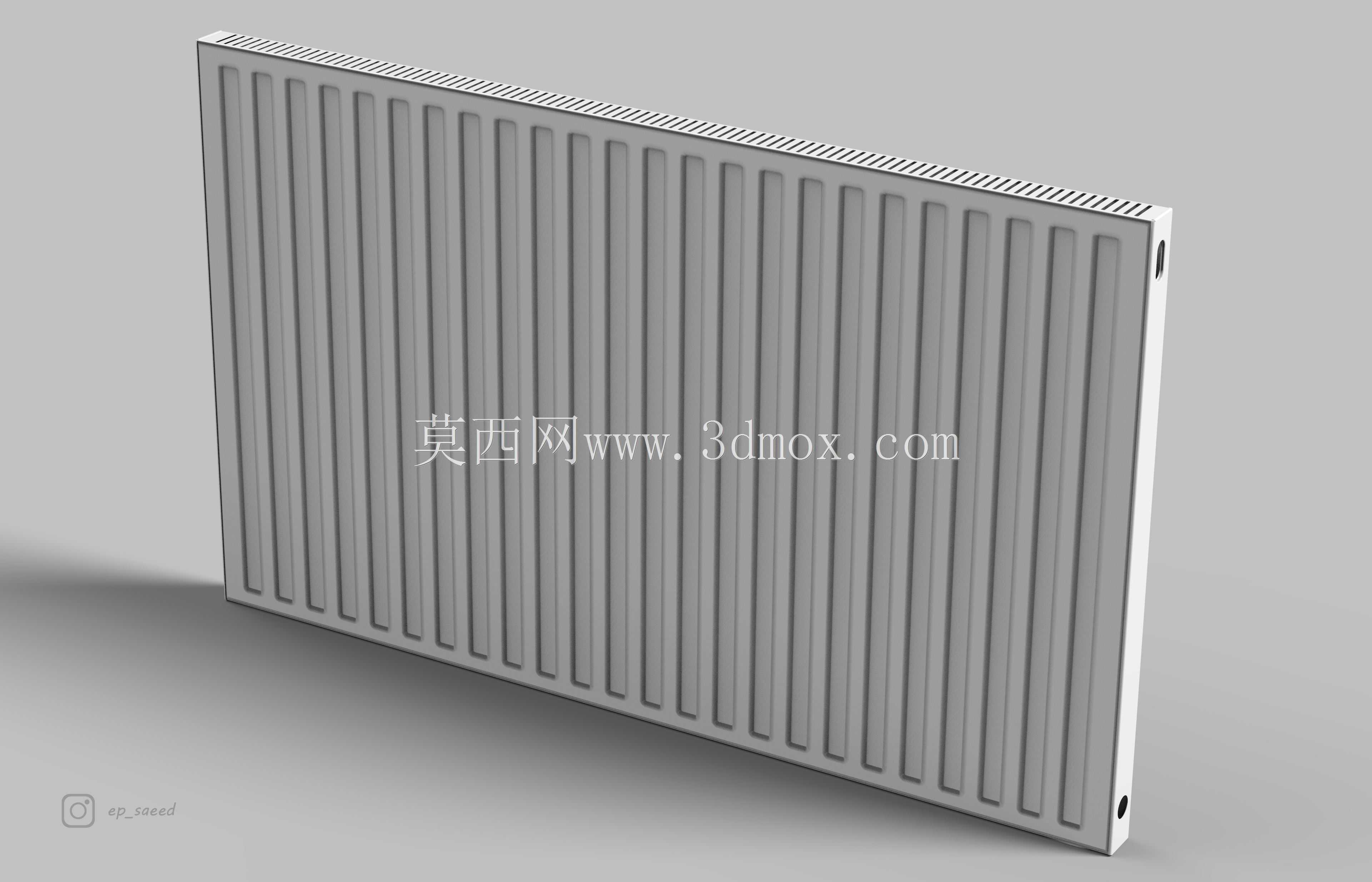

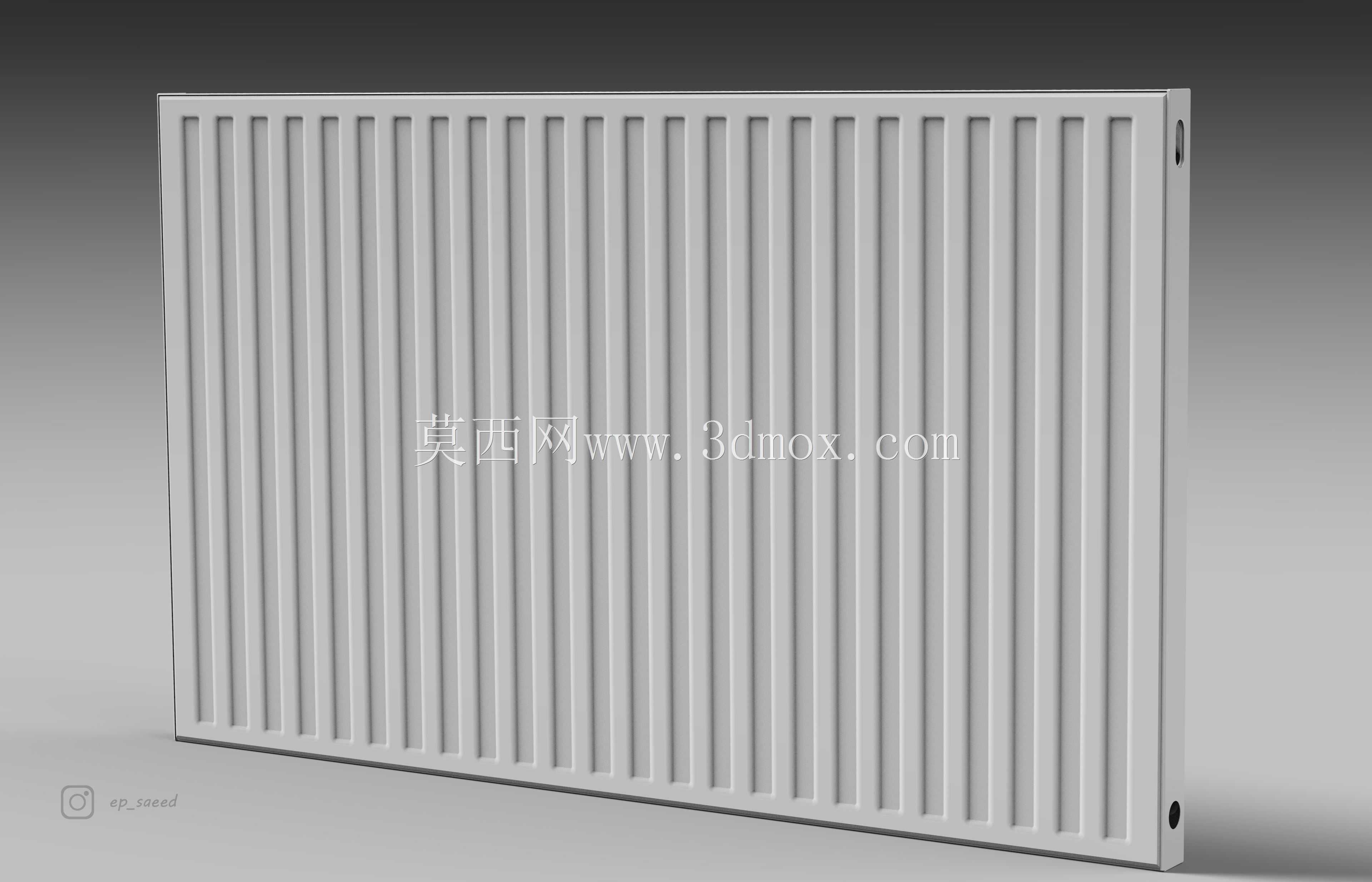

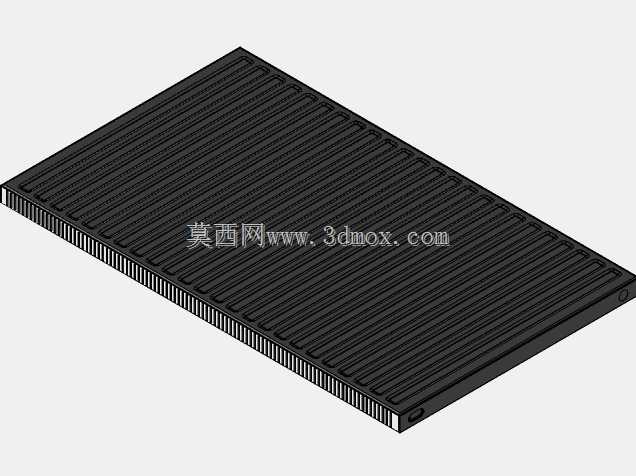

这款板型采暖散热构件，主要适配民用住宅、小型商用办公空间的集中供暖或独立壁挂炉采暖系统，作为供暖回路的终端换热部件，承担将热媒携带的热量传导至室内空气、维持空间设定温度的作用。不同于传统柱式散热器的外露对流结构，这款产品采用一体化薄板冲压成型的面板结构，正面无突出的柱体棱角，既降低了日常使用中磕碰划伤的风险，也更适配现代简约的室内装修风格，安装完成后可与墙面形成近乎齐平的视觉效果。从结构设计逻辑来看，产品整体采用冷轧钢板冲压焊接成型，内部设置多道平行的水流通道，热媒从侧端预留的接口进入腔体后，沿内部流道均匀分布，通过钢板壁面完成热量传导，正面的竖向压槽一方面提升了薄板构件的整体结构刚度，避免大面积薄板在水压作用下出现鼓胀变形，另一方面也增大了与空气的接触换热面积，提升自然对流的换热效率。侧端预留的椭圆形接口为管路连接预留了足够的操作空间，适配常见的铝塑管、镀锌钢管等供暖管路的安装需求，接口位置的加强翻边结构，可降低管路安装时的应力集中，避免长期使用过程中接口位置出现渗漏问题。产品背部预留的挂装点位，严格匹配民用建筑常见的墙面挂装载荷标准，安装时只需在墙面固定对应挂点的挂钩，即可将散热器整体挂装到位，挂装后与墙面预留的间隙刚好满足空气自然对流的通道需求，冷空气从产品下部间隙进入，经加热后从上部缝隙流出，形成稳定的自然循环，无需额外加装风机即可实现均匀的室内升温。在设计过程中，针对薄板焊接的变形问题，采用了电阻缝焊的工艺路径，将水道板与面板的焊接变形量控制在极小范围内，保证成品表面的平面度，避免出现表面凹凸不平的瑕疵。产品的边角位置全部采用小圆角过渡处理，没有尖锐的棱边，即使在人员活动频繁的过道、儿童房等区域安装，也能降低磕碰带来的伤害风险。整体厚度控制在常规壁挂安装的合理范围内，不会过多占用室内的有效空间，同时表面的平整结构也方便日常清洁，只需用软布擦拭即可去除表面浮尘，不存在传统柱式散热器缝隙积灰难以清理的问题。从安装边界来看，产品的接口中心距、挂装孔位尺寸都遵循民用采暖设备的通用安装规范，可直接替换同规格的老旧散热器，无需对原有供暖管路进行大范围改动，降低了改造施工的难度与成本。
