壁挂式单腿支撑拉页作业桌结构设计

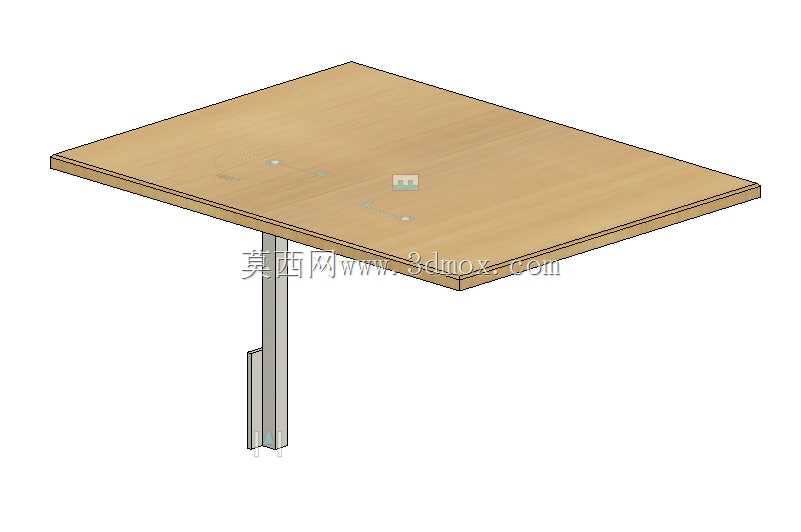

这款壁挂式单支撑作业桌，最初的设计需求来自小型加工工位、墙面挂载式作业场景的空间利用诉求，常见于机加工车间边角工位、设备旁临时操作位、维修间辅助作业面这类对地面空间占用有严格限制的场景，区别于常规四腿落地桌，它仅靠单根竖向支撑腿搭配墙面固定结构完成承重，能在不占用地面通行空间的前提下，提供平整的作业承载面。

从实际用途来看，它可作为轻型零件装配的临时操作台、检测作业的放置台面、工具临时摆放的承载面，也可适配小型工装的挂载作业，单腿的结构设计给操作人员留出了充足的腿部活动空间，不会出现常规桌腿磕碰腿脚、限制作业姿态的问题，操作人员可以贴近台面完成精细装配、工件划线、小型部件检修等操作，适配站姿作业的人机工程需求。

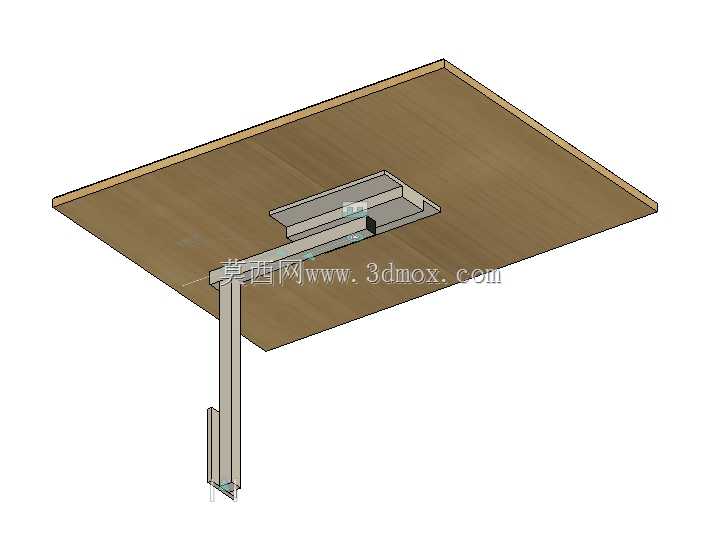

设计思路上，首先确定了台面采用多层复合板材的结构，保证台面平整度的同时控制整体自重，台面上预设的安装孔位可根据需求加装小型台钳、零件定位挡块、照明支架等附属配件，不需要额外在台面上钻孔破坏结构。竖向支撑腿采用矩形金属型材，型材内部做了加强筋处理，避免单侧承重出现型材弯折的问题，支撑腿与台面的连接位置做了嵌入式的连接座，将连接螺栓隐藏在台面下方，不会突出台面影响工件摆放。支撑腿下端的固定结构可直接与墙面预设的安装轨连接，也可落地做辅助支撑，两种安装模式可根据现场墙面承重条件灵活选择。

安装边界方面，台面的外伸尺寸控制在常规作业的舒适操作范围内，不会因为外伸过长导致台面端部承重时出现下挠，支撑腿的安装位置避开了台面的操作核心区，操作人员站立时腿部可完全伸入台面下方，不会被支撑腿阻挡。台面边缘做了封边处理，避免板材受潮变形，同时边缘做了微小的倒角，防止作业时剐蹭工件或者划伤操作人员。整体结构没有多余的装饰性部件，所有结构件都服务于承重和安装需求，次要的把手、外置装饰件都做了省略，最大化降低结构自重，同时减少不必要的加工工序，降低生产制造成本。在承重设计上，台面可满足常规轻型作业的承载需求，支撑结构的受力经过校核，在额定承重范围内不会出现结构变形，适配大多数轻型工业作业、维修辅助、临时装配的使用场景。
