乘用车扶手区嵌入式车载杯架结构设计

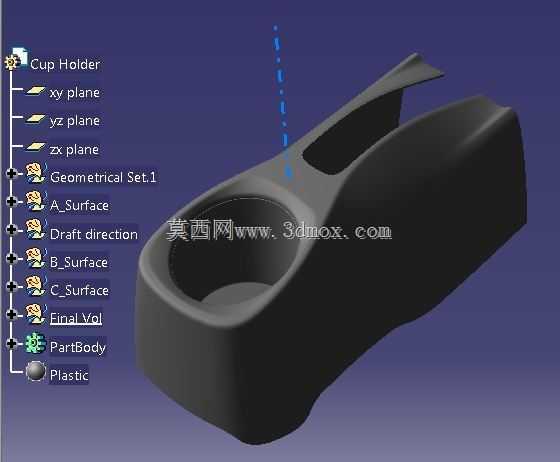

这款车载杯架布置在乘用车前排中央扶手的前端区域，是驾乘人员日常放置水杯、瓶装饮品的核心承载结构，适配多数常规直径的车载水杯、瓶装矿泉水与罐装饮料，避免车辆行驶过程中饮品倾倒洒漏，弄脏车内内饰或影响驾驶操作。从结构设计逻辑来看，整体采用一体化注塑成型的曲面壳体结构，主体轮廓完全贴合中央扶手通道的安装型面，侧边的延伸翻边直接卡接在扶手本体的预留安装槽内，不需要额外设计复杂的连接支架，既能够控制零部件自身重量，也能缩减装配工序，适配整车内饰的装配节拍。杯腔部分做了深度适配设计，腔体深度足以承托常规高度的饮品容器，内壁预留了细微的防滑筋位，不需要额外加装橡胶防滑垫，就能在车辆加减速、过弯时给容器提供足够的侧向摩擦力，减少容器晃动产生的异响。杯架后侧的狭长开槽结构，是专门预留的手刹或者驻车按键操作避让空间，设计阶段就反复校核了操作行程边界，确保杯架安装完成后，不会干涉驻车机构的正常操作，也不会影响周边功能按键的按压行程。整体外表面采用哑光磨砂的曲面过渡，没有尖锐的棱角，和周边扶手的软质包覆面自然衔接，不会出现突兀的凸起或缝隙，避免日常使用过程中磕碰驾乘人员的手臂。设计过程中优先考虑了注塑成型的工艺可行性，所有曲面的拔模角度都顺着脱模方向做了统一调整，分型面设置在零件底部的隐藏区域，外表面不会留下明显的合模线痕迹，同时壁厚控制在均匀的2.5mm区间，局部加强筋的厚度不超过主壁厚的60%，避免注塑过程中出现缩痕、翘曲等成型缺陷，提升量产良率。安装边界方面，零件整体的长宽尺寸完全匹配主流A级乘用车的中央通道宽度，底部的支撑筋直接抵在通道的钣金加强面上，承托重量可以达到5kg以上，即使放置大容量的金属水杯也不会出现结构变形，侧边的卡扣位置和扶手本体的卡槽一一对应，装配后整体间隙控制在0.5mm以内，和周边内饰件的面差保持一致，满足整车内饰的外观DTS要求。
