周度机械结构练习圆盘类零件设计

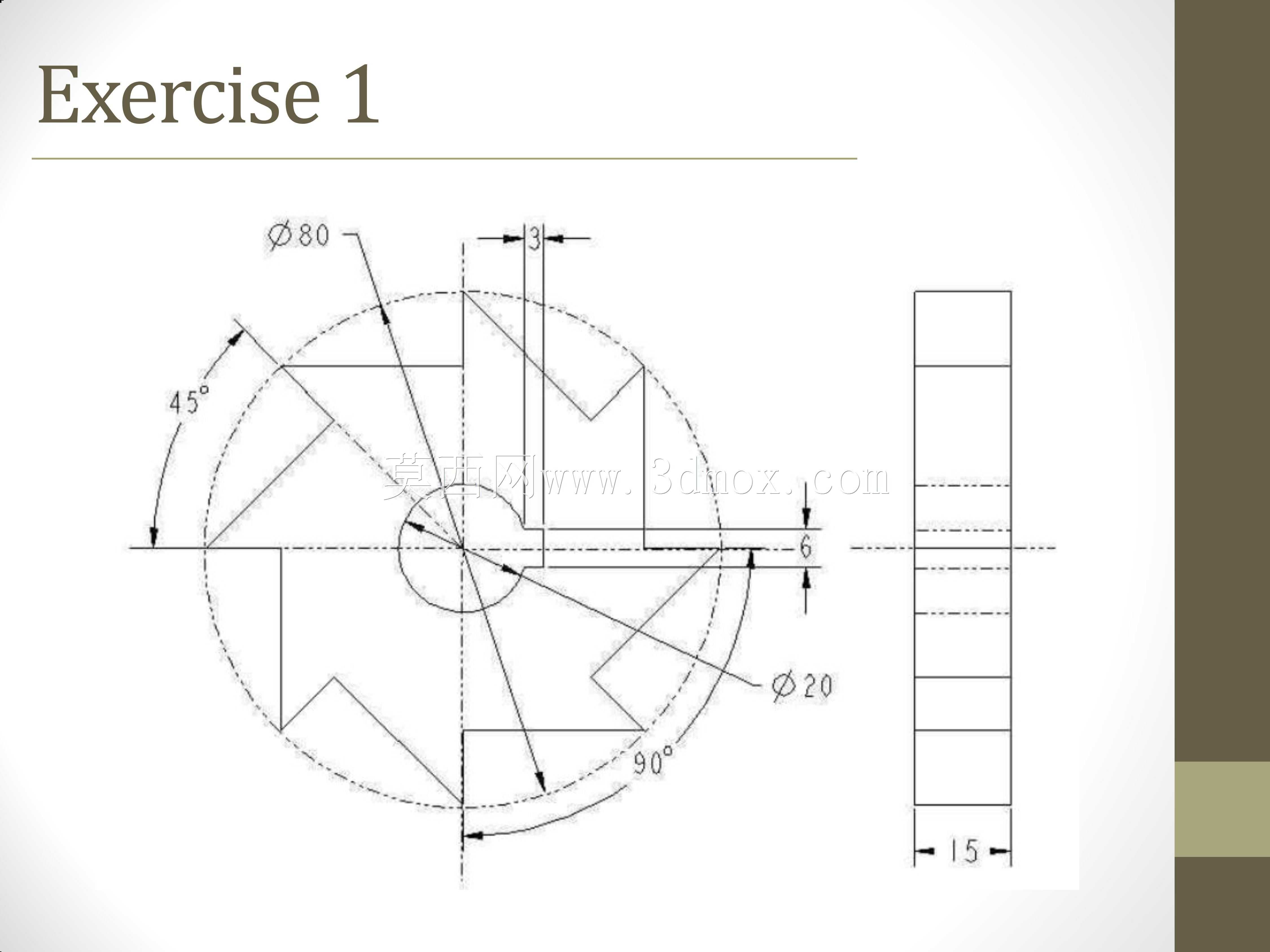

这类带角度分布槽的圆盘类构件，常见于间歇传动机构的分度盘、工装夹具的定位转盘、小型设备的手动调节刻度盘等场景，在轻工装配设备、手动工装夹具、教学实训台架上应用十分广泛。从结构设计逻辑来看，该零件以回转体为基础形态，外圆直径设定为80mm，中心开设直径20mm的安装通孔，用于和传动轴、定位芯轴配合，实现周向固定与旋转支撑，整体轴向厚度为15mm，这个厚度尺寸既保证了盘体自身的结构刚性，避免开槽后出现应力变形，也适配多数小型传动轴的安装配合长度，不会出现轴向窜动的问题。盘体端面的槽体采用非对称角度分布设计，其中一组槽体对应45度夹角区间，另一组对应90度夹角区间，槽体的径向深度从外圆向内延伸至距离中心6mm的位置，槽体自身的轴向宽度为3mm，这类槽体主要用于嵌入定位销、拨杆或者弹性卡件，实现周向的位置锁定或者间歇拨动动作。设计这类盘类零件时，首先要确定中心孔的配合公差，因为中心孔是整个零件的安装基准，公差等级直接影响盘体旋转时的径向跳动量，若用于高精度分度场景，中心孔通常选用H7级公差，和对应芯轴采用间隙或者过渡配合，保证转动顺滑无卡滞。其次要核算槽体根部的应力集中情况，因为槽体末端靠近中心区域，是受力时的应力集中点，若零件需要承受频繁的拨动力冲击，槽根位置需要设计微小的圆角过渡，避免长期使用后出现裂纹扩展。从安装边界来看，该零件的外圆轮廓为完整圆形，安装时周边需要预留至少5mm的避让空间，避免和周边的机架、拨杆组件发生运动干涉，轴向方向因为厚度仅15mm，两端面需要和轴肩、锁紧螺母的端面贴合，因此两端面的平面度、端面对中心孔的垂直度都有相应要求，否则安装后会出现盘体偏摆，导致槽体和配合件对位不准。这类零件在实际加工时，通常先完成外圆和中心孔的车削加工，再采用铣床或者加工中心完成端面槽的铣削，角度分布的精度直接决定了后续机构的动作准确性，比如用于分度场景时，角度偏差过大会导致工位对位偏移，影响装配或者加工精度。另外盘体的右视图为等厚的矩形投影，说明该零件为等厚度盘体，没有台阶或者异形凸台结构，加工时装夹难度较低，适合作为机械结构设计的入门练习案例，帮助设计者掌握回转类零件的基准选择、公差标注、应力校核的基本思路，理解角度分布特征在机械传动中的实际作用。
