多层混凝土框架结构建筑构造展示模型

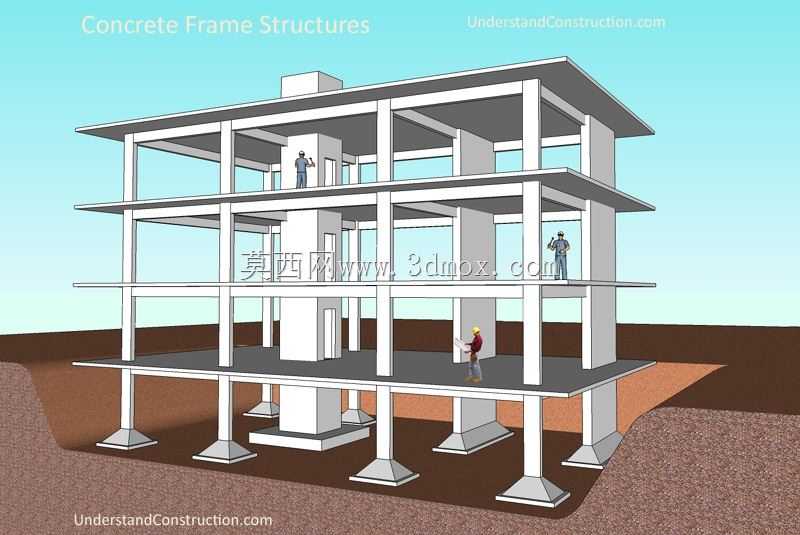

该模型完整还原了多层现浇混凝土框架结构的全构造细节，可直接用于建筑结构教学、施工技术交底、构造方案研讨等场景，帮助结构设计人员、施工技术人员、土木专业学生直观理解框架结构的传力逻辑与各构件的连接关系。模型从基础层开始逐层向上搭建，底部独立基础的放脚尺寸、垫层厚度、基础短柱与首层柱的衔接位置都做了等比例还原，能清晰看到柱底钢筋锚固的预留构造，基础顶面与地基持力层的相对位置也做了明确区分，可用于讲解基础选型时的埋深控制、地基承载力匹配等实际工程要点。上部结构部分，梁柱节点的核心区构造做了精细化呈现，能看到梁端与柱身的交接面、主次梁的搭接位置，不同楼层的柱截面收分变化也在模型中有所体现，对应实际工程中上层荷载减小后优化柱截面、控制材料用量的设计思路。楼板部分还原了现浇板与梁的整体浇筑构造，能看到板底钢筋在梁内的锚固走向，楼层标高的分层标识也对应了常规民用建筑的层高控制范围，可用于讲解框架结构的竖向荷载传递路径——楼板荷载传导至次梁、次梁传导至主梁、主梁传导至柱、最终由柱传导至基础的完整受力链条。模型中还加入了不同施工阶段的人员示意，分别对应基础施工、主体结构施工、二次结构施工的作业场景，能辅助讲解各施工工序的作业面排布、安全防护范围设置等现场管理要点。从安装边界来看，模型预留了外围护墙体的安装定位线，可搭配填充墙、门窗、外立面装饰等构件拓展为完整的建筑全专业模型，也可单独拆分出梁柱构件用于节点受力模拟的前置建模参考，在结构方案评审阶段，可直接通过该模型向非专业参与方讲解结构布置的合理性，规避二维图纸表达不直观带来的沟通偏差。
