马里奥主题库巴造型卡通收纳盒结构设计

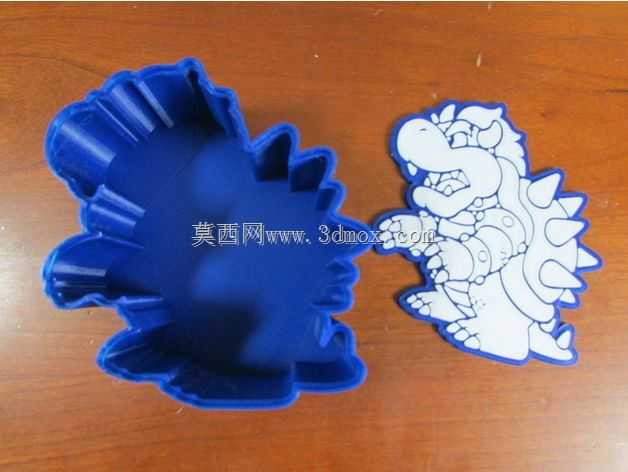

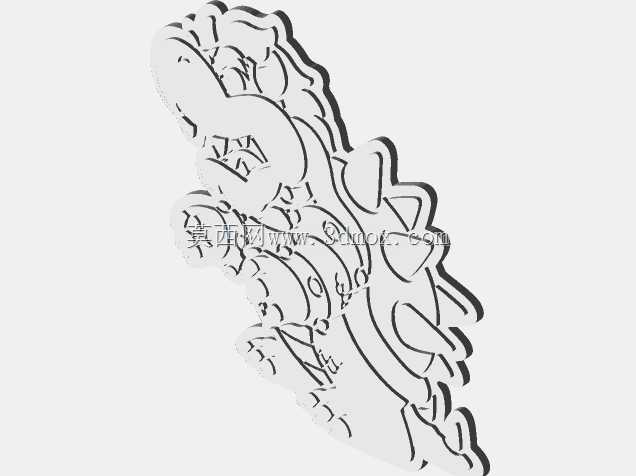

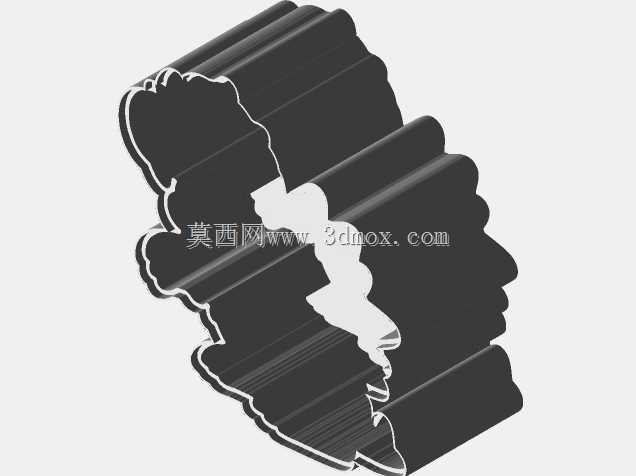

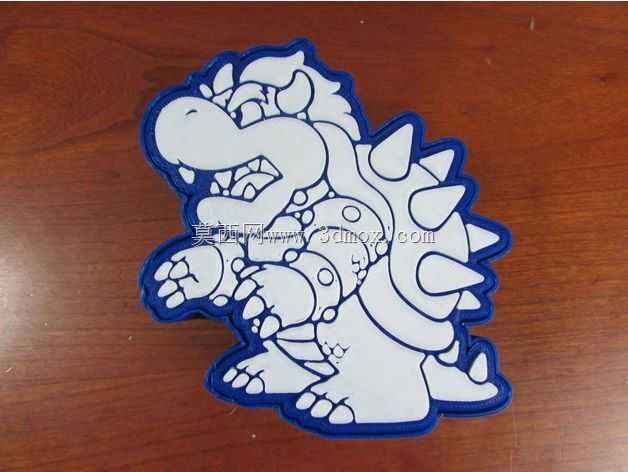

这款卡通造型收纳件的设计初衷，是面向桌面文创周边的个性化定制场景，适配3D打印快速成型的生产逻辑，可直接通过FDM或光固化3D打印机完成单件小批量制作，无需额外开模，能快速落地为桌面收纳、潮玩摆件类实体产品。从实际使用场景来看，它可以放置在办公桌面收纳回形针、图钉等小型办公文具，也可作为潮玩展示区的主题装饰件，适配马里奥IP相关的收藏陈列场景，同时也能作为儿童房的小型杂物收纳容器，边角做了圆弧过渡处理，避免尖锐棱角带来的使用安全隐患。设计过程中优先考虑了3D打印的成型可行性，整体外轮廓采用一体化的浮雕式结构，将库巴的经典形象特征做了扁平化浮雕处理，背部尖刺、头部轮廓、肢体造型都做了0.8mm的壁厚加厚处理，避免打印过程中出现薄壁翘曲、断料的问题，外边缘的蓝色包边与内部白色主体做了0.2mm的高度差，既可以实现双色打印的分层定位，也能在单色打印后通过后期填色获得更好的视觉效果。外形尺寸控制在120mm*100mm*15mm的边界范围内，盒体深度设置为10mm，既保证了足够的收纳空间，也不会因为深度过大导致取放小型物件时卡滞，底部做了1mm厚度的平整平面，放置在桌面时不会出现晃动，无需额外加装防滑脚垫即可稳定摆放。结构设计上没有采用复杂的装配结构，盒体与盒盖通过侧边的定位凸台实现卡扣配合，凸台配合公差设置为0.15mm，既保证开合的顺畅度，也不会因为配合过松导致盒盖意外脱落，所有的转角位置都做了R1.5的圆角处理，既符合3D打印的无支撑成型要求，减少打印过程中的支撑材料消耗，也能避免使用过程中棱角刮手的问题。表面的图案纹理做了下沉0.3mm的凹槽设计，用户可以根据自身需求在凹槽内填充不同颜色的树脂或者油漆，实现个性化的色彩定制，不需要复杂的多色打印设备也能获得完整的彩色视觉效果。从结构强度角度考虑，整体壁厚均匀控制在2mm，受力集中的尖刺位置做了局部加厚到3mm的处理，避免日常拿取过程中出现尖刺断裂的问题，盒体底部做了网格状的加强筋设计，在不增加整体重量的前提下提升了底部的抗变形能力，即使放置较重的小型金属物件也不会出现底部凹陷变形的情况。
