轻量化异形双孔连接臂结构设计

该异形双孔连接构件主要用于中低载荷的机械传动链路中，承担两端部件之间的动力传递与位置固定作用，常见于轻工自动化设备、小型代步器械的连杆机构中，可在往复摆动的工况下长期保持结构稳定性。从结构设计逻辑来看，构件两端的环形安装孔为核心装配边界，孔位的同轴度、端面平面度直接决定装配后的运行顺畅度，设计时预留了标准衬套的安装余量，可适配不同直径的连接销轴，无需二次扩孔加工。

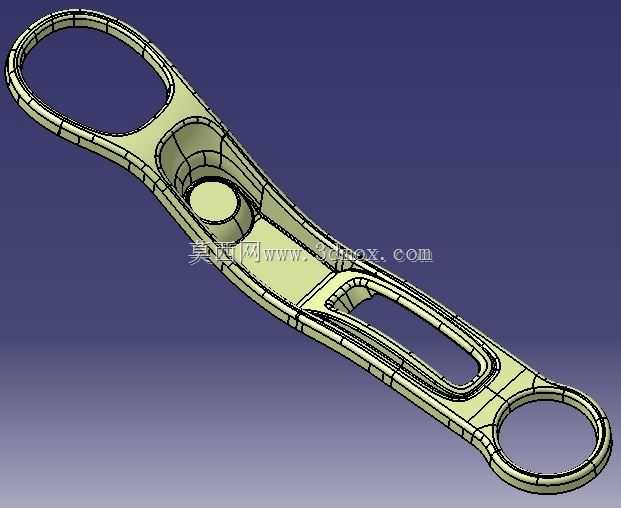

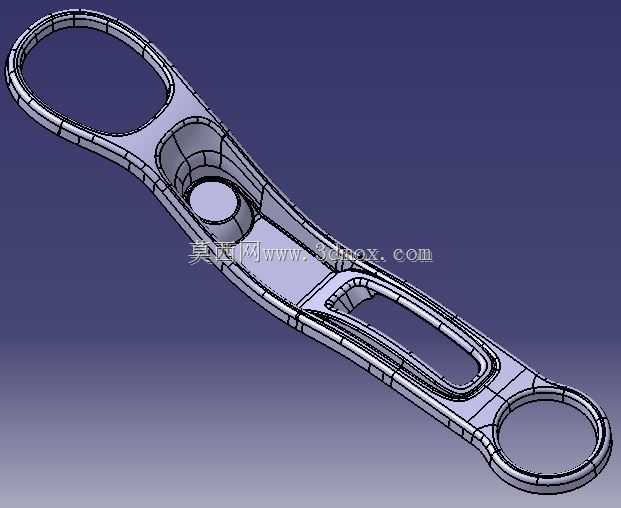

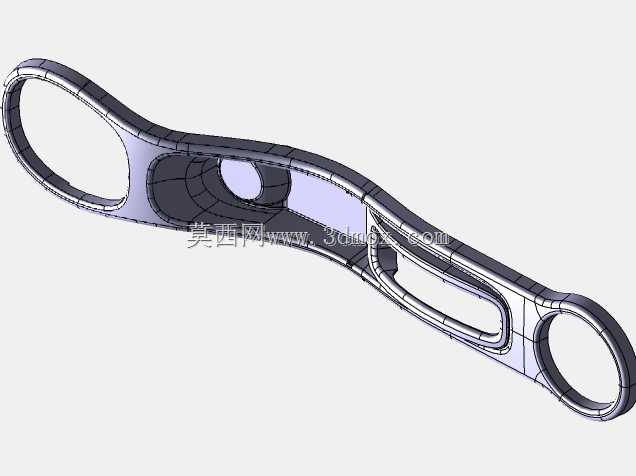

整体外形采用流线型变截面设计，并非等径直杆结构，顺着传力路径的应力分布调整截面厚度，在应力集中的孔位周边做了局部加厚处理，中间段通过多段镂空挖槽的方式去除非受力区域的冗余材料，在保证整体抗弯、抗扭强度满足工况要求的前提下，尽可能降低构件自身重量，减少传动过程中的惯性损耗。构件表面的过渡圆角全部做了R角优化，避免直角结构带来的应力断裂风险，所有棱边均做了倒角处理，既方便装配时的导向对位，也能消除加工过程中产生的锐边毛刺。

从安装适配性来看，两端安装孔的中心距为固定设计值，可直接替换同安装尺寸的传统直型连杆，构件整体的外轮廓宽度控制在合理范围内，摆动过程中不会与周边的机架、其他传动部件产生运动干涉。镂空区域的设计并非单纯为了减重，槽位的走向完全贴合主应力迹线，不会因为材料去除削弱关键传力路径的结构强度，同时镂空结构也便于日常运维中观察构件内部的疲劳损伤情况，及时发现潜在的开裂风险。

在实际应用场景中，这类连接臂可用于脚踏传动机构、手动操作连杆、小型设备的舱门开合联动结构中，相比传统的实心连杆，重量可降低40%左右，动态响应速度更快，往复运动时的冲击更小。设计过程中通过曲面闭合构建实体的方式完成整体造型，各段曲面之间保持G1连续过渡，加工时可采用一体铸造成型后做孔位精加工，也可通过金属3D打印直接成型，适配不同的加工工艺条件，无需额外做结构拆分。构件的壁厚设计均匀，避免铸造过程中出现缩孔、冷隔等缺陷，精加工余量仅预留0.2mm，减少后续机加工的工作量。
