折返式错步异形楼梯结构设计

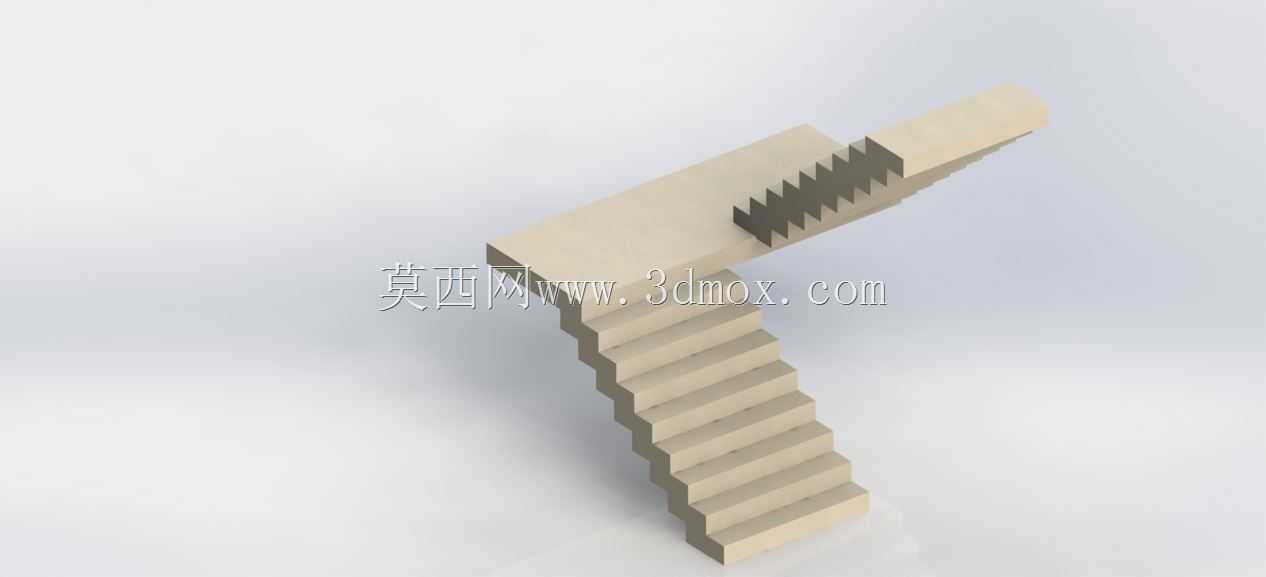

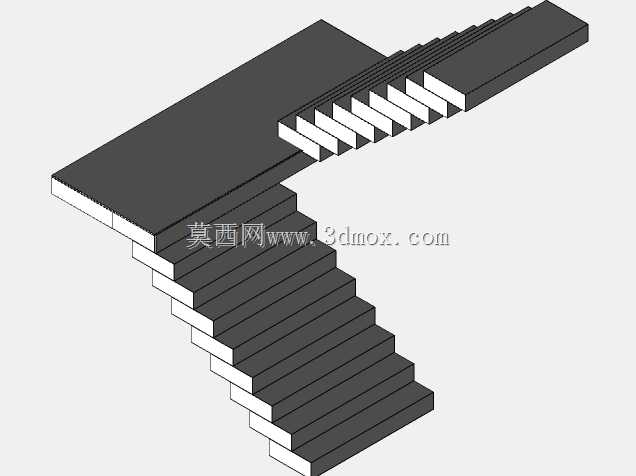

该结构为折返式异形错步楼梯，主要应用于狭小竖向空间的楼层连通场景，常见于loft夹层、小型工装空间、私人住宅改造项目中，在常规直跑梯无法满足通行净空、折返双跑梯占用水平投影面积过大的场景下，这类错步折返结构可在压缩水平占地的同时，兼顾通行的基本踩踏需求。设计过程中首先锁定安装边界条件，常规住宅层高2.8米至3.2米区间内，该梯段的水平投影长度可控制在1.8米以内，水平投影宽度控制在0.9米以内，相比同层高的标准双跑楼梯，可节省约40%的水平占地空间，适配狭窄的预留洞口安装需求。梯段的核心设计逻辑围绕错步踏面的排布展开，中间折返衔接段采用锯齿状咬合的错步结构，将上下行梯段的踏面在竖向空间内交错排布，避免上下行通行时的空间干涉，同时保证每一级踏面的有效踩踏深度不低于220毫米，踏面高度差控制在10毫米以内，避免通行时的绊倒风险。梯段整体采用一体化板式结构，梯段板厚度可根据荷载需求设置为60毫米至80毫米，侧边无需额外设置梯梁支撑，可直接通过上下两端的预埋连接件与上层楼板、下层地面固定，安装时需保证梯段整体的倾斜角度控制在40度至45度区间，扶手安装点位预留于梯段外侧，扶手中心线距离梯段外缘的距离控制在50毫米，扶手高度从踏面中心起算不低于900毫米，满足临边防护的基本要求。设计时需重点校核折返衔接段的结构强度，该位置为上下梯段的受力交汇点，需通过加厚衔接段板材、设置内嵌加强筋的方式，保证集中荷载作用下的形变量不超过1/400，避免长期使用出现结构异响或变形。踏面表面预留防滑槽安装位，可嵌入橡胶防滑条提升通行安全性，梯段整体的边角做R3圆角处理，避免尖锐边角造成磕碰伤害。这类结构在实际应用中需注意，错步段的通行方向需做明确标识，引导使用者在对应踏面位置落脚，避免因踏面交错出现踏空风险，同时梯段下方的净空高度在折返位置不低于2米，满足人员在梯下通行或布置储物空间的需求。
