蓝色握柄按动式圆珠笔外观结构设计

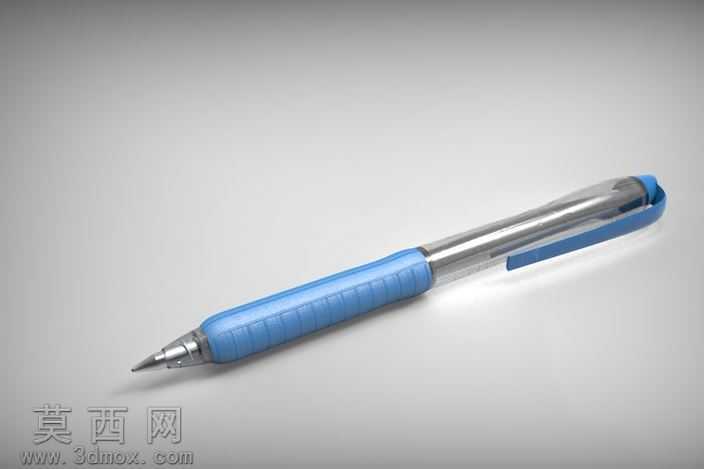

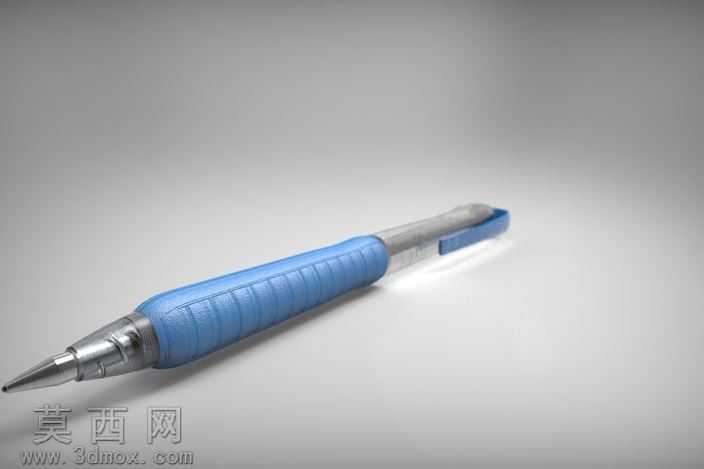

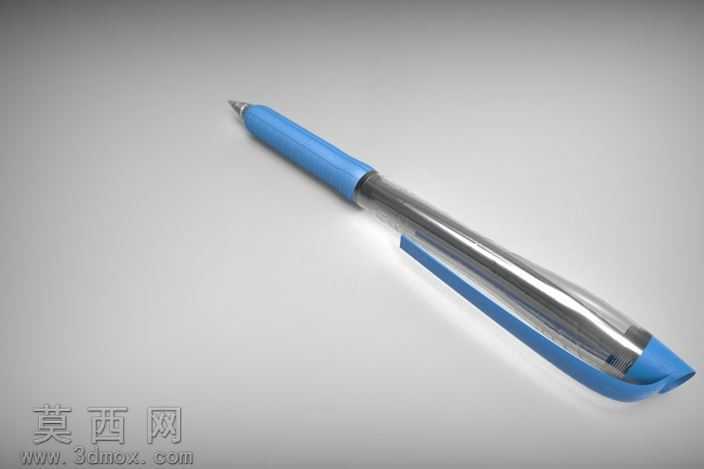

本圆珠笔三维模型采用Rhino软件完成全参数化建模，整体遵循人体工程学设计逻辑，完整还原按动式圆珠笔的外观与核心结构特征。建模阶段首先以笔身中轴线为基准搭建全局参考坐标系，笔尖金属锥段采用旋转成型指令生成，精准还原金属笔尖的锥形收腰轮廓与出芯端口的细微倒角结构，金属笔夹与笔身衔接处做了平滑过渡处理，避免生硬棱角带来的视觉突兀感。握柄区域是本次设计的核心重点，建模时通过曲面偏移与阵列指令生成环绕握柄的环形防滑纹理，每道纹理的深度、间距都经过反复调试，既保证握持时的摩擦力适配日常书写发力习惯，又不会因纹理过深硌手影响长时间书写体验。笔身主体分为蓝色软胶握柄段、银色金属中节段、蓝色笔帽尾段三个视觉分区，材质渲染阶段针对不同部件做了差异化材质参数调试：蓝色握柄采用半哑光软胶材质，调整粗糙度参数至0.65，还原软质橡胶的细腻磨砂触感，同时添加极微弱的次表面散射效果，模拟软胶材质的透光质感；金属中节与笔尖采用拉丝不锈钢材质，添加细微的横向拉丝纹理贴图，调整金属度参数至0.92、粗糙度至0.28，还原金属部件的冷冽反光质感；笔夹与尾段的蓝色塑料部件采用亮面工程塑料材质，粗糙度设置为0.15，保留轻微的环境反射效果，与软胶握柄形成明确的材质层次区分。结构设计上完整还原按动式圆珠笔的核心装配逻辑，笔身内部预留了笔芯仓、按动弹簧、卡位结构的对应空间，各部件之间的装配间隙控制在0.1mm以内，既保证虚拟装配时的严丝合缝，也符合实际文具生产的公差标准。渲染阶段采用三点布光方案，主光源从侧上方45度角打亮笔身主体，勾勒出握柄纹理的凹凸层次与金属部件的高光轮廓，辅光源从另一侧补光弱化暗部死黑，背景采用渐变灰色调突出笔身主体，最终呈现的效果图清晰展现了这款圆珠笔的外观细节与材质质感，可用于文具产品的外观方案评审、宣传渲染图制作等场景。
