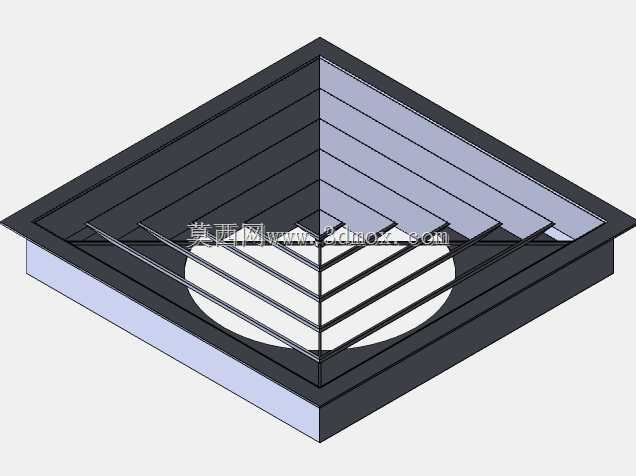

方形嵌套式顶棚通风送风结构

在商用建筑暖通系统、洁净车间通风管网、大型公共空间顶装送风场景中，这类方形嵌套式顶棚进风构件是顶侧送风链路里的核心末端部件，主要承担将送风管道内的气流均匀导流至室内空间的作用，同时可通过层叠结构的间隙调整，适配不同工况下的送风角度与风量分配需求，避免直吹带来的局部风速过高问题，也能减少送风过程中的涡流损耗。从结构设计逻辑来看，该构件采用多层方形框体嵌套的形式，从外到内框体尺寸逐层收窄，层与层之间预留均匀的通风间隙，底部设置圆形对接接口，可直接与顶部的圆形送风风管实现承插式连接，无需额外制作异形转接件，降低现场安装的适配成本。设计过程中优先考虑了安装边界的适配性，整体外轮廓为正方形，可直接嵌入常规的矿棉板、硅酸钙板吊顶模块，无需对吊顶龙骨做额外裁切调整，外框边缘设置窄边压合结构，安装后可完全遮盖吊顶开孔的毛边，保证顶面的视觉平整度。功能层面，层叠嵌套的斜向导流面可将垂直向下的送风气流打散为多股沿水平与斜向扩散的缓流，覆盖范围比普通直吹式风口提升近四成，同时气流经过多层框体的导流后，风速衰减更平缓，不会在风口正下方形成明显的吹风感，适配办公场所、医院诊室、精密装配车间等对送风舒适度有要求的场景。结构细节上，每层嵌套框体的连接筋采用隐藏式布置，不会在出风面形成明显的气流遮挡，框体的折边角度经过反复校核，可保证气流沿折边斜面顺畅导出，避免在框体背部形成积尘死角，日常清洁维护时仅需擦拭外露的导流面即可，无需拆解整个构件。安装时需注意，底部圆形接口的深度需与风管预留的插接长度匹配，接口外壁可贴附密封胶条减少漏风，外框与吊顶龙骨之间可设置减震胶垫，避免送风时的气流振动引发吊顶共振异响，构件整体的自重较轻，无需额外设置吊装吊点，仅靠吊顶龙骨的承托即可满足固定要求，适配多数常规吊顶的承重阈值。
