英式双联无开关墙面插座结构设计

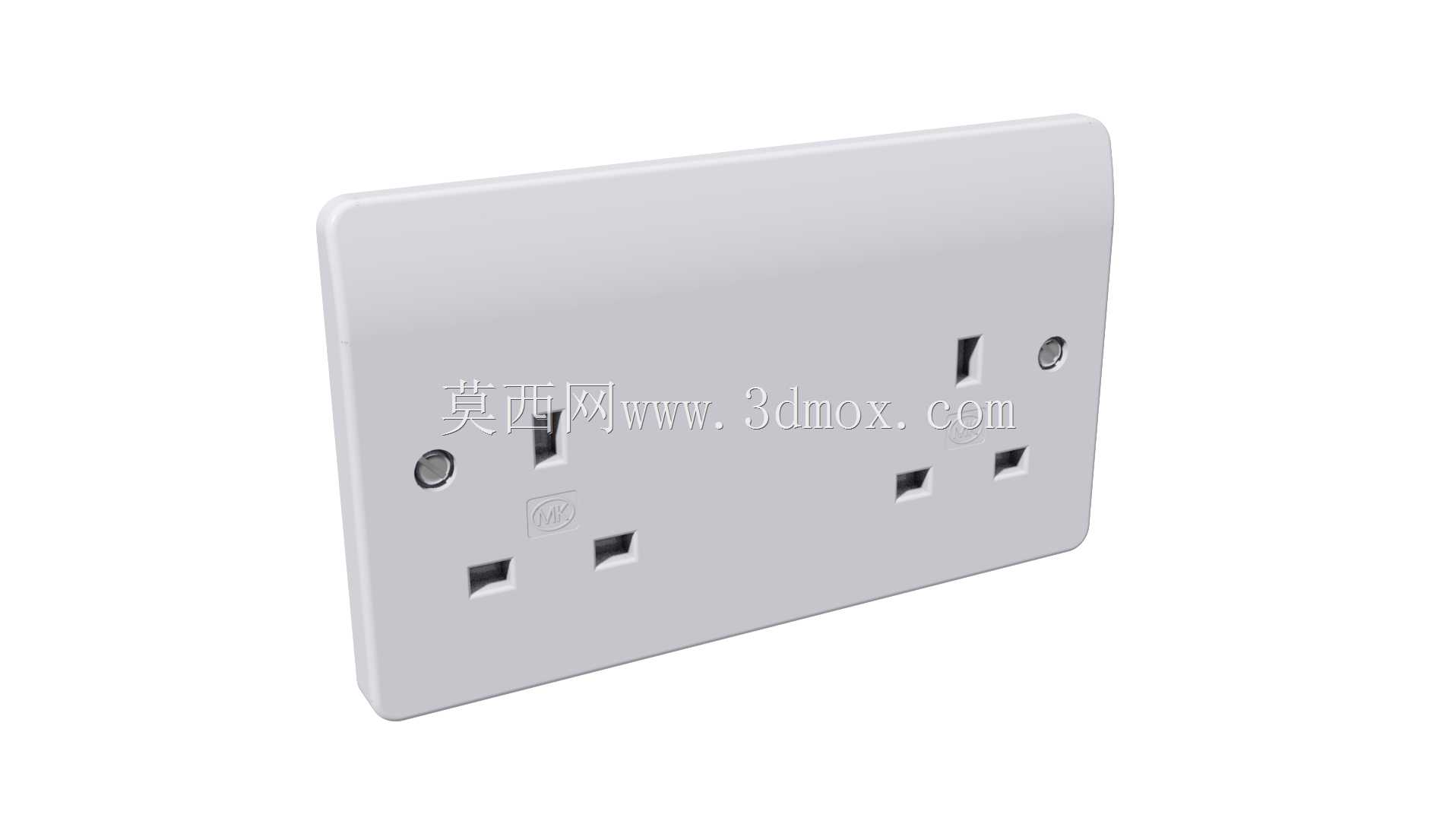

这款双联无开关墙面插座的三维结构，主要面向民用建筑室内配电场景，适配英式标准插头的取电需求，常见于住宅客厅、卧室、办公空间公共区域等需要多设备同时取电的墙面点位，无需额外设置分断开关，直接通过前端配电箱回路实现供电管控，适合长期固定接入用电设备的点位使用，减少日常操作开关的损耗，提升长期使用的可靠性。设计阶段首先明确安装边界，采用标准86型墙面底盒的安装孔位匹配逻辑，两个安装螺孔的中心距严格对应通用底盒的固定孔间距，安装时可通过螺孔微调实现面板与墙面的水平对齐，保证安装后贴合墙面无凸起缝隙。面板整体做了微弧收边处理，边缘厚度从中心向侧边逐步收窄，既避免直角边缘的磕碰风险，也能在墙面存在轻微不平整时，通过边缘的微形变实现更好的贴合效果，减少安装后的缝隙外露问题。两组插座单元的孔位布局严格遵循英式插头的插合尺寸要求，每组插孔的接地极、火线极、零线极的相对位置、孔深、孔径都匹配对应插头的插销尺寸，插合后可保证足够的接触面积，避免接触不良导致的发热问题，两组插座的间距经过校核，即使同时插入两个较大尺寸的英式插头，也不会出现互相干涉无法插合的情况，充分利用面板的有效面积。面板上的固定螺钉做了隐藏式适配设计，螺钉可在安装孔内实现小范围的位置调整，适配不同施工精度下的底盒安装偏差，降低现场安装的对位难度，螺钉头部可被配套的装饰盖完全遮盖，保证面板外观的整体性。建模过程中还原了面板的壁厚分布，面板背部的加强筋布局对应插座模块的安装位置，既保证面板的结构强度，避免安装时受力开裂，也控制了整体的材料用量，符合注塑生产的壁厚均匀要求，减少注塑过程中的缩痕、变形问题。渲染阶段还原了面板常用的哑光白PC材质质感，表面做细磨砂处理，避免日常使用中的指纹残留与轻微划痕外露，符合电工产品的外观使用需求。
