带百叶窗与安装孔的金属板框结构件

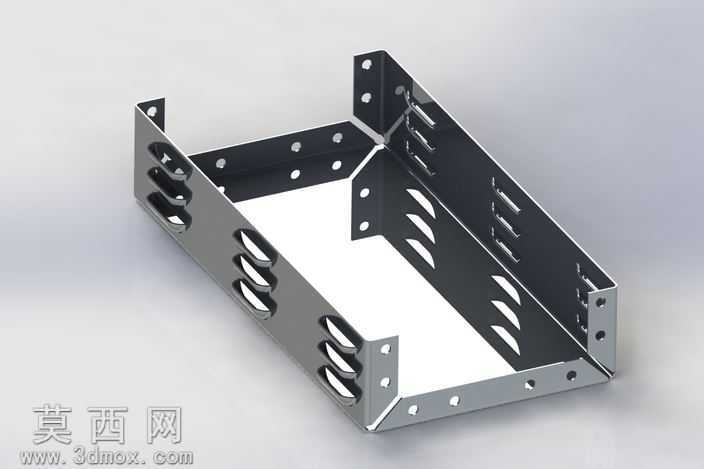

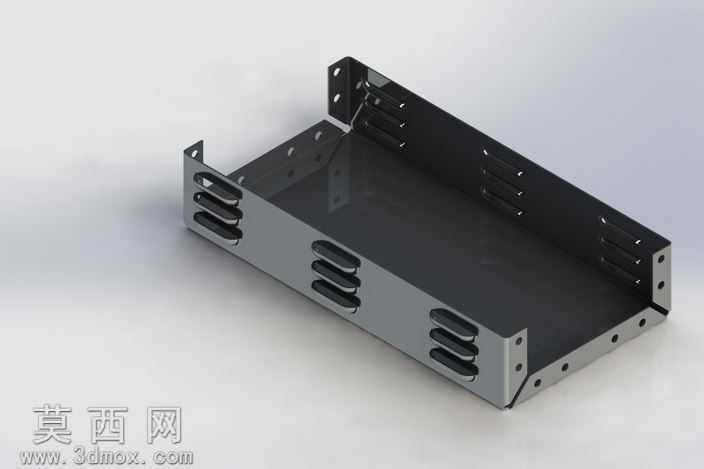

该金属板框采用三维参数化建模方式完成整体结构搭建，建模过程中优先遵循钣金加工的工艺逻辑，对每一处折弯、开孔、成型特征都预留了合理的工艺余量，确保模型可直接对接生产加工环节。整体结构采用开放式槽型框体设计，由多块金属板材经折弯拼接成型，框体的侧边与端板位置设置了多组规则排布的安装孔，包含圆形通孔与腰型孔两类，可适配不同规格的紧固件安装需求，满足构件在实际装配场景中的位置微调与固定要求。框体侧壁设计有阵列式百叶窗通风结构，每一组百叶窗的成型角度、开口尺寸都经过统一参数约束，既保证了通风散热的功能性，也兼顾了钣金冲压成型的工艺可行性，避免出现成型开裂、脱模困难等生产问题。材质渲染阶段选用了哑光冷轧金属材质，对金属表面的细微磨砂质感、边缘折弯处的轻微反光效果都做了精细化调整，同时区分了框体内外表面的色泽差异，还原真实金属钣金件的表面处理效果，让渲染成品更贴近实际生产后的实物状态。结构设计上充分考虑了构件的使用场景，框体的折边位置做了加强处理，提升整体结构的抗形变能力，各安装孔的位置精度在建模时通过几何约束严格控制，孔位间距、边距都符合通用五金装配的标准规范，百叶窗结构的排布避开了主要受力位置，在保证通风性能的同时不会削弱框体的整体结构强度。建模过程中对所有特征都做了参数化关联，后续若需要调整框体尺寸、孔位数量、百叶窗规格，只需修改对应参数即可快速完成模型迭代，大幅提升设计修改的效率，整体模型的特征树逻辑清晰，无冗余几何元素，可直接用于工程图导出、加工仿真或者装配对接使用。
