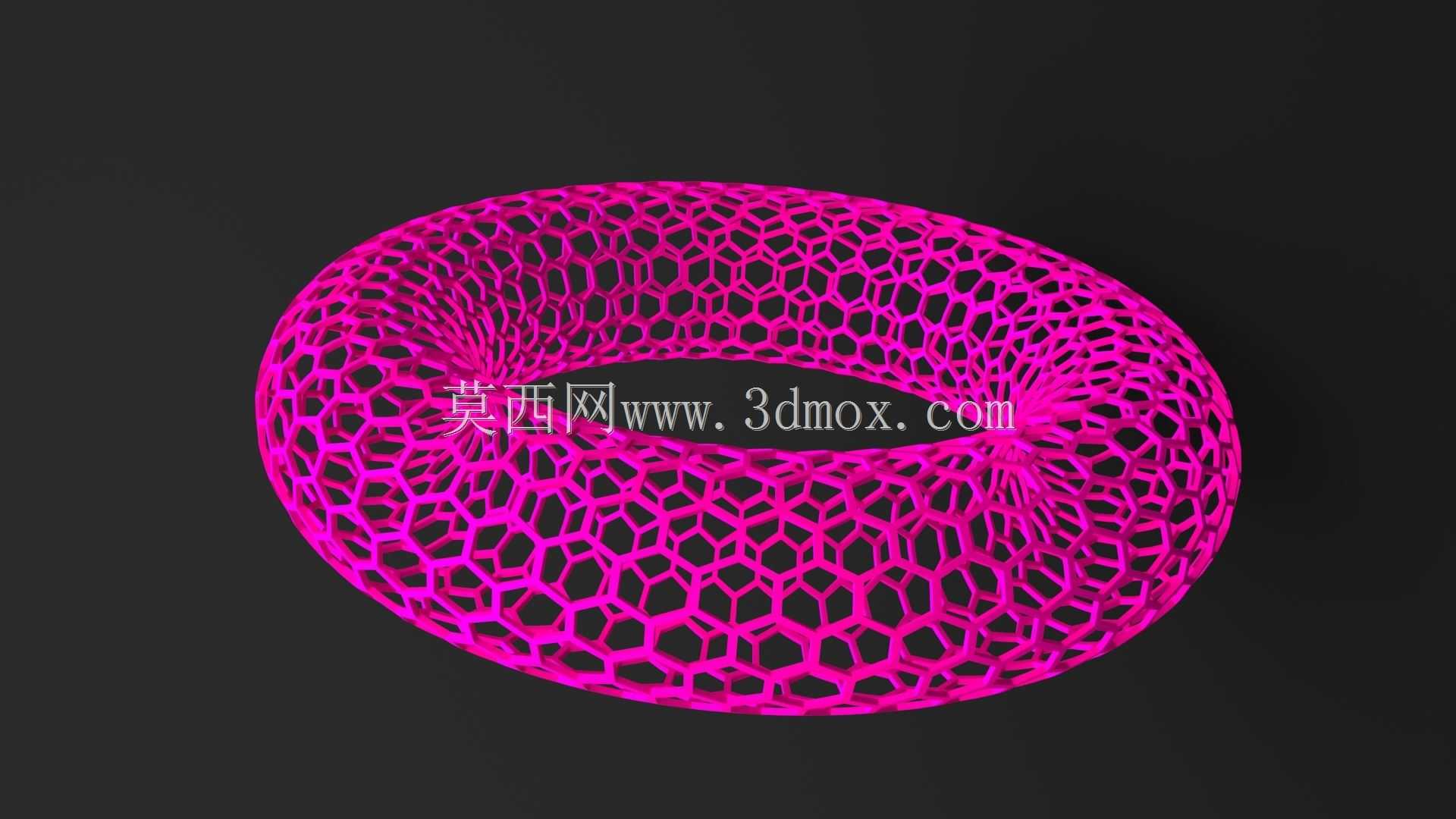

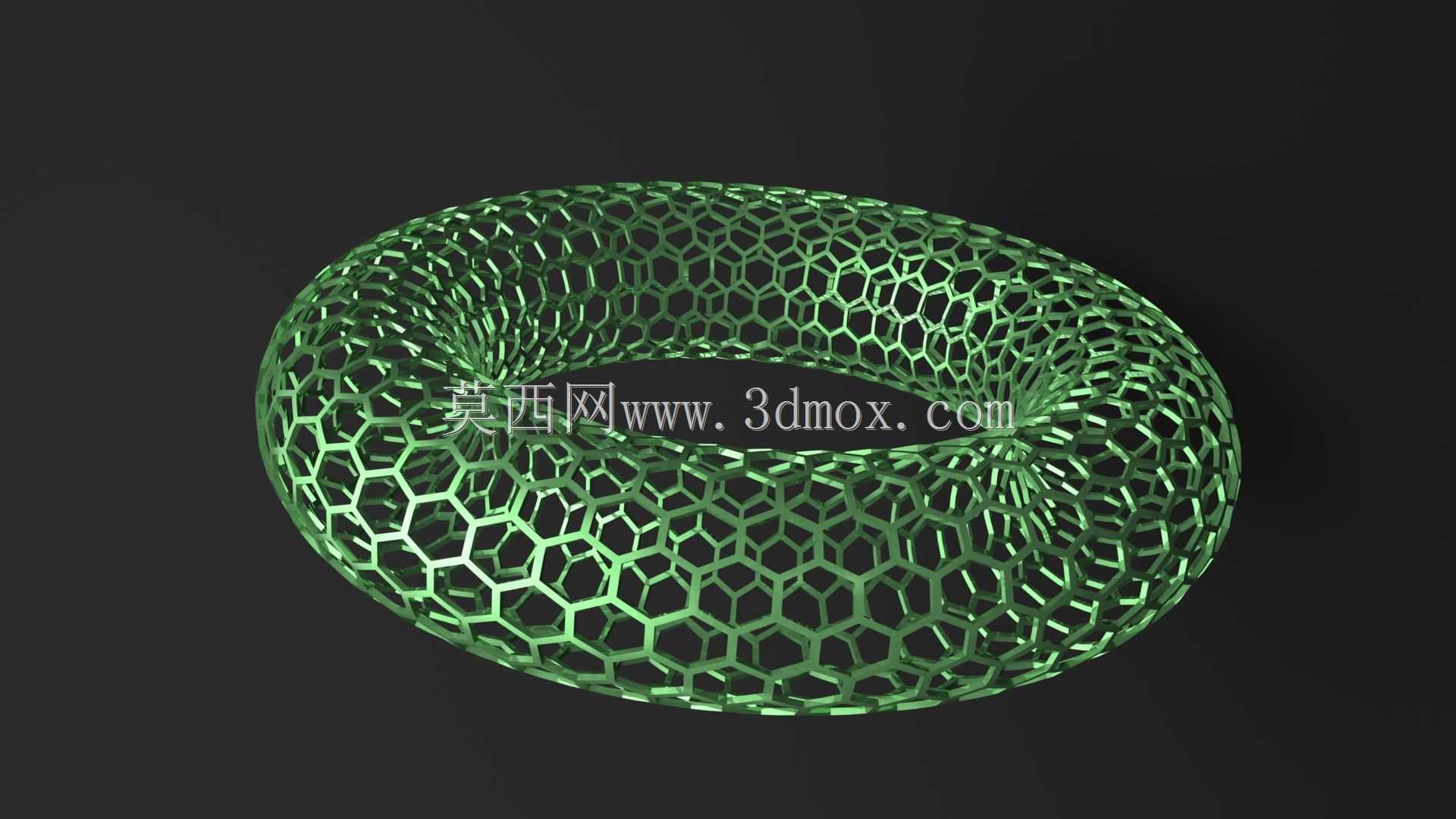

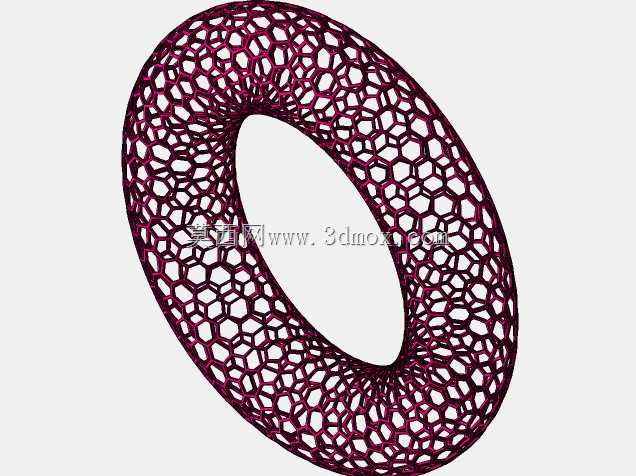

六边形镂空网格环形结构创意造型

这类六边形网格环面结构，在工程领域常作为轻量化承载构件的原型参考，尤其适用于需要兼顾结构强度与通透属性的场景，比如流体管路中的整流支撑环、通风系统的导流格栅骨架，或是特种设备的缓冲防护外圈。从结构特性来看，六边形网格属于自然界中常见的高效受力构型，相比方形或三角形网格，六边形单元在环面曲面上排布时，应力传递路径更均匀，不会出现局部应力集中的锐角节点，当环体承受径向挤压或周向扭转载荷时，每个六边形单元的边都能同步分担受力，整体抗形变能力比同重量的实心环体提升四成以上，同时镂空结构能大幅降低整体重量，减少材料消耗。设计这类环面结构时，首先要确定环面的主曲率参数，也就是环的中心回转半径与环管截面半径的比值，这个比值直接决定了六边形单元在曲面不同位置的变形适配度，若比值过小，环体内侧的六边形单元会出现过度挤压，外侧单元则会被拉伸变形，导致网格壁厚不均，实际加工时容易出现局部强度不足的问题。排布网格时需要以环面的参数化方程为基础，将平面六边形网格沿环面的UV方向做映射变形，同时调整每个单元的边长与夹角，保证所有网格筋条的壁厚一致，避免出现局部过薄或过厚的情况，尤其是环体内径最小的区域，要适当修正六边形的内角，防止筋条交汇点出现堆叠。从安装边界来看，这类环面结构的轴向安装尺寸由环管的截面直径决定，径向安装范围则对应环的最大外径与最小内径的差值，实际应用时可以在环体的两个端面预留平整的安装止口，方便与相邻的管路或支撑构件配合，不需要额外设计复杂的连接法兰，依靠网格结构本身的端面平整度就能实现贴合固定。另外，这种镂空环面的通透率可以通过调整六边形单元的大小来控制，单元尺寸越大，通透率越高，适用于需要大流量流体通过的场景；单元尺寸越小，整体结构刚度越高，适用于承载要求更高的防护类场景。建模过程中需要注意曲面网格的连续性，避免出现筋条断裂或者单元重叠的问题，尤其是环面回转的闭合位置，要保证首尾的网格单元完美衔接，不能出现错位，否则会破坏整体的受力平衡，实际生产前可以通过有限元仿真对网格节点的受力做校核，针对应力稍大的内侧区域适当微调筋条厚度，进一步优化整体的力学性能。
