车载双杯位嵌入式杯托结构设计

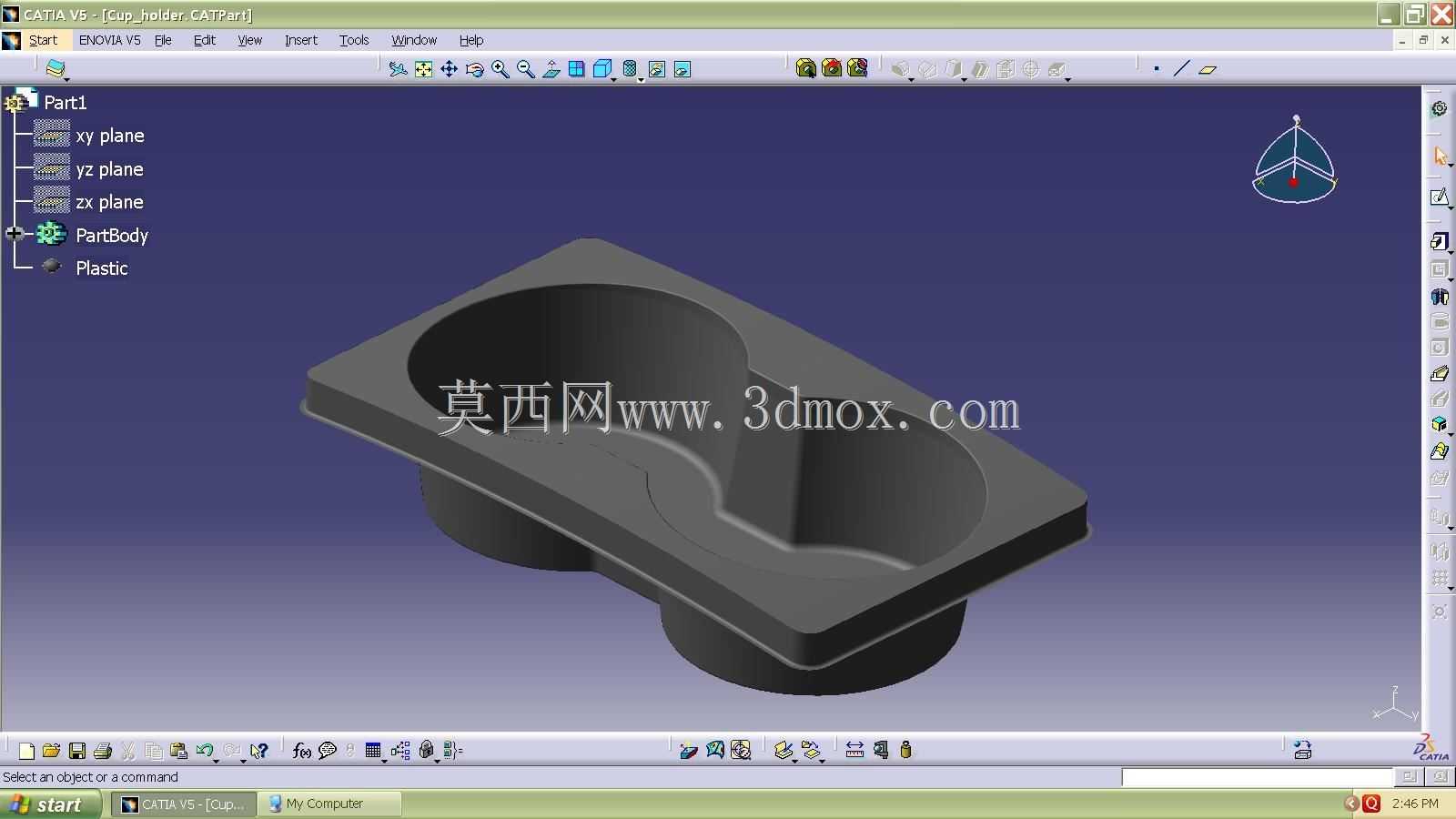

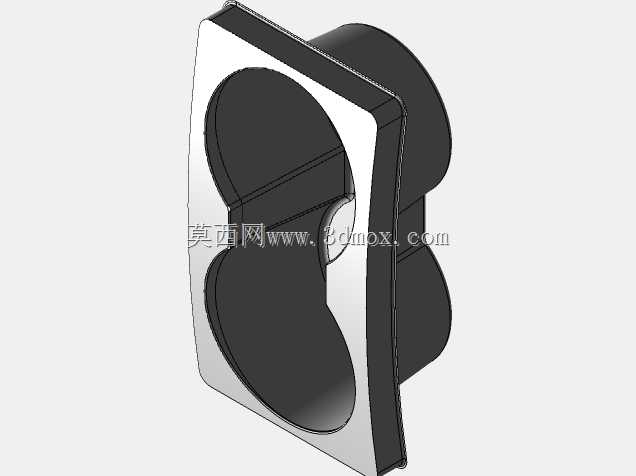

日常做整车内饰结构匹配时，杯托是座舱中控区域高频接触的功能件，这个双杯位的嵌入式杯托，主要适配乘用车前排中控扶手前端、后排中央扶手的预留安装位，用来承放常规直径的瓶装水、奶茶杯、车载保温杯，避免车辆加减速、过弯时饮品倾倒洒漏，弄脏座舱内饰或者打湿随车物品。从结构设计逻辑来看，整体采用下沉嵌入式的安装思路，底部两个圆柱形沉腔对应杯身的容纳空间，上方的矩形法兰边作为安装定位面，装配时可以直接卡入中控内饰板的预留开孔，法兰边贴合内饰表面，既可以遮挡安装缝隙保证内饰外观的整体性，也能承担杯托放置重物时的上部支撑力，避免杯托受重下坠脱落。两个杯位之间做了内凹的过渡曲面，没有生硬的直角隔断，一方面可以适配直径略大的异形杯身，比如带握把的马克杯、大口径的运动水杯，提升空间利用率，另一方面也能减少直角位置的应力集中，提升注塑件的结构强度，避免长期受挤压出现开裂。杯托的内腔深度做了针对性设计，能够覆盖常规饮品瓶身三分之二以上的高度，侧向的包裹性足够，即使车辆经过颠簸路面，杯身也不会出现大幅晃动，同时内腔底部没有做多余的凸起结构，平底设计可以适配不同底部造型的容器，不会出现杯底悬空放置不稳的问题。从安装边界来看，上部法兰的矩形轮廓尺寸需要和中控开孔做零对零的匹配公差，法兰厚度和内饰板的表层厚度保持一致，装配后不会出现凸起或者凹陷的阶差，保证内饰的触感平顺；下部的两个圆柱形沉腔的外径尺寸，需要和中控内部的预留避让空间匹配，安装时不会和内部的线束、空调风道、扶手锁止机构产生干涉，沉腔的底部预留了2mm以上的安全间隙，避免车辆行驶过程中振动产生异响。材质选用常规的内饰注塑PP材质，表面做细咬花处理，既可以提升和杯身之间的摩擦力，减少杯身滑动，也能和周边内饰的表面质感保持统一，不会出现突兀的视觉差。实际装车验证阶段，这类杯托需要做承重测试、颠簸耐久测试，单杯位放置满装1L的水瓶，经过连续颠簸路况测试后，不能出现变形、开裂、松脱的问题，同时取放杯身的过程要顺畅，不能出现卡滞，日常使用时洒落的少量液体可以直接取出擦拭，维护难度低。
