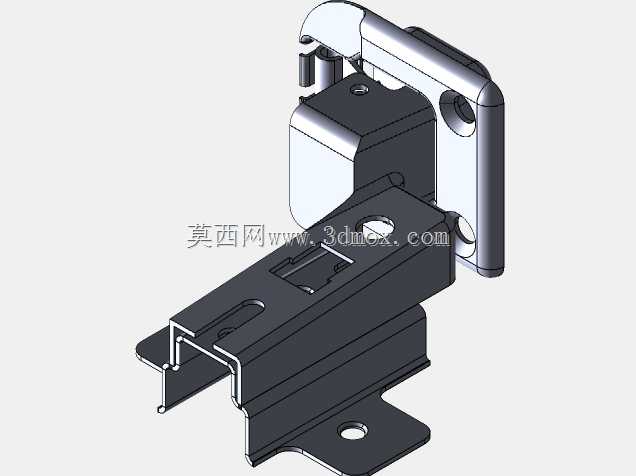

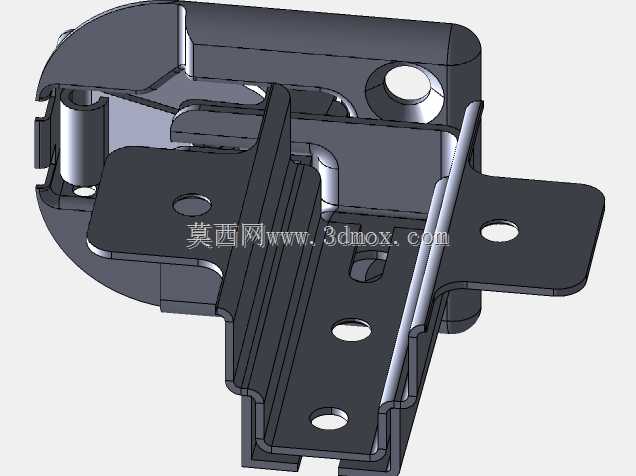

90度上翻门阻尼缓冲铰链结构

这款90度开启角度的上翻式铰链，主要应用于各类上翻开启的柜门、设备检修门、家具翻板结构中，区别于普通平开铰链的转动轨迹，其专门适配门板向上翻转90度后保持悬停的使用需求，在民用家具、小型设备舱门、吊柜上翻门场景中使用率极高。从结构设计来看，该铰链采用多段式冲压钣金叠合结构，底座部分预留两个标准安装孔位，可直接通过自攻螺丝固定在柜体侧板的预设安装位上，安装时底座与柜体贴合面做了防滑压纹处理，避免长期开合后出现固定位偏移的问题。转动臂部分采用弯折成型的高强度冷轧钢材质，铰接位置内置阻尼缓冲结构，能够在门板闭合到最后15度行程时自动减速缓冲，避免门板与柜体碰撞产生异响，同时也能防止夹手风险。与门板连接的固定座预留了调节余量，安装完成后可通过侧边的调节螺丝微调门板的前后、左右位置，抵消柜体加工或门板裁切产生的尺寸误差，降低现场安装的调试难度。从安装边界来看，该铰链适配的门板厚度范围在16mm到22mm之间，安装时需要在门板对应位置预留深度不小于12mm的铰杯孔，铰杯孔中心距门板边缘的距离保持在3mm到5mm区间即可保证开合顺畅，不会出现门板与柜体侧板剐蹭的问题。铰链翻转到90度最大开启角度时，门板下沿与柜体上沿的预留间隙不小于2mm，能够适配绝大多数常规厚度的封边条，不会在开合过程中磨损封边。在实际选型过程中，单只该款铰链的承重上限为8kg，常规宽度600mm以内的上翻门搭配两只该款铰链即可满足承重需求，若门板宽度超过800mm则需要增加铰链数量或搭配额外的气撑结构辅助承重。结构设计上，铰接点的转轴采用不锈钢销轴，避免长期处于潮湿环境下出现锈蚀卡滞的问题，所有冲压钣金件表面都做了黑色电泳处理，耐磨性能优于普通喷塑涂层，经过五万次开合测试后结构旷量不超过0.2mm，能够满足长期高频使用的需求。不同于普通明装合页，该铰链在门板闭合状态下完全隐藏在门板与柜体的缝隙之间，外露部分仅为底座的少量结构，外观整体性更强，适配各类简约风格的家具或设备外观设计。
