汽车白车身弧形连接结构件设计

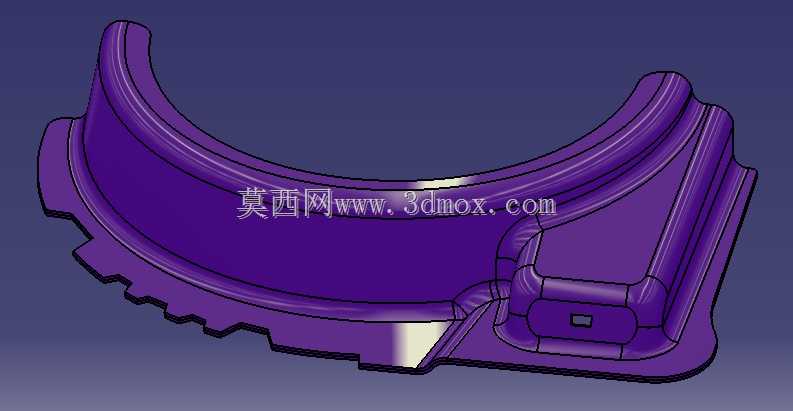

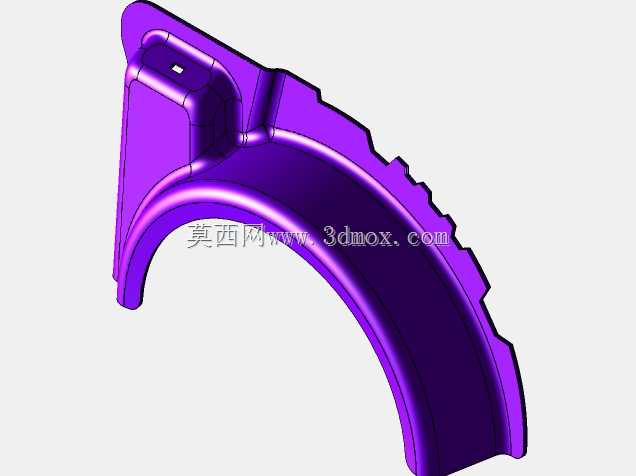

该弧形结构件属于白车身焊接总成中的内侧连接构件，主要布置在轮拱与侧围内板的衔接区域，承担分散轮边振动载荷、衔接侧围冲压件与轮罩安装位的作用，日常工况下需要承受路面颠簸带来的交变应力，同时要为轮拱内侧的线束固定、隔音棉粘贴提供安装基准面。从结构设计逻辑来看，构件整体采用大曲率弧形主体轮廓，完全匹配轮拱的内凹曲面走向，边缘设置的多道阶梯式翻边，一方面是为了提升薄壁冲压件的整体刚性，避免车辆行驶过程中薄壁件产生共振异响，另一方面翻边处预留的焊接接触面，能够和相邻的侧围内板、轮罩支撑板形成稳定的点焊连接位，每段翻边的搭接量控制在12-15mm区间，符合白车身点焊的工艺可达性要求，不会出现焊枪无法伸入的操作死角。构件右侧延伸出的凸台结构，是专门预留的附属件安装位，凸台中心的方形定位孔，能够为轮速传感器线束固定卡扣、或者内饰板安装支架提供精准定位，凸台周边设置的圆角过渡，能够避免冲压过程中出现应力集中导致的开裂问题，同时也能减少装配过程中锐边划伤操作人员、割破线束保护层的风险。构件外侧边缘的齿状凸起结构，是和相邻加强板的卡接预定位结构，在焊装工位上，操作人员可以先通过这些齿状结构将构件卡入相邻钣金的对应卡槽内，完成预固定后再进行点焊作业，不需要额外使用工装夹具夹持定位，能够有效提升焊装线的装配效率，减少工位辅助工装的投入成本。从安装边界来看，该构件的所有安装面都和白车身坐标系保持对应基准，弧形内侧的曲面轮廓和轮胎运动包络保持15mm以上的安全间隙，不会在轮胎上下跳动、转向过程中出现运动干涉，构件整体的料厚选用和周边侧围内板保持一致，焊接后的变形量控制在0.8mm以内，能够保证后续内饰件安装时的面差符合整车装配公差要求。设计过程中针对构件的应力分布做了针对性优化，在弧形曲率最大的受力集中区域，通过局部型面的微凸筋设计提升结构强度，不需要额外增加料厚就能够满足刚度要求，兼顾了轻量化和结构强度的平衡，构件表面的所有过渡圆角都按照冲压工艺要求设置，避免冲压成型时出现拉裂、起皱等工艺缺陷，能够直接适配现有冲压线的模具加工参数，不需要额外调整冲压设备的行程与压力参数。
