多安装孔位折弯钣金固定支架结构

项目分类:3D模型 发布时间:2021-09-18 ID:275797
  • 多安装孔位折弯钣金固定支架结构
  • 多安装孔位折弯钣金固定支架结构

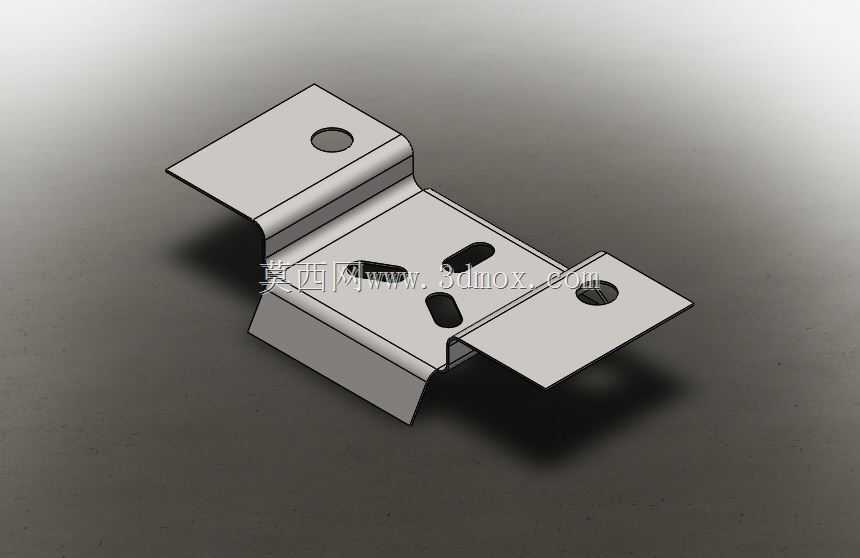

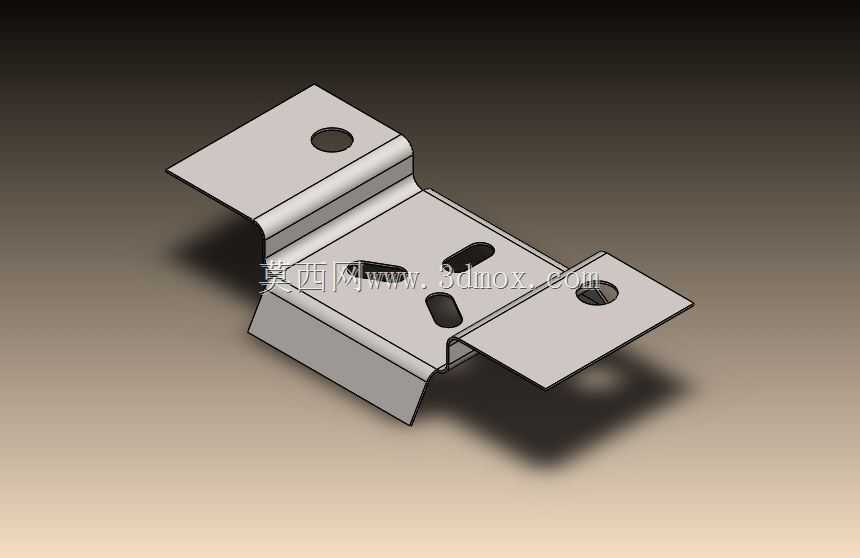

这类折弯钣金支架在工业装配场景里应用十分广泛,小到电气柜内部的元件固定、小型设备的壳体连接,大到自动化产线的辅助定位、轻型工装的承载连接,都能看到这类结构的身影。它的核心作用是通过自身的折弯形态,在两个存在高度差或者安装面存在角度偏移的部件之间,形成稳定的连接过渡,不需要额外加装垫块或者转接件,就能抵消安装面的位置差,减少装配环节的零件数量,降低整体装配的累计误差。从结构设计来看,这个零件采用了多次折弯成型的工艺路线,主体部分是平整的承载基面,两侧延伸出带安装孔的折边,其中一侧折边做了下沉式的折弯处理,另一侧则是平直外伸的安装耳,不同方向的安装孔可以适配不同方向的锁紧需求,不管是从正面锁付螺丝还是从侧面固定,都能找到对应的安装点位,避免安装时出现工具干涉的问题。主体基面上预留的两个长圆孔,是为了适配安装时的位置公差,当对接部件的孔位存在小范围偏差时,不需要重新扩孔或者调整其他部件位置,顺着长圆孔的方向微调支架位置就能完成对位,大幅降低现场装配的调整难度。设计这类钣金件的时候,首先要确认的是各个折弯边的内R角参数,要匹配所选板材的折弯系数,避免折弯后出现开裂或者尺寸超差的问题,所有的安装孔位都要和折弯边保持足够的安全距离,防止冲孔位置距离折弯线太近,折弯时出现孔位拉扯变形的情况。安装边界方面,两侧外伸的安装耳宽度要匹配常用的螺丝垫片尺寸,避免锁付时垫片超出钣金边缘导致压合不牢,整体折弯后的高度差要提前和对接部件的安装面高度做匹配,预留出0.2到0.5毫米的装配间隙,防止零件加工存在公差时出现装配顶死的情况。板材厚度的选择要结合实际承载需求,如果是固定小型电气元件,选用1.2到1.5毫米的冷轧钢板即可满足强度要求,如果是承载稍重的机械部件,就要适当提升板材厚度,同时在折弯处增加压筋结构提升整体刚性,避免长期受力出现折弯变形。这类钣金件的成型不需要复杂的模具,通过常规的数控冲床下料、数控折弯机折弯就能完成加工,加工周期短,成本可控,非常适合小批量的设备改装或者非标设备的快速装配场景,在做三维建模的时候,要提前把折弯扣除的参数设置准确,保证展开后的下料尺寸和实际加工尺寸一致,减少后续试折的调整次数。
