三层抽拉式金属储物抽屉结构设计

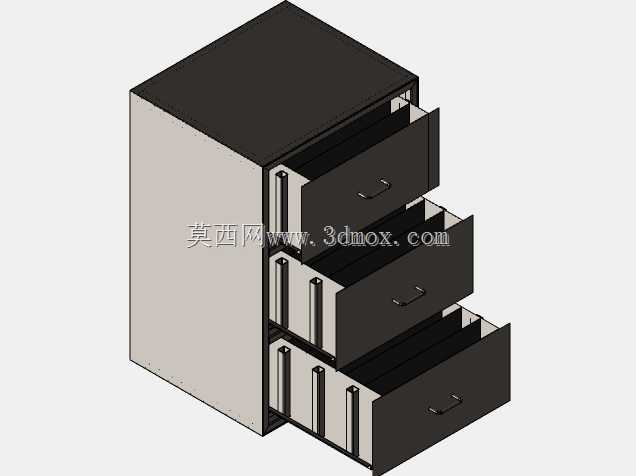

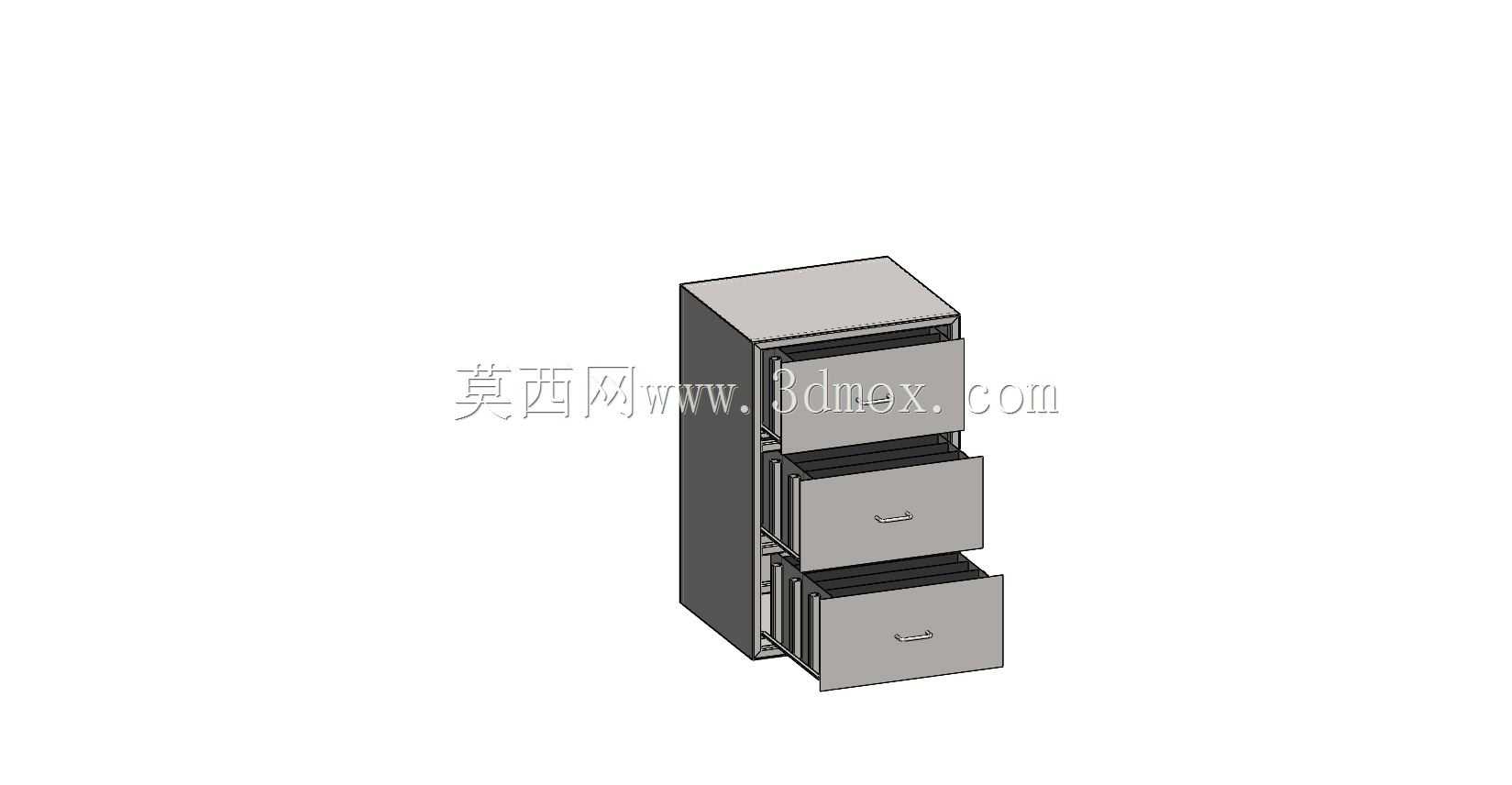

这款三层抽拉式金属储物构件，主要适配工业车间工位旁工具收纳、实验室小型器材分类存放、商用办公区域文件及零散物料规整等场景，相比传统木质抽屉，金属材质的结构在承重、抗形变、耐磨损性能上更适配高频次抽拉、重载存放的使用需求。从结构设计逻辑来看，整体采用立式窄幅布局，单柜宽度控制在适配常规工位侧边间隙的尺寸，不会占用过多横向操作空间，竖向三层的分层设计可根据存放物品的使用频率、类别做区分，最下层可放置重量偏大的金属工具、重型配件，中层放置常用的操作耗材、小型量具，上层放置轻量的零散零件、文档类物品，符合日常取放的操作高度习惯，减少弯腰抬手的动作幅度。抽拉结构采用双侧滑轨支撑，每一层抽屉的滑轨承重冗余按照单屉满载20kg的工况做校核，滑轨行程设置为抽屉可拉出整体深度的80%，既保证取放深处物品时的操作空间，又避免抽屉完全拉出后重心外倾导致柜体倾覆的风险，抽屉面板做了内嵌式拉手设计，没有外凸构件，避免人员通行时发生磕碰，适配车间、实验室这类人员走动频繁的场景。柜体主体采用薄钢板折弯拼接成型，侧板与背板为整板折弯结构，减少拼接焊缝的同时提升整体框架的抗扭刚度，安装时可直接落地放置，也可通过背板预留的安装孔固定在墙面或工位侧架上，适配不同的安装空间条件，落地放置时底部预留10mm的垫高间隙，避免地面水渍、积尘直接接触柜体底部，延长构件的使用寿命。每一层抽屉的内部为无分隔通腔设计，使用者可根据实际存放需求自行加装分隔条，适配不同尺寸的物品存放，抽屉面板与柜体框架的配合间隙控制在1.5mm，既保证抽拉动作顺畅无卡滞，又能避免过大间隙导致灰尘进入抽屉内部，在有防尘需求的存放场景下也能满足基础防护要求。
