钢筋金属板带脚轮可移动钢柜结构设计

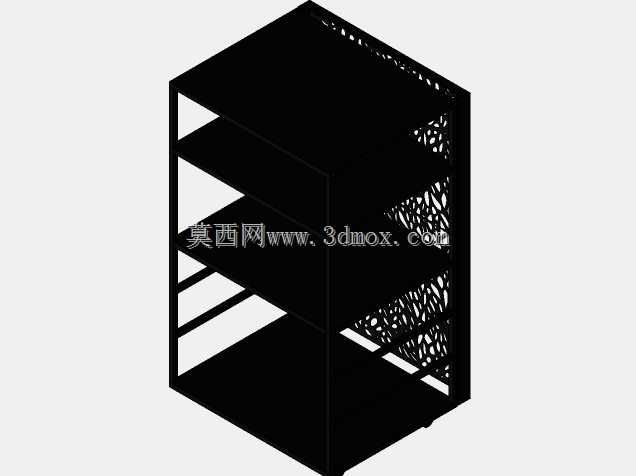

这款可移动钢柜的三维结构设计，核心围绕车间工位物料周转、工具定点存取的实际使用场景展开，在做结构拆解时首先要明确，这类带脚轮的金属柜体，和固定式储物柜的受力逻辑完全不同，移动过程中产生的瞬时冲击、偏载受力，是结构设计阶段需要优先考量的边界条件。柜体主体采用钢筋做框架支撑，搭配冷轧金属板做围板与层板结构，钢筋框架的排布没有采用等距均匀布置的常规思路，而是在柜体底部脚轮安装位、顶部边角受力位做了加密焊接处理，钢筋直径选型匹配额定承载需求，框架焊接节点处预留了打磨余量，避免焊渣凸起影响后续金属板的装配贴合度。金属围板采用折边工艺处理，折边处预留与钢筋框架的卡接位，装配时可先通过卡接定位再做点焊固定，能大幅减少装配过程中的尺寸偏差，也能降低焊接变形对柜体整体平整度的影响。脚轮选用万向带刹车结构，安装位在柜体底部框架的四个角点向内偏移50mm的位置，这个偏移量的设计是为了避免移动过程中脚轮突出柜体边缘剐蹭周边设备，同时也能保证柜体静止放置时的支撑稳定性，不会因为外力触碰出现侧翻风险。柜体的外形尺寸设计参考了常规车间工位的通道宽度，整体宽度控制在800mm以内，深度控制在600mm，高度控制在1200mm，这个尺寸边界既能保证单台柜体可以顺利通过车间1m宽的人行通道，也能适配大多数工位旁的预留摆放空间，不会占用过多操作区域。层板的支撑结构采用可调节孔位设计，孔位间距设置为50mm，使用者可以根据存放物品的高度灵活调整层板间距，适配不同尺寸的工具、物料存放需求，层板边缘做了15mm高的翻边处理，避免移动过程中存放的物品滑落。在做三维建模时，钢筋框架的焊缝处做了简化处理，但保留了焊脚尺寸的参考标注，金属板的折边圆角、装配间隙都按照实际钣金加工的工艺要求设置，脚轮的安装孔位、连接螺栓的规格都做了匹配设计，导出的工程图可以直接用于下料加工。这类带脚轮的钢柜除了车间工位使用外，也可以用于仓储区域的零散物料分类存放、维修班组的随车工具转运，移动时解锁脚轮刹车即可推动，到达指定位置后锁死刹车就能保证柜体稳定，不会出现滑移问题。设计过程中特意规避了复杂的曲面结构，所有金属板件都采用常规钣金工艺即可加工，钢筋框架也采用标准型材切割焊接，不需要开模定制，能有效控制加工成本，同时结构的耐用性也能满足工业场景下高频使用的需求，不会因为频繁移动出现框架变形、板件脱落的问题。
