飞利浦CK LED照明系统电源接线盒结构

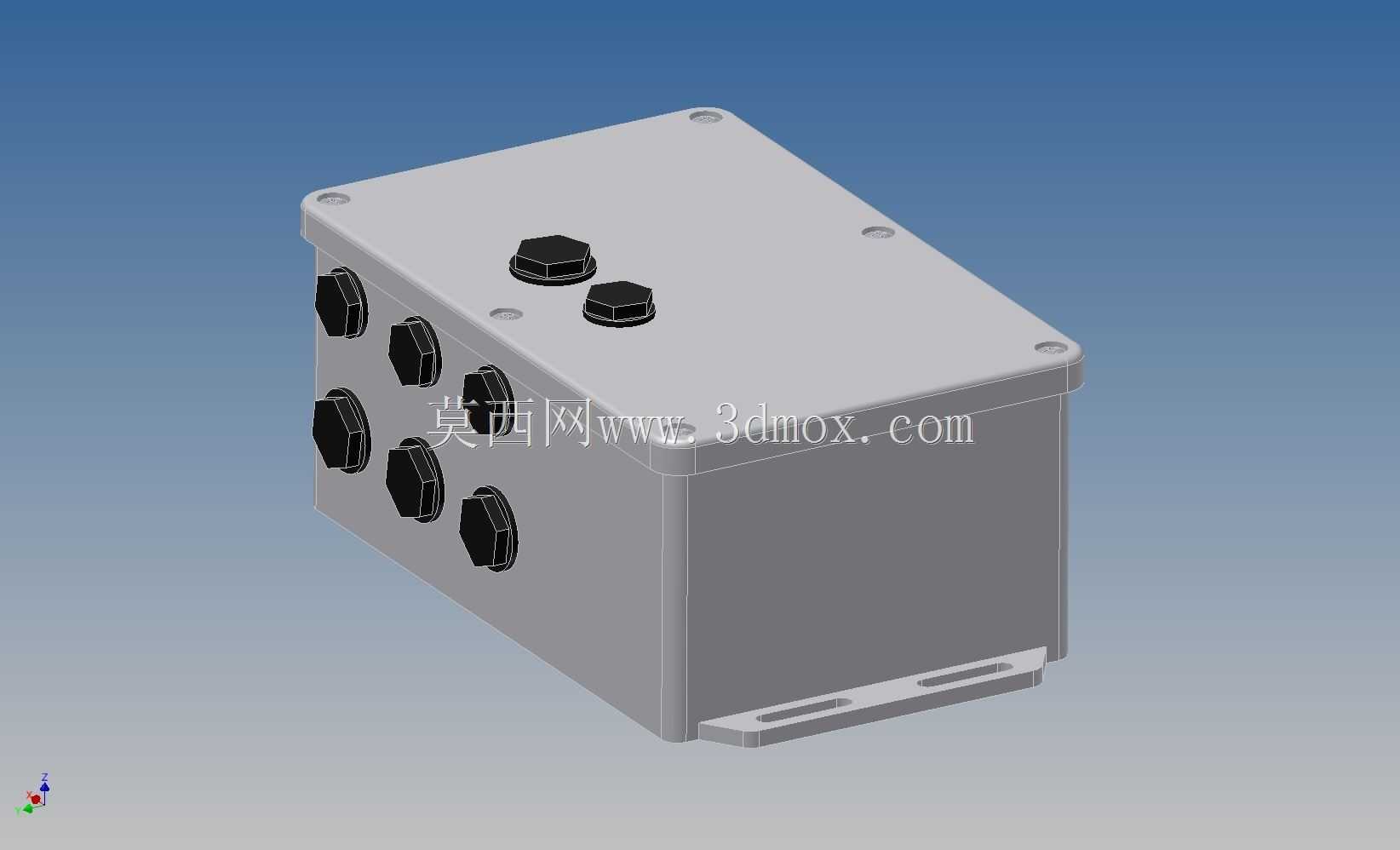

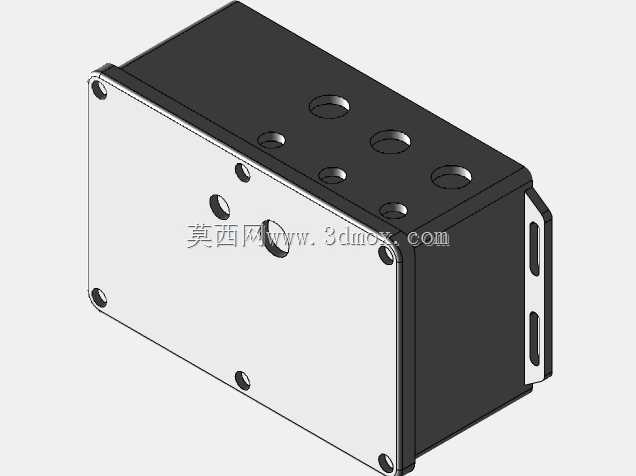

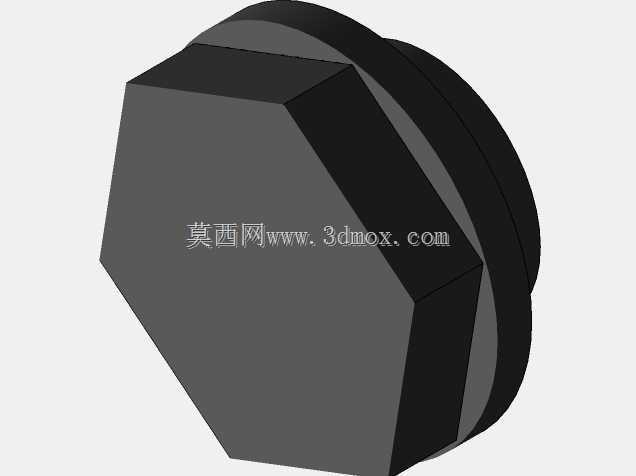

这款电源接线壳体主要面向户外及工业场景下的LED照明供电配套使用，常见于厂区道路照明、大型场馆户外亮化、市政景观照明项目的供电节点部署，承担电源转换模块的防护、线路转接分配的核心作用，能够在露天多尘、存在短时淋水的工况下为内部供电电路提供可靠的物理防护。从结构设计来看，壳体采用压铸铝合金材质的整体式盒身搭配平板式上盖，合缝处预留密封胶条安装槽位，配合上盖周圈均匀分布的沉头安装孔，可实现盒体与上盖的均匀压紧，满足IP65级别的防护要求，避免雨水、粉尘侵入内部造成电路短路。盒体侧面预留了多组格兰头安装位，分为上下两排对称排布，可根据现场布线需求接入主供电进线、多路LED负载出线，每个接线位都做了加厚凸台处理，避免开孔处应力集中导致壳体开裂，同时为格兰头的锁紧提供足够的螺纹啮合长度。盒体顶部设置了两个凸起的旋钮式调节端盖，对应内部电源模块的输出参数调节电位器，无需拆开上盖即可完成现场输出电压、电流的微调，大幅降低后期运维的操作难度。盒体底部延伸出两个带长圆孔的安装支脚，长圆孔的设计可以抵消安装面的加工误差，适配不同孔距的安装支架，安装时可通过膨胀螺栓或抱箍将壳体固定在灯杆侧壁、设备支架或者混凝土基座上，支脚与盒身采用一体化压铸成型，连接处做了圆弧过渡加强筋，能够承受户外长期风载带来的振动载荷，避免支脚断裂。内部腔体预留了标准导轨安装位，可直接固定标准尺寸的开关电源模块、接线端子排，无需额外打孔固定，腔体边角做了圆角处理，避免布线时划伤线缆绝缘层，同时预留了接地柱安装位，可实现壳体的可靠接地，满足电气安全规范要求。整体外形方正，边角做了小圆弧钝化处理，既减少压铸时的应力集中问题，也能避免安装运维过程中尖锐边角划伤操作人员，壳体表面做了喷塑处理，具备良好的耐紫外线、耐腐蚀性能，可在沿海高盐雾、工业厂区高腐蚀的环境下长期使用，不会出现表层脱落、壳体锈蚀的问题。
