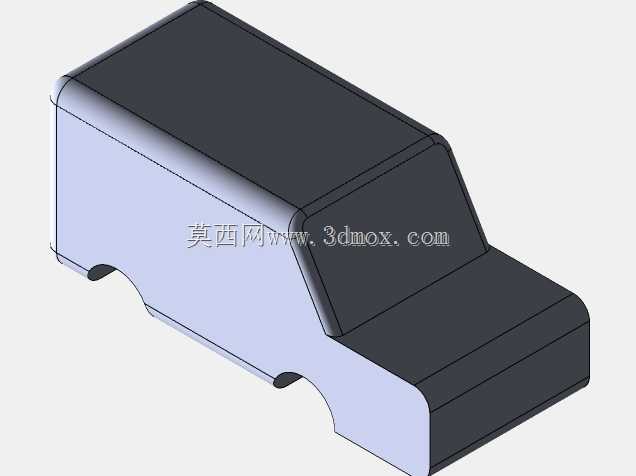

空气动力学分析用简化汽车挡块结构

在汽车空气动力学研发流程中，这类简化挡块结构是流场仿真与风洞验证阶段常用的基准测试载体，不同于量产车型的精细化数模，它剔除了外饰件、底盘管路、格栅开口等非核心干扰特征，仅保留乘员舱、引擎舱、轮拱区域的核心轮廓边界，能够在仿真计算中大幅降低网格划分难度，缩短流场迭代的计算周期，帮助研发人员快速锁定车身核心型面对风阻系数、升力特性的影响规律。从结构设计逻辑来看，该挡块的前挡风区域设置为30度倾角，这个角度是经过多轮流场验证选定的基准值，既覆盖了多数量产乘用车前挡的倾角区间，也能避免角度过于极端导致的流场分离异常，保证测试数据具备工程参考价值。车身侧面采用直壁式简化设计，轮拱位置预留了标准的弧形缺口，可匹配通用的测试用轮胎模型，不需要额外做型面适配，在风洞测试场景中，这种标准化的挡块结构还可作为标定基准件，用来校验风洞流场的均匀度、测力天平的采集精度，排除设备误差对实车测试数据的干扰。在安装边界上，该挡块底部为全平面结构，可直接固定在风洞试验台的T型槽工作台面上，也可适配仿真软件中的标准地面效应模拟边界，不需要额外设计转接工装，底部平面的平面度公差控制在0.1mm以内，避免安装间隙导致的底部流场窜流，影响测试结果的准确性。从功能特性上看，该结构没有设置多余的凸起、凹槽特征，所有棱边均做了R0.5mm的统一倒圆处理，避免尖锐棱边导致的气流提前分离，保证流场状态的稳定性，在CFD仿真计算中，这种简化结构的面网格质量可轻松达到0.8以上的正交质量标准，大幅减少计算发散的概率，适合本科生、刚入行的仿真工程师做空气动力学入门练习，也可作为企业研发部门流场数据库的基准对标模型，用来验证不同湍流模型、不同网格密度下的计算误差。在实际研发场景中，不少车企在全新车型的前期概念阶段，都会先用这类简化挡块做型面角度的多轮迭代，比如调整前挡倾角、车尾溜背角度、引擎盖斜率，快速筛选出风阻表现最优的型面组合，再进入精细化数模的设计阶段，能够有效减少后期实车优化的工作量，缩短研发周期。
