户外登山用带自锁结构安全扣

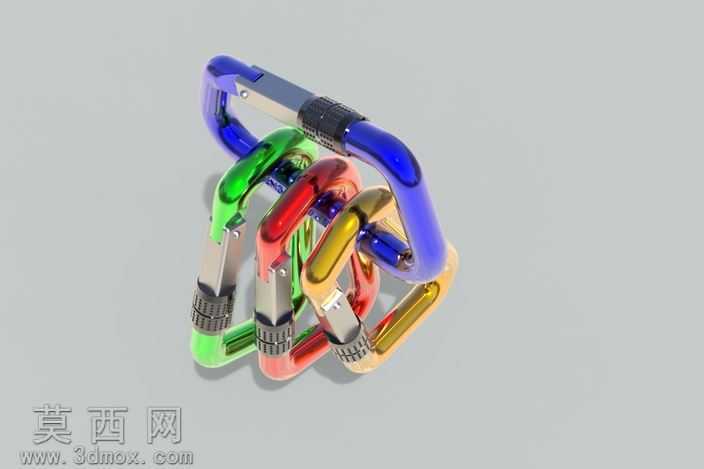

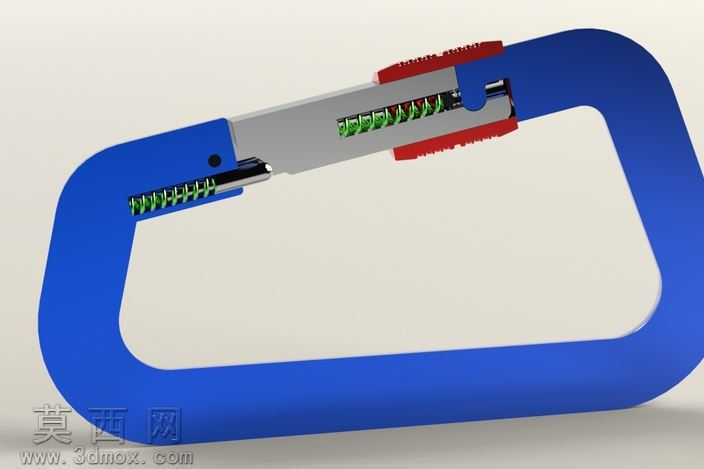

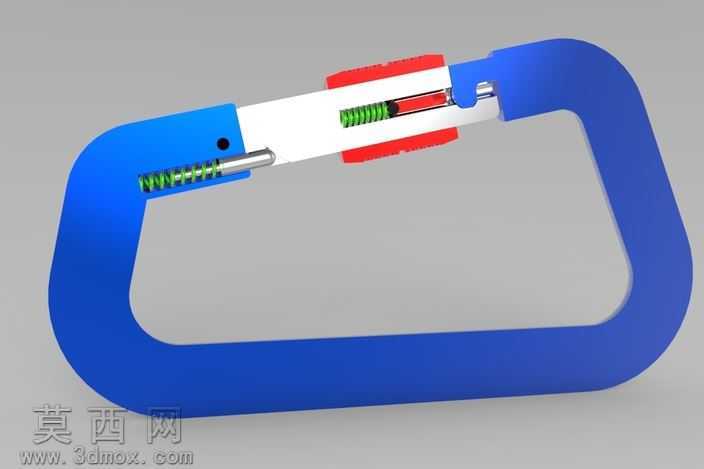

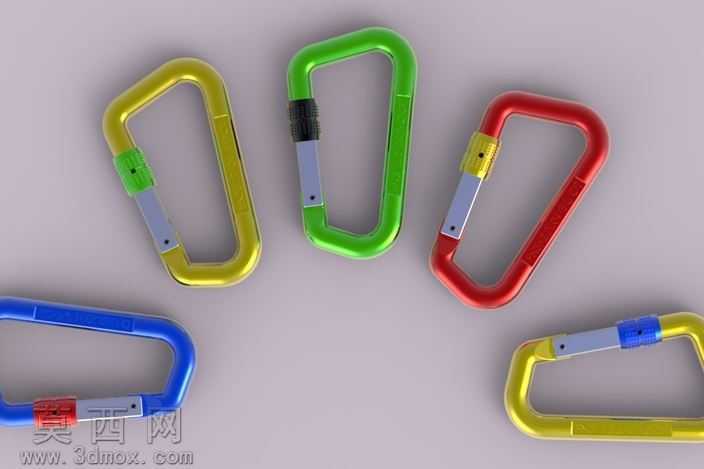

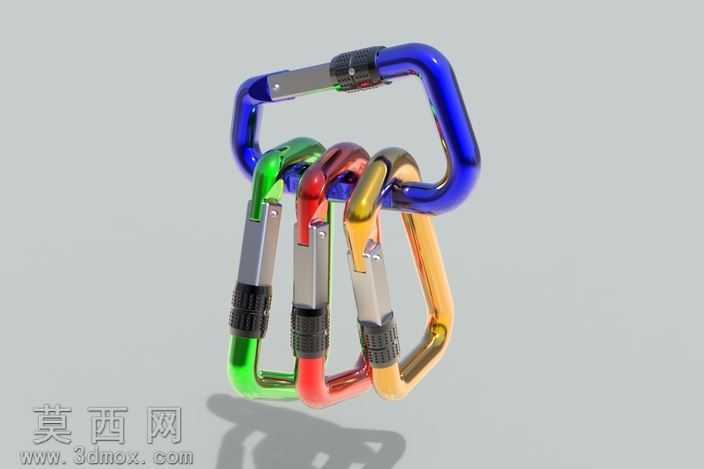

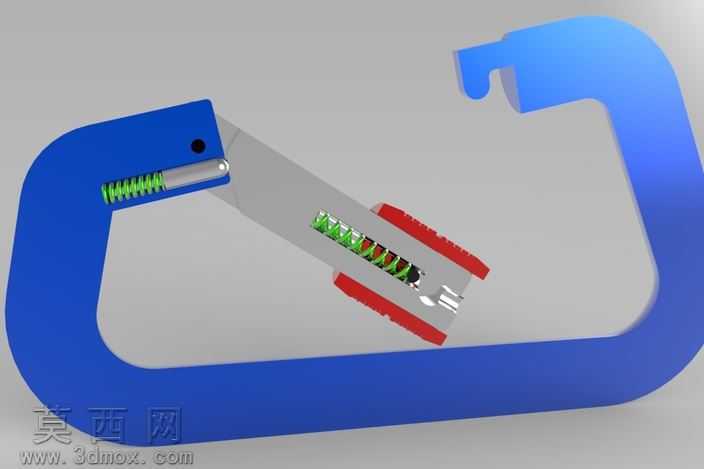

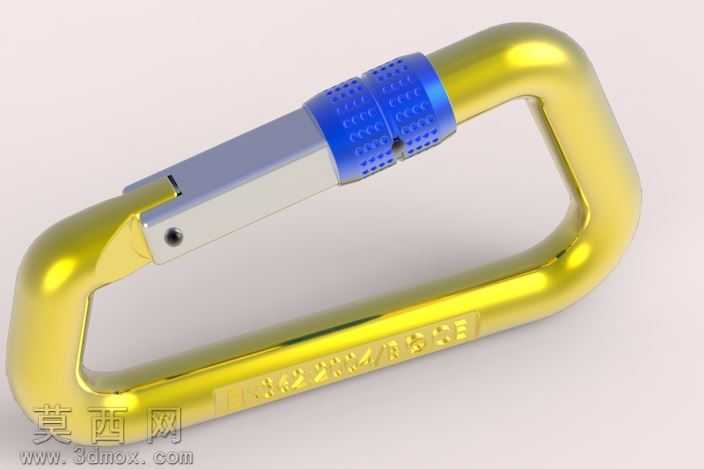

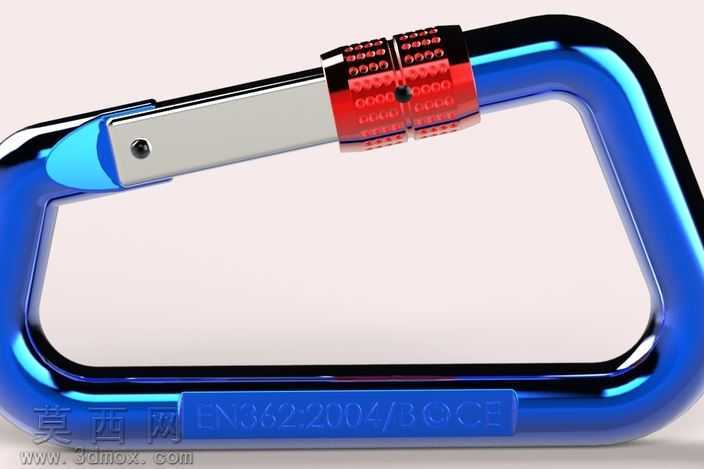

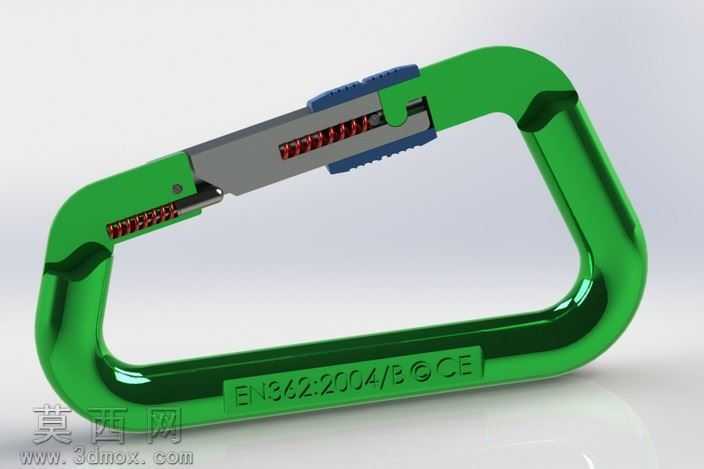

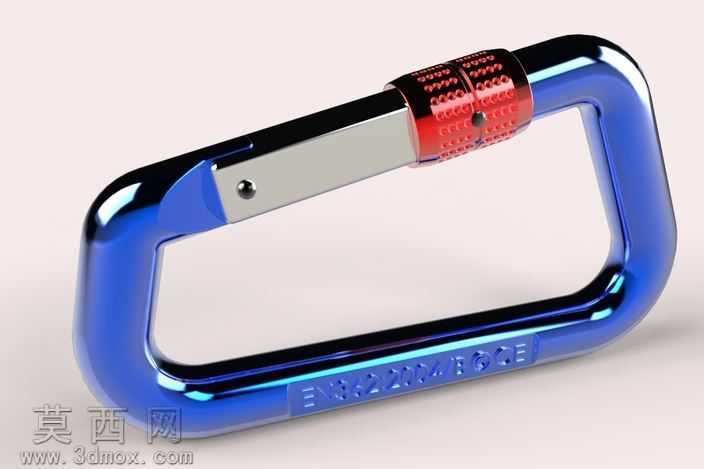

本作品为户外登山场景使用的自锁式安全扣三维模型，建模阶段严格遵循EN362:2004/B类安全扣的行业标准尺寸规范，以SolidWorks为核心建模工具，采用自底向上的装配建模逻辑完成整体搭建。首先绘制安全扣主体的D型轮廓草图，通过拉伸、倒圆角、抽壳等基础特征命令构建铝合金主体的基础形态，针对主体边缘的受力过渡区域做了多段变半径圆角处理，还原真实五金件的冲压成型工艺特征，避免尖锐棱角带来的应力集中问题。锁舌部分单独建模，精准还原内部弹簧的螺旋结构、锁止滑块的防滑齿纹细节，所有装配部件均添加了符合实际运动逻辑的配合约束，可实现锁舌的按压回弹、锁止滑块的滑动解锁动作模拟，完整复现安全扣的开合操作流程。材质与渲染阶段，主体部分赋予高光亮面阳极氧化铝合金材质，调整金属基底的粗糙度、反射率参数，还原绿色氧化层的通透金属质感，表面印刷的CE认证标识、标准编号采用贴图映射方式贴合曲面，避免文字拉伸变形；锁舌部分赋予哑光不锈钢材质，与主体的亮面质感形成视觉区分；内部弹簧采用琴钢丝材质，滑块的防滑区域添加软质橡胶材质，还原不同部件的触感差异。灯光设置采用三点布光结合HDR环境贴图，精准呈现金属曲面的高光反射、边缘倒角的光影过渡，渲染输出的效果图可清晰展示安全扣的结构细节与材质质感。设计思路上，优先保障安全扣的受力结构合理性，主体的弯折区域做了加厚处理，锁止机构采用双重锁止设计，避免意外触碰导致的脱开风险，整体结构紧凑无冗余部件，既符合户外装备轻量化的设计需求，也满足承重安全的性能要求，模型可直接用于产品结构验证、渲染展示、工程出图等场景。
