定向固定型重型单轮支撑滚轮结构

这款定向支撑滚轮是工业物料转运场景中极为常用的移动承载部件，常见于车间重型工具柜、固定式周转料架、中小型设备移动底座、生产线旁工位器具的底部安装位，区别于万向脚轮的转向功能，该款定向轮仅能沿固定直线方向行进，在需要精准对位、直线推送的工位场景中，能避免行进过程中轮组偏摆带来的轨迹偏移问题，降低物料推送时的方向修正成本。

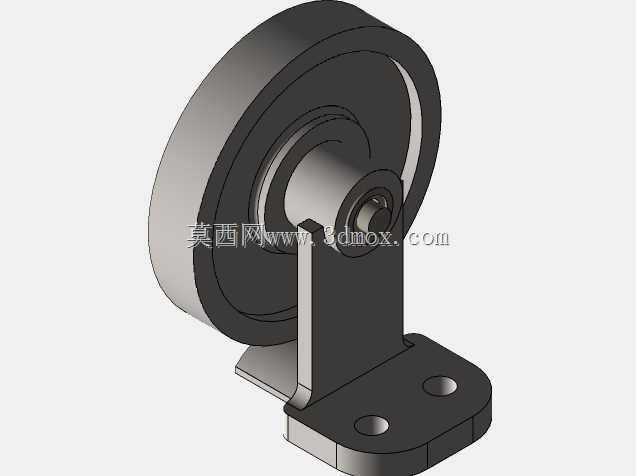

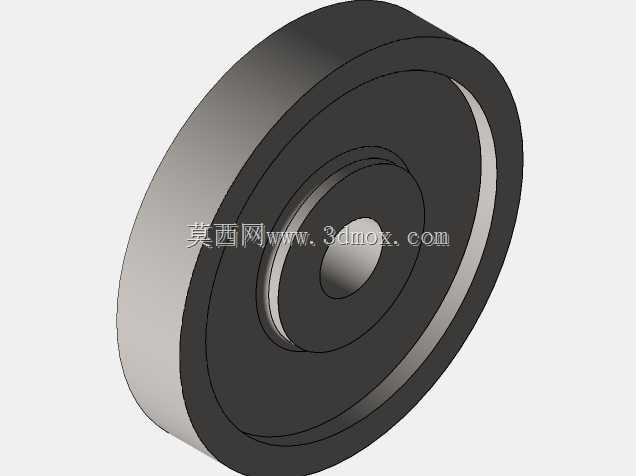

从结构设计逻辑来看，该轮组采用单轮配立式固定支架的组合形式，轮体部分采用外圈高耐磨材质、内圈嵌装滚动轴承的结构，滚动轴承直接穿装在支架的轮轴安装位，轮轴与支架之间采用过盈配合加防脱卡簧的固定方式，避免轮体在重载滚动过程中出现轴向窜动甚至轮轴脱出的问题。支架部分采用厚钢板冲压折弯成型，底部为带两个安装孔的平板式安装座，安装座与立式支撑板之间设置有三角加强筋结构，抵消重载状态下支架受到的弯矩，避免长期承重后支架出现折弯变形。

实际选型安装时需要注意，该款定向轮的安装边界由底部安装座的孔距决定，两个安装孔沿轮体滚动方向对称排布，安装时需要保证同一台设备上的所有定向轮滚动方向完全平行，否则会出现推行卡滞、轮体偏磨的问题。轮体的宽度与直径直接决定单轮额定承载能力，大直径轮体在越过车间地面的焊缝、细小杂物、地坪接缝时的通过性更好，推行阻力更小，适合地面平整度一般的生产车间使用；较宽的轮面能降低对地面的压强，减少对环氧地坪、PVC地坪的压痕损伤，适合对地面防护有要求的洁净车间、装配车间场景。

从功能特性上看，该款滚轮没有设置额外的刹车结构，属于纯定向移动支撑部件，通常会和同规格的万向刹车轮搭配使用，在设备或料架的行进方向前端安装万向轮控制方向，后端安装该款定向轮保证行进轨迹稳定，这种搭配方式既保留了转向灵活性，又避免了全万向轮配置下推行时容易出现的蛇形摆动问题。轮体与支架之间的轴承转动副在出厂时会预注润滑脂，常规工况下长时间使用不需要额外加注润滑，维护成本较低，支架表面做发黑或喷塑处理，能适应车间内存在少量切削液、油污的潮湿工况，不易出现锈蚀问题。在三维建模过程中，该类零件通常会做成通用参数化模型，方便不同承载需求的设计场景直接调用，建模时需要重点保证安装孔位、轮体转动空间、支架安装面的平面度等关键尺寸的准确性，避免后续装配时出现干涉、安装孔对位不准的问题。
