机柜侧装式通用承重抽屉导轨构件

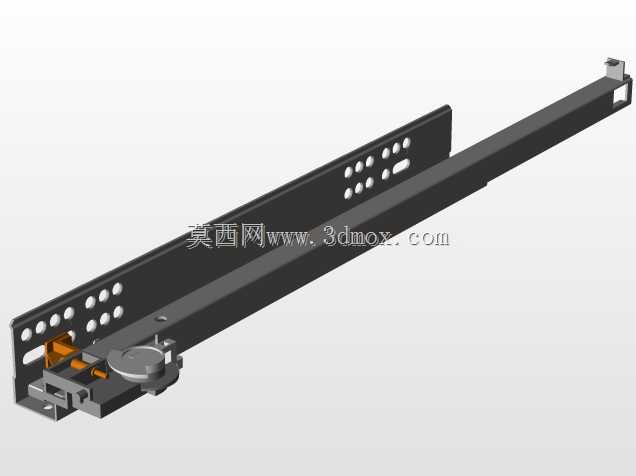

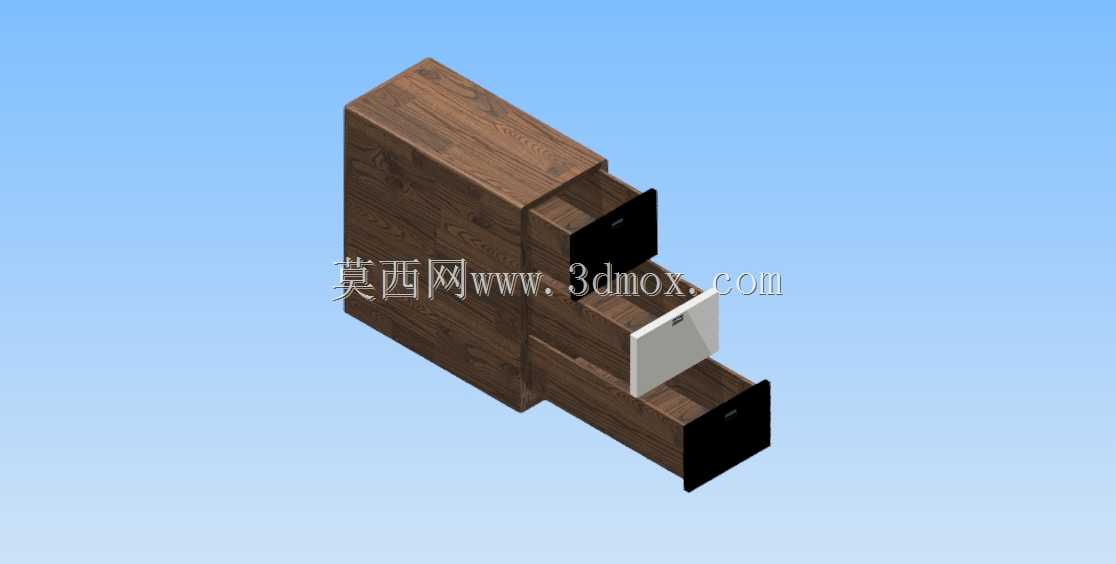

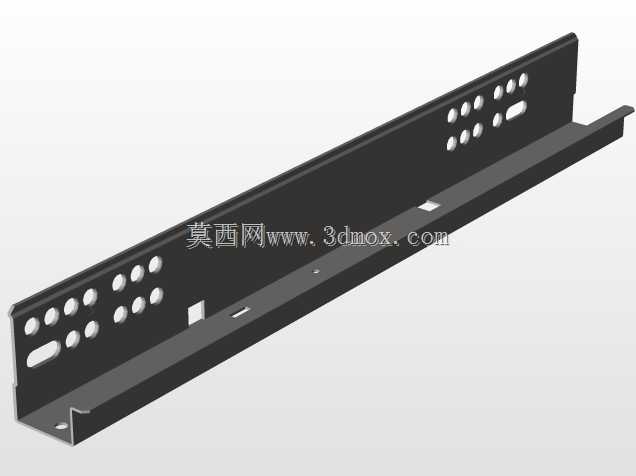

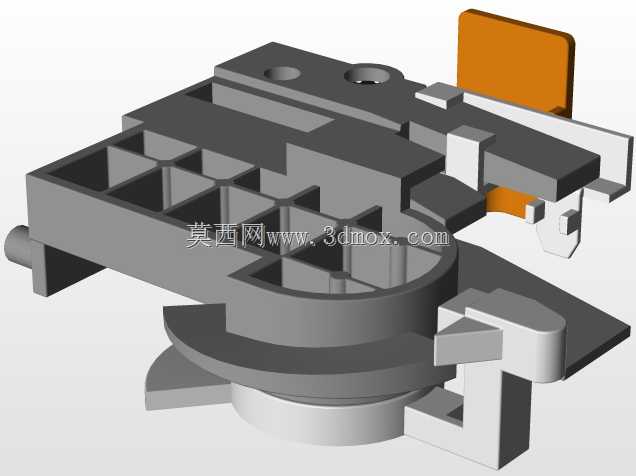

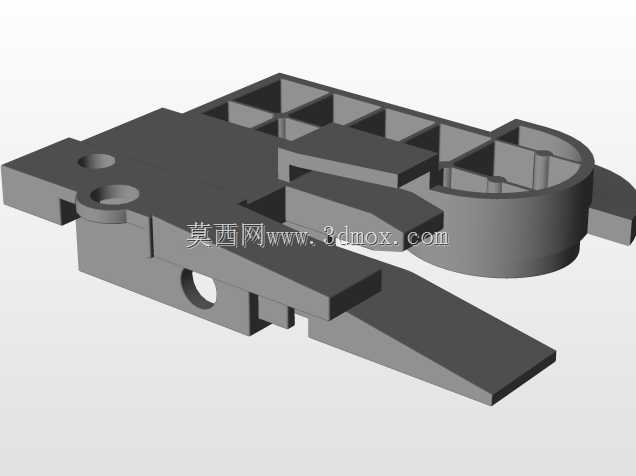

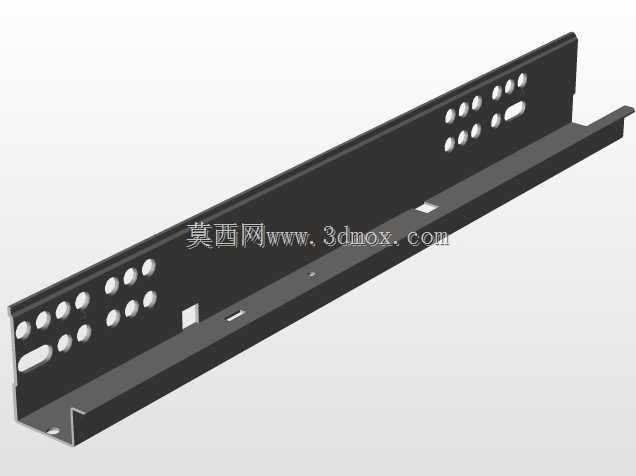

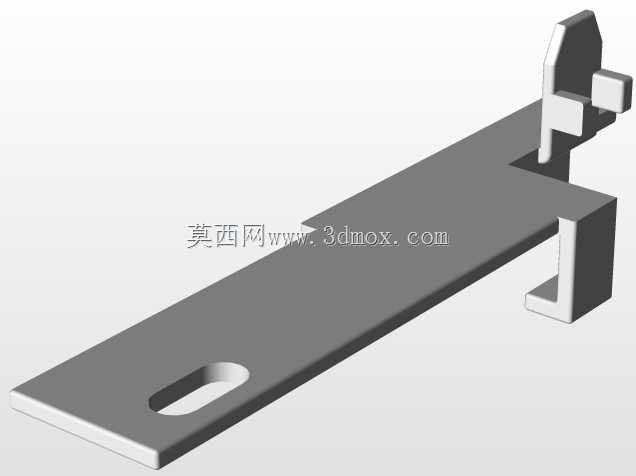

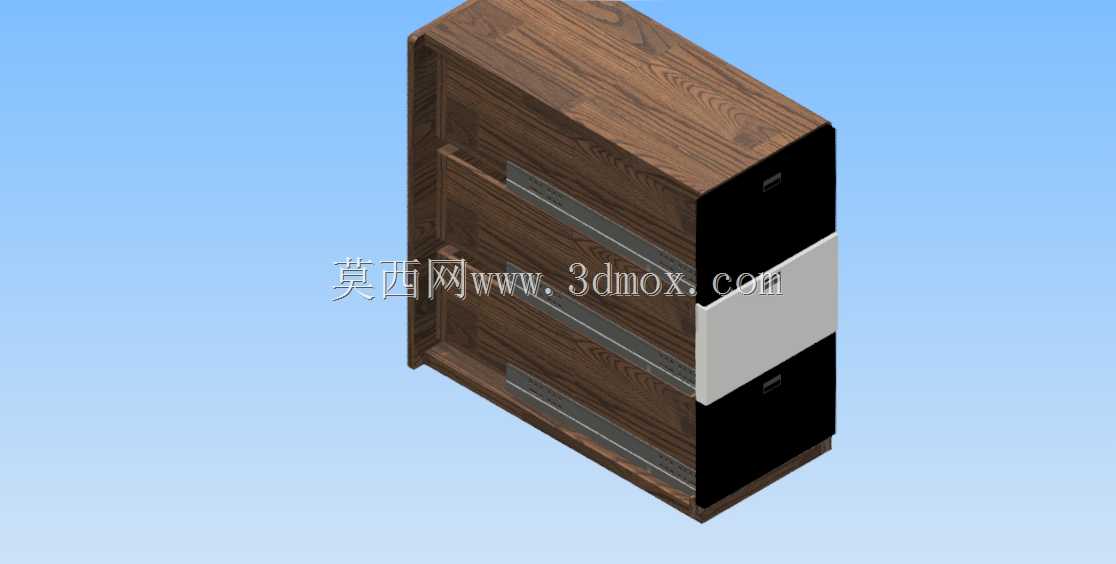

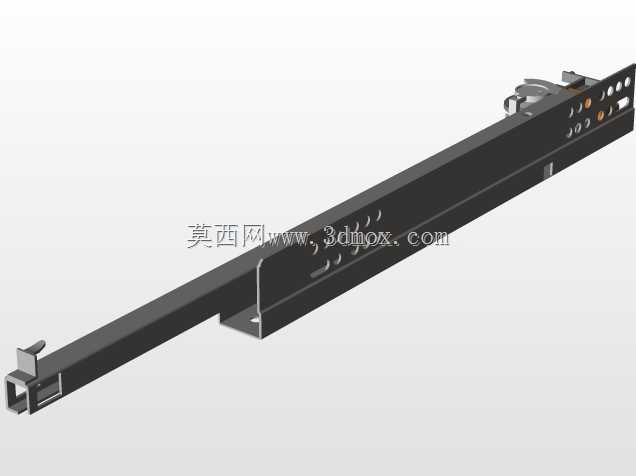

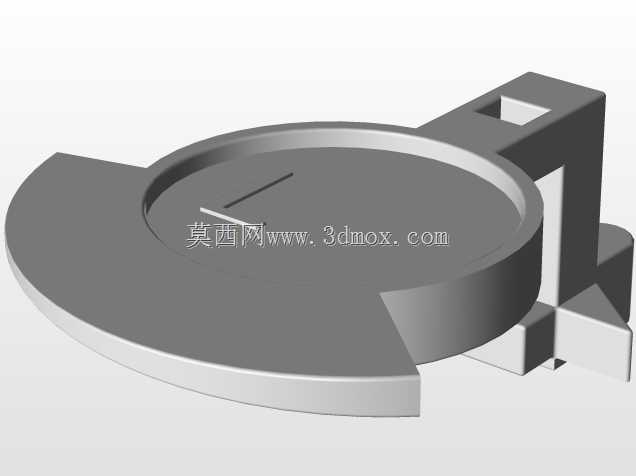

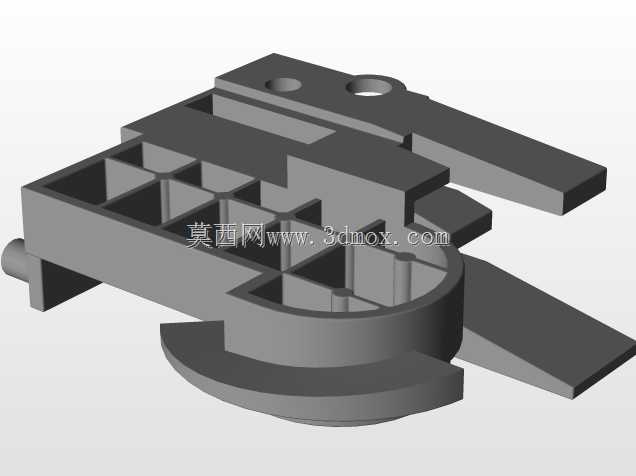

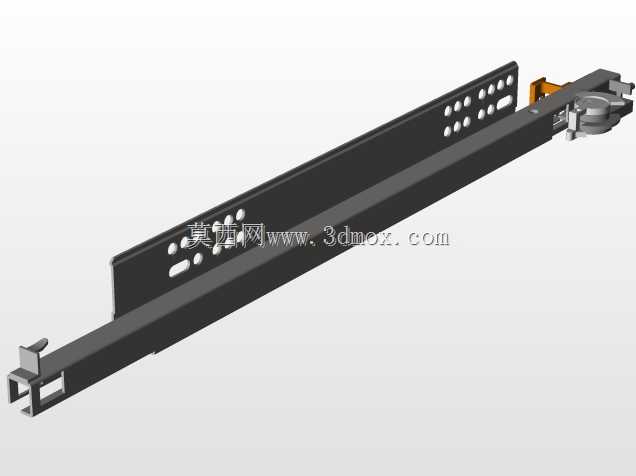

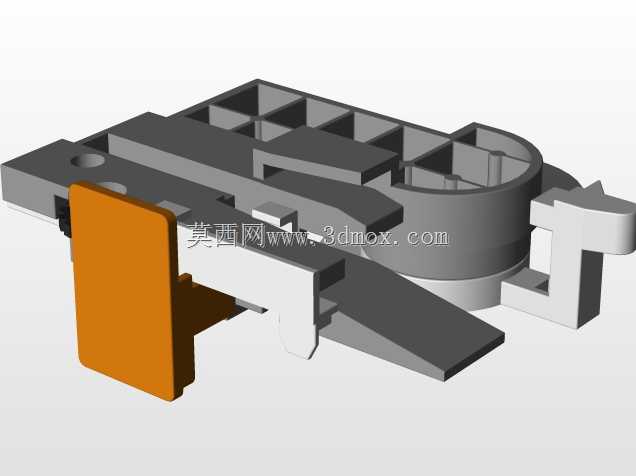

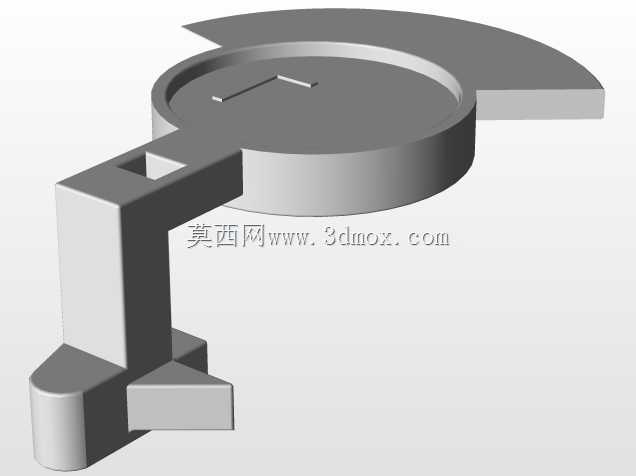

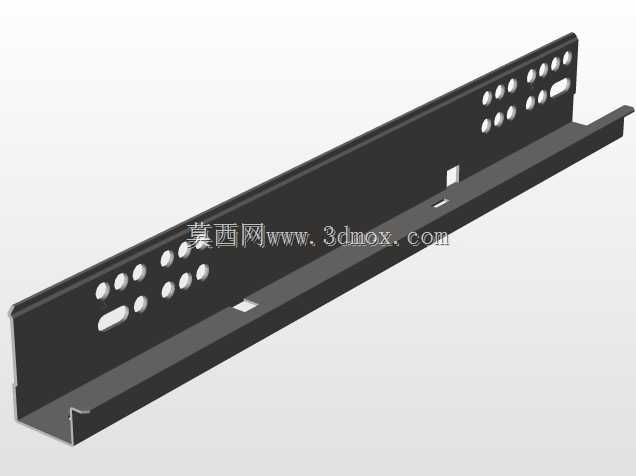

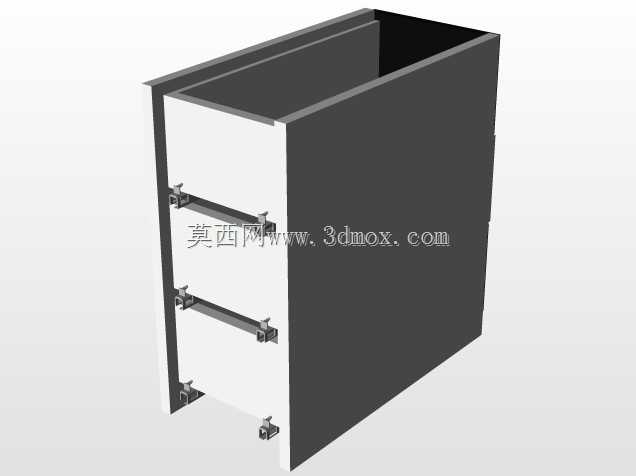

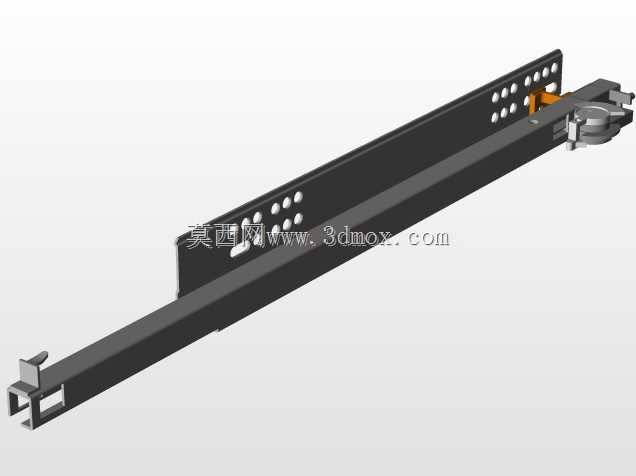

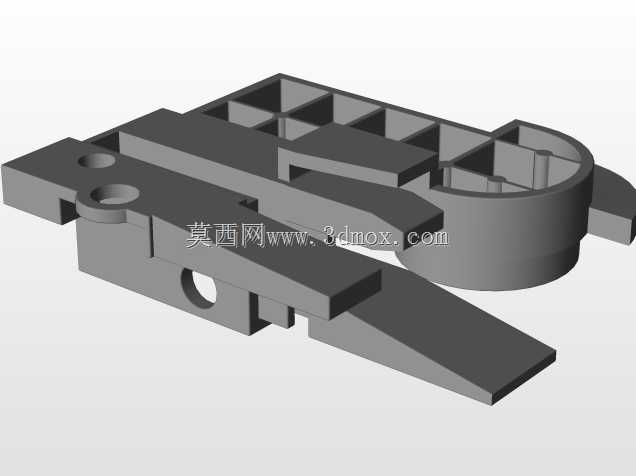

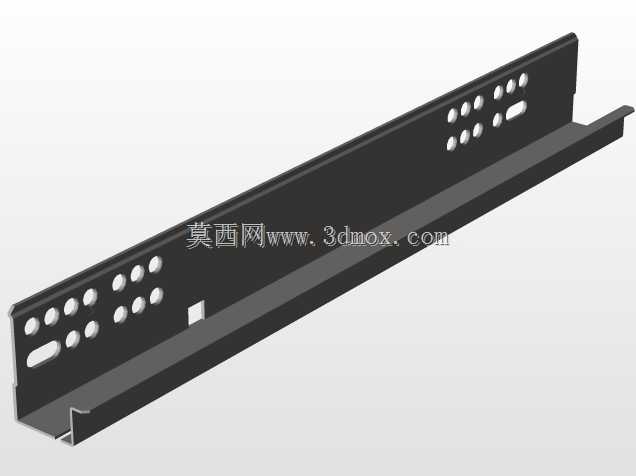

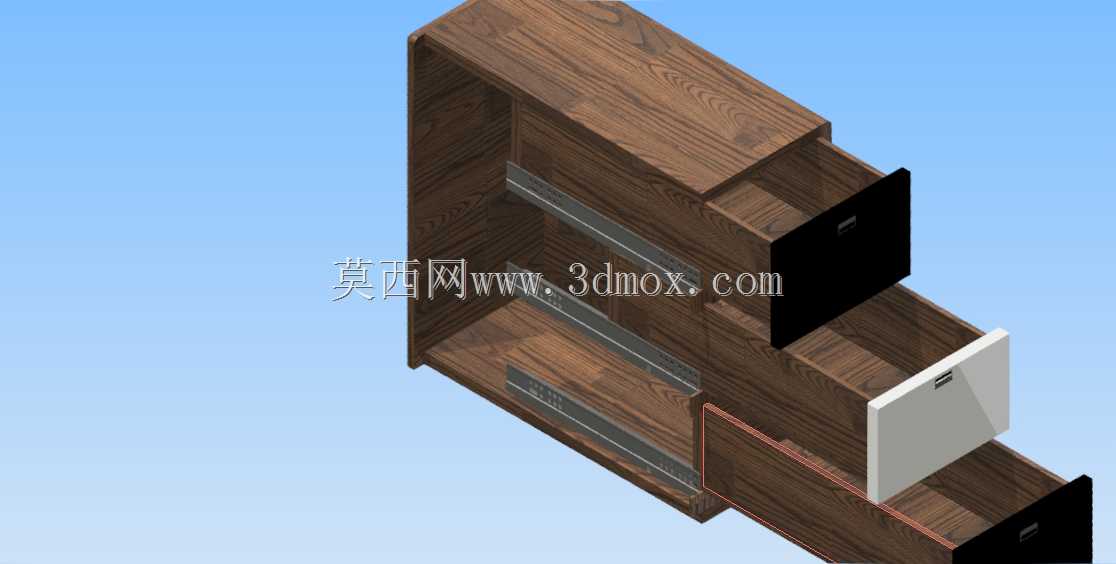

这类钣金成型的抽屉侧装构件，多应用在工业控制柜、网络机柜、嵌入式设备舱的抽拉结构中，作为抽屉与柜体之间的连接承载部件，承担抽屉抽拉过程中的承重、导向与限位作用，日常运维中可承载工具、备件、配线模块等物件，避免抽屉抽拉时出现卡滞、侧偏甚至脱落的问题。从结构设计来看，构件采用冷轧钢板一体冲压折弯成型，整体为长条形薄壁结构，截面通过多道折弯形成加强筋结构，无需额外焊接加强件即可满足常规承重要求，适合批量冲压生产，加工效率高且成本可控。构件上排布的多组圆孔，分别对应柜体侧立柱的安装固定位、抽屉侧板的连接位，不同孔径的孔位适配不同规格的安装螺丝，部分长圆孔预留了安装调节余量，可抵消柜体加工、抽屉制作时的尺寸公差，降低现场装配的对位难度。构件上的异形缺口与冲压凸点，分别对应抽拉行程的限位卡点、滑轨配合的定位结构，装配时无需额外加装限位块，即可限制抽屉的最大拉出距离，防止抽屉过度拉出从柜体中滑脱。设计过程中优先考虑了安装边界的适配性，构件整体厚度控制在薄钢板常规折弯范围内，安装时贴靠在柜体侧板内侧与抽屉侧板外侧，不会额外占用柜内的有效安装空间，适配市面上多数标准19英寸机柜的侧装尺寸，也可根据非标准柜体的安装间距调整孔位排布。构件侧边的外翻折边，一方面提升了长条形构件的整体抗扭刚度，避免长尺寸状态下出现中部弯折变形，另一方面折边形成的光滑导向面，可在抽屉抽拉时与配套的滑动衬件配合，降低抽拉过程的摩擦阻力，长期使用也不会因钣金毛边出现卡涩。构件表面做黑色喷塑处理，既可以提升钣金件的防锈耐腐蚀能力，适配工业车间、机房等多尘或存在一定湿度的使用环境，也能与常规黑色机柜的外观保持统一，不会出现突兀的色差。从实际装配逻辑来看，这类构件一般成对对称安装在抽屉两侧，安装时先通过螺丝将构件固定在柜体立柱的对应孔位，调整水平度后再将抽屉与构件上的连接孔位固定，全程无需复杂的专用工装，普通运维人员即可完成装配更换。构件上的密集小孔除了安装固定作用外，也可在抽拉过程中实现一定的散热效果，避免抽屉内部存放的电气模块因密闭出现积热问题，同时也能减轻构件自身重量，降低原材料消耗。
