透明外壳立式单管抽吸装置结构设计

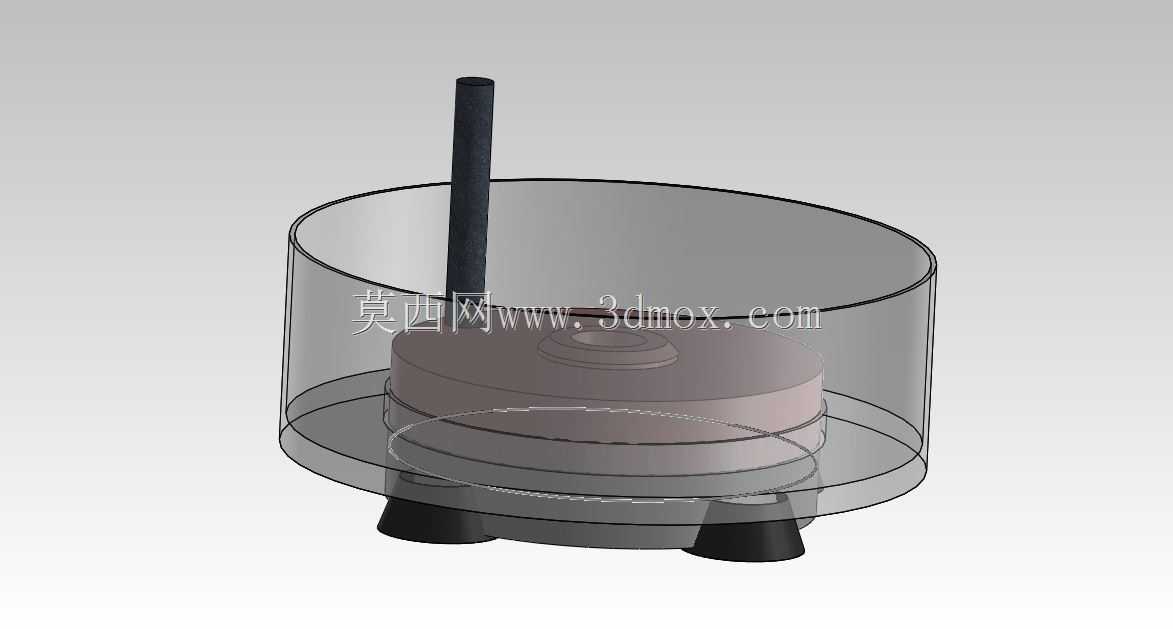

这款立式抽吸类装置的结构设计，首先从实际应用场景出发，适配桌面级小型流体处理、实验室微量液体抽取、小型水族箱排污这类对安装空间有严格限制的使用场景，整体采用圆柱立式布局，最大化压缩横向占用空间，底部三个均布的支撑脚将主体抬升3-5mm的安装间隙，既可以避免底面与放置台面直接贴合造成的积液残留，也能为底部可能存在的走线、排液预留操作空间。设计时优先考虑内部结构的可视性需求，外壳选用透明薄壁圆筒结构，壁厚控制在1.5-2mm区间，既保证足够的结构强度支撑内部组件，也能让使用者直接观察内部腔体的液位变化、叶轮运转状态，日常维护排查故障时无需拆解外壳即可快速判断堵转、积液这类常见问题。内部核心腔体采用阶梯式分层结构，下层放置动力驱动组件，中层设置流体导流腔，上层预留密封安装位连接垂直向上的抽吸硬管，硬管与腔体连接处采用锥面配合密封，无需额外密封件即可满足0.1MPa以内的工作压力需求，减少装配零件数量的同时降低后期密封失效的概率。从安装边界来看，整体主体圆筒直径控制在120mm区间，总高度不含顶部抽吸硬管为85mm，顶部硬管外径10mm，伸出主体上表面的长度可根据实际使用需求调整，默认伸出长度为70mm，适配大部分常规深度的储液容器抽吸作业。底部支撑脚采用圆弧过渡的矮脚结构，与主体底部采用卡扣式连接，无需螺丝固定即可快速拆装，三个支撑脚的安装位置做了等角度均分设计，放置时的稳定性更好，即使在轻微倾斜的台面上也能保持直立状态不会倾倒。功能设计上，内部导流腔做了圆弧过渡处理，避免流体流动时出现直角死角造成的杂质沉积，腔体底部设置了倾斜的导流面，停机时残留的流体会顺着导流面流向抽吸口位置，下次启动时可以快速形成负压，减少空抽等待时间。外壳与上下端盖的连接采用旋扣式结构，旋转30度即可完成拆装，日常清理内部杂质、更换易损件时不需要借助额外工具，徒手即可完成拆解操作，大幅降低日常维护的操作门槛。顶部的抽吸硬管采用标准外径尺寸，可以直接适配市面上常见的同内径硅胶软管，拓展外接管路时不需要额外做转接头适配，通用性更强。
