半剖开槽式弧形保持架结构设计

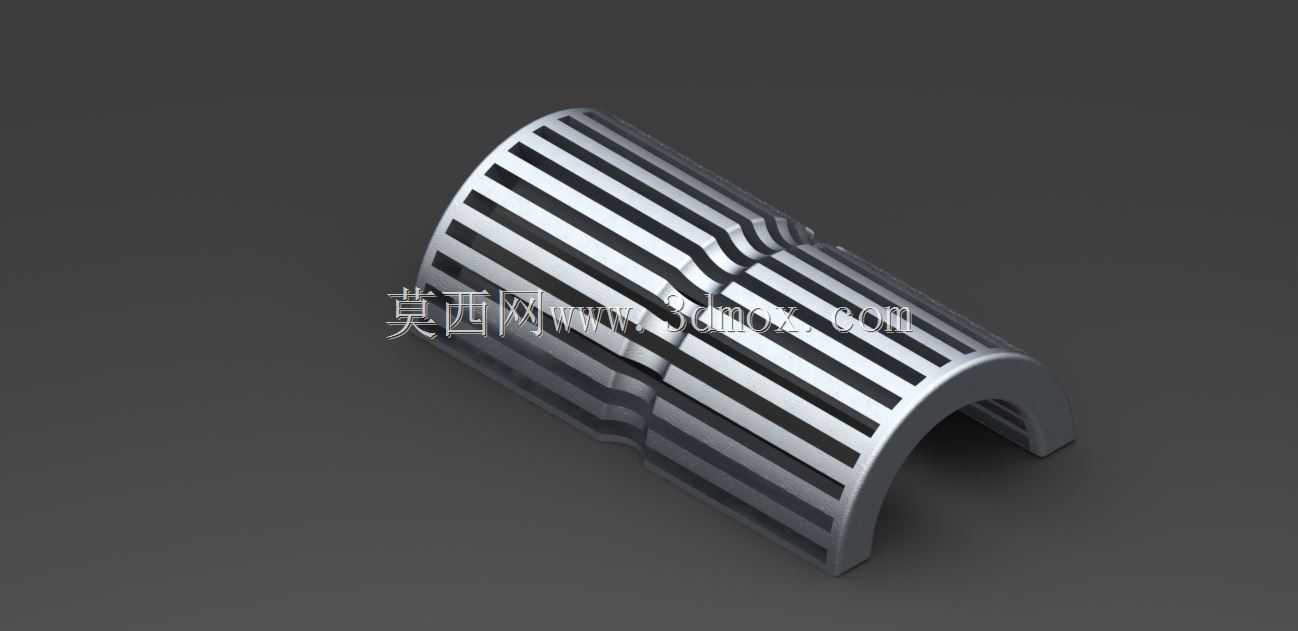

该弧形开槽构件主要应用于滚动轴承的内部支撑场景，作为滚动体的隔离保持部件，在各类旋转传动设备中承担核心限位作用，常见于中小型深沟球轴承、滚针轴承的装配环节，适配电机输出端、机床主轴、汽车传动箱等存在连续旋转运动的工况位置。从功能特性来看，构件采用半圆弧开口结构，整体沿轴向均匀排布等宽通槽，槽体边缘做了圆弧过渡处理，可避免滚动体在运转过程中与槽壁发生硬接触刮擦，相邻槽之间的筋条厚度经过受力校核，既能保证滚动体的周向间距均匀，防止滚动体在运转中出现相互挤压、卡滞的问题，又能在高速旋转工况下维持整体结构的刚度，不会因为离心力作用出现筋条变形外张的情况。设计过程中优先考虑了装配便利性，半剖式的结构无需额外拆分即可直接卡入轴承内外圈之间的滚道位置，槽体的宽度公差控制在滚动体直径的1.02倍范围内，既保证滚动体可以在槽内自由转动，又不会出现过大的窜动间隙，减少运转过程中的异响与磨损。构件的轴向总长度与适配轴承的宽度保持一致，安装时两端面与轴承密封圈的内侧预留0.1mm的间隙，避免运转过程中与密封件发生摩擦损耗；弧形内表面的曲率半径与适配轴承内圈的外滚道曲率匹配，外表面曲率半径与外圈的内滚道曲率保持对应，安装后可与滚道形成稳定的配合间隙，不会在径向出现偏移。从结构细节来看，构件中部设置了一圈环形加强筋，沿周向连接所有纵向筋条，可提升整体抗扭刚度，在承受交变载荷时避免筋条出现弯折断裂，所有槽体的棱边都做了0.2mm的倒角处理，去除加工毛刺的同时，也能在装配时引导滚动体顺利入位，减少装配过程中的磕碰损伤。该结构相比传统整体式保持架，在润滑脂留存方面更具优势，开槽结构可以让润滑脂在运转过程中顺利进入各个滚动体的接触位置，不会因为结构封闭出现润滑不足的干磨问题，同时半剖结构的重量更轻，在高速旋转工况下可降低保持架自身的离心载荷，提升轴承的极限转速表现。实际选型应用时，可根据适配滚动体的直径、数量调整槽体的数量与宽度，弧形半径可根据对应轴承的内外圈尺寸做参数化调整，筋条厚度可根据承载等级做对应优化，重载工况下可适当增加筋条厚度与中部加强筋的宽度，轻载高速工况下可适当减薄筋条厚度降低整体重量，适配不同场景的使用需求。
