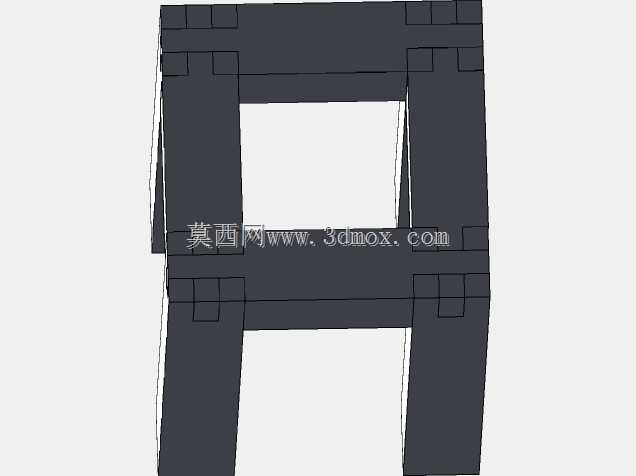

互锁式交叉搭接框架连接构件

这类交叉搭接接头多用于模块化型材框架的快速搭建场景，在工业生产线旁的物料架、设备防护围栏、小型工装台架的组装作业中应用十分广泛，无需额外焊接或打孔，依靠构件自身的榫卯式互锁结构即可完成两根正交型材的交叉固定，能大幅缩减现场组装的工时，也方便后期框架的拆解调整与移位复用。从结构设计逻辑来看，该接头采用上下对称的咬合齿槽布局，每侧接头设置了多道凸起的卡合棱，与对应型材上预设的卡槽完全匹配，装配时只需将两根型材分别对准接头的两个正交方向槽位推入，卡合棱就会嵌入型材侧壁的凹槽内，形成双向的限位约束，可承受垂直于框架平面的侧向载荷，也能抵抗沿型材轴向的拉扯力，避免框架受载后出现节点松脱移位的问题。在安装边界上，该接头的外轮廓与配套型材的外截面尺寸保持一致，装配完成后节点处无突出的外沿，不会在框架外侧形成剐蹭隐患，相邻框架模块拼接时也不会出现干涉问题，接头的内部槽位深度经过匹配计算，型材插入后端面刚好抵到接头内部的定位台阶，无需额外测量插入深度即可保证两根交叉型材的中心轴线处于同一平面，避免框架组装后出现平面度超差的问题。从实际使用的角度出发，这种互锁式搭接接头省去了传统角码连接所需的螺栓、螺母等紧固件，也不需要在型材上额外加工安装孔，对于小批量定制化的框架搭建场景来说，能减少前期的型材加工工序，降低加工误差带来的装配难度，同时节点处的连接强度分布均匀，不会出现紧固件集中受力导致的型材局部变形问题，在频繁需要调整布局的车间临时工位架、展会展示框架、实验室测试台架等场景下，这种接头的复用率远高于传统的固定式连接构件，拆解后不会在型材上留下钻孔或焊接痕迹，型材可重复用于其他框架结构的搭建。设计时特意将接头的交叉部位做了等强度补强，避免正交受力时节点转角处出现应力集中断裂的问题，卡合棱的倒角角度经过反复验证，既能保证装配时的推入顺畅度，又能保证装配后的卡合紧密度，不会因为框架的轻微振动出现松脱异响。
