英特尔LGA775平台CPU水冷散热冷头

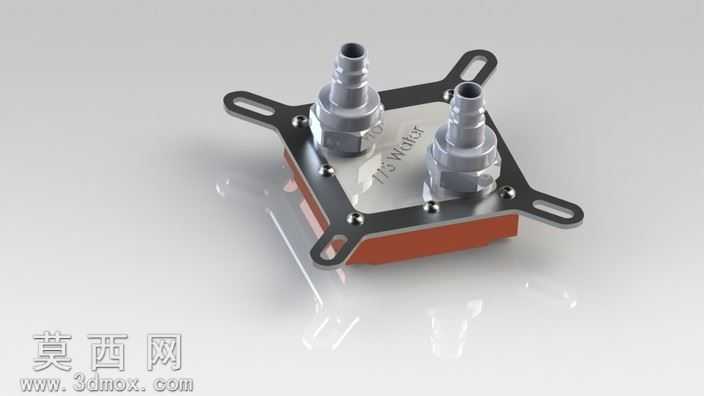

本模型为适配英特尔LGA775接口CPU的hf给水冷头，采用三维建模软件完成全参数化结构设计，建模过程严格遵循电脑水冷散热组件的实际装配逻辑，对每一处结构细节都做了精准还原。模型整体采用方形基座搭配四角延伸安装耳的结构设计，四个安装耳上预留长条形安装孔位，可适配LGA775平台的标准孔距，长孔设计允许安装时做小范围位置微调，降低安装对位难度，安装耳与基座主体做了圆角过渡处理，避免应力集中同时提升外观质感。基座主体采用分层结构设计，底层为与CPU表面接触的导热基座，中层为密封围边结构，上层为盖板结构，各层之间通过多颗内六角螺丝实现紧固连接，中层围边处设计有密封胶条安装槽，可嵌入密封胶圈实现水冷腔的密封，防止冷却液渗漏。盖板上垂直设置两个宝塔式水嘴接头，接头采用外螺纹结构与盖板连接，接头表面设计多圈环形倒刺结构，可牢固卡紧水冷软管，防止通水后软管脱落，两个水嘴分别作为冷却液的进水口与出水口，可在冷头内部形成顺畅的冷却液流道，带走CPU工作产生的热量。渲染阶段采用写实材质表现，金属基座与盖板赋予抛光金属材质，模拟铜质或铝质导热基材的金属光泽，接头部分赋予亮面镀铬金属材质，还原水冷接头的金属质感，中层密封胶条赋予红色橡胶材质，安装螺丝赋予不锈钢金属材质，背景采用浅灰色哑光台面搭配柔和的影棚布光，通过光影反射突出冷头的金属质感与结构层次，清晰展现各部件的装配关系。设计过程中充分考虑水冷头的实际使用需求，整体结构紧凑，安装后不会与主板周边的内存、电容等元件产生干涉，水嘴的高度与间距设置合理，方便用户走管布线，内部流道的设计可保证冷却液充分接触导热基座表面，提升换热效率，模型完整还原了冷头的所有装配细节，可用于水冷散热方案展示、电脑装机模拟、散热结构教学演示等场景。
