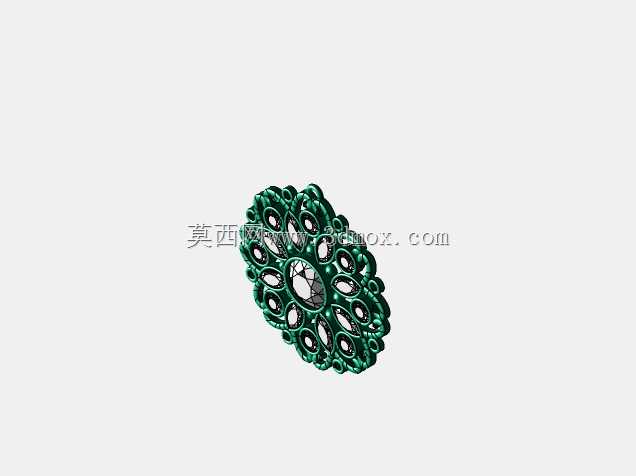

镂空花型镶钻复古吊坠结构设计

这款吊坠的结构设计围绕珠宝佩戴场景展开，日常佩戴时需贴合人体颈部曲线，整体外轮廓采用近圆形对称布局，最大外圆直径控制在22mm，整体厚度不超过4mm，边缘做R0.8mm的圆弧倒钝处理，避免剐蹭衣物或皮肤，适配常规0.8-1.2mm直径的项链挂扣，挂接孔位设置在吊坠顶部居中位置，孔内径1.5mm，孔壁做抛光处理减少挂绳磨损。设计时优先考虑失蜡铸造的工艺可行性，所有镂空筋位的最小厚度控制在0.6mm以上，避免铸造时出现缺料、断筋问题，中心主石镶嵌位采用四爪卡镶结构，爪位高度1.2mm，适配直径4mm的圆形刻面宝石，爪端做圆弧收边，既保证宝石夹持力，又不会出现尖锐棱角划伤皮肤。外围镂空花型采用矩阵式对称排布的水滴形镂空单元，每个镂空单元之间的连接筋位做等宽设计，保证整体结构受力均匀，避免佩戴过程中受挤压出现变形，镂空边缘均做0.2mm的圆角过渡，减少电镀、抛光工序的加工死角，提升成品表面质感。从实际使用场景来看，这类吊坠属于随身佩戴的装饰构件，除了结构强度满足日常佩戴的磕碰、拉扯要求外，整体重量控制在3.2g左右，避免长时间佩戴造成颈部负担，背面做微弧面处理，贴合颈部皮肤的弧度，提升佩戴舒适度。建模过程中需重点把控对称度公差，整体绕中心轴的旋转对称公差控制在0.05mm以内，保证花型排布的规整度，所有曲面衔接处做G2连续处理，避免出现棱线、折面影响成品的金属光泽表现。镶嵌位的尺寸公差需控制在±0.03mm，保证宝石安装后不会出现松动、掉石问题，挂接孔的位置度公差控制在0.1mm以内，保证吊坠佩戴后处于自然居中的状态，不会出现歪斜。
