镂空花型装饰轮结构设计

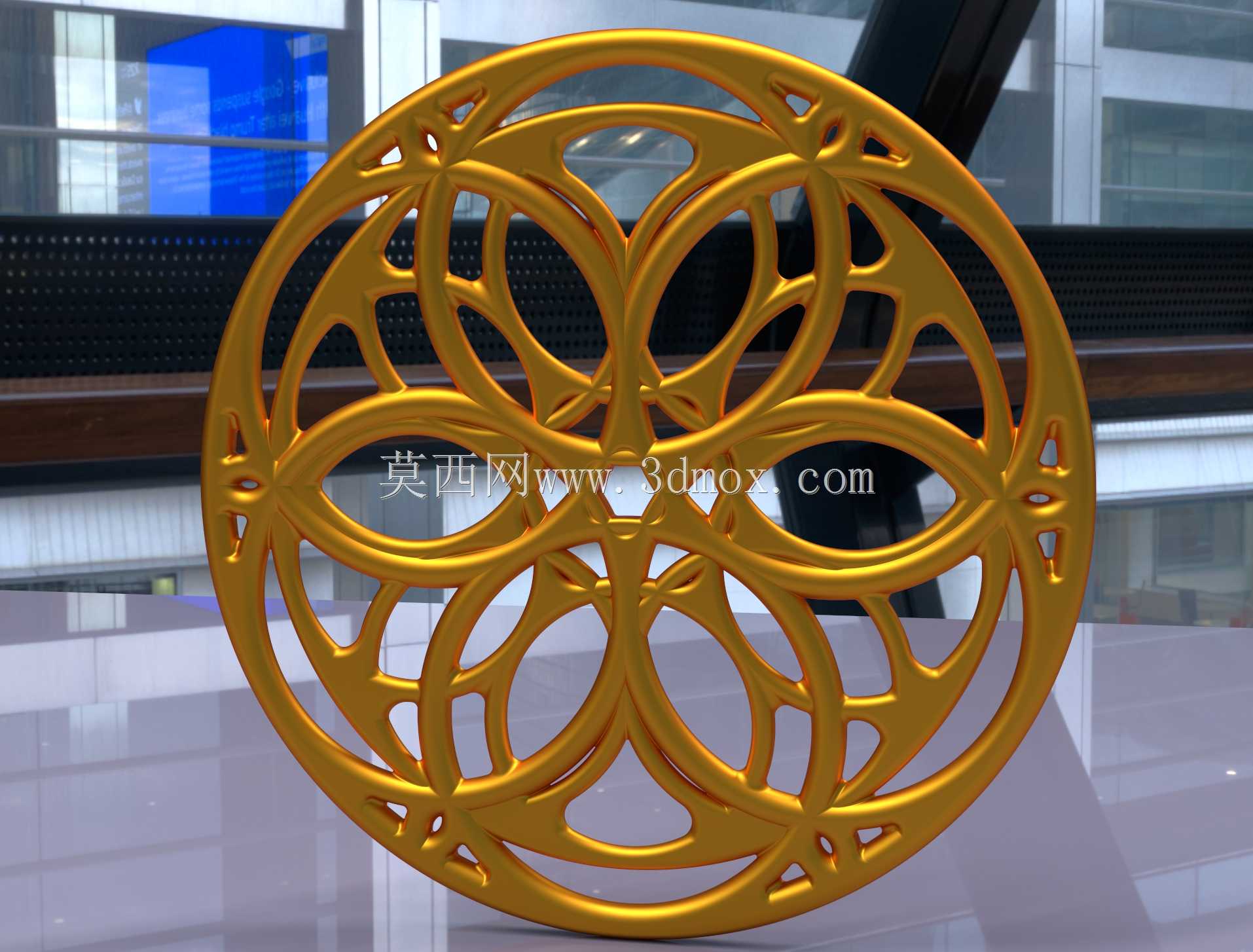

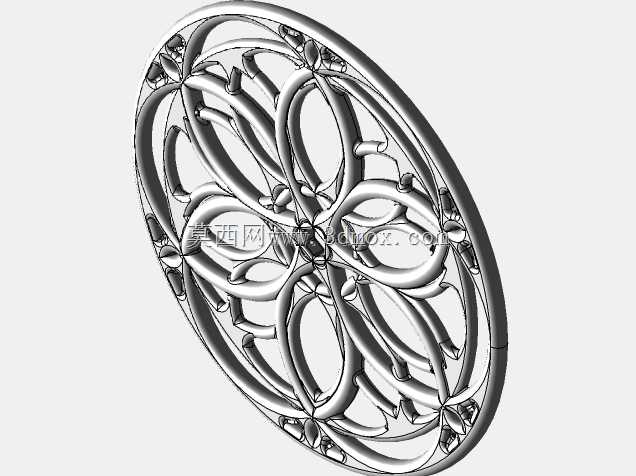

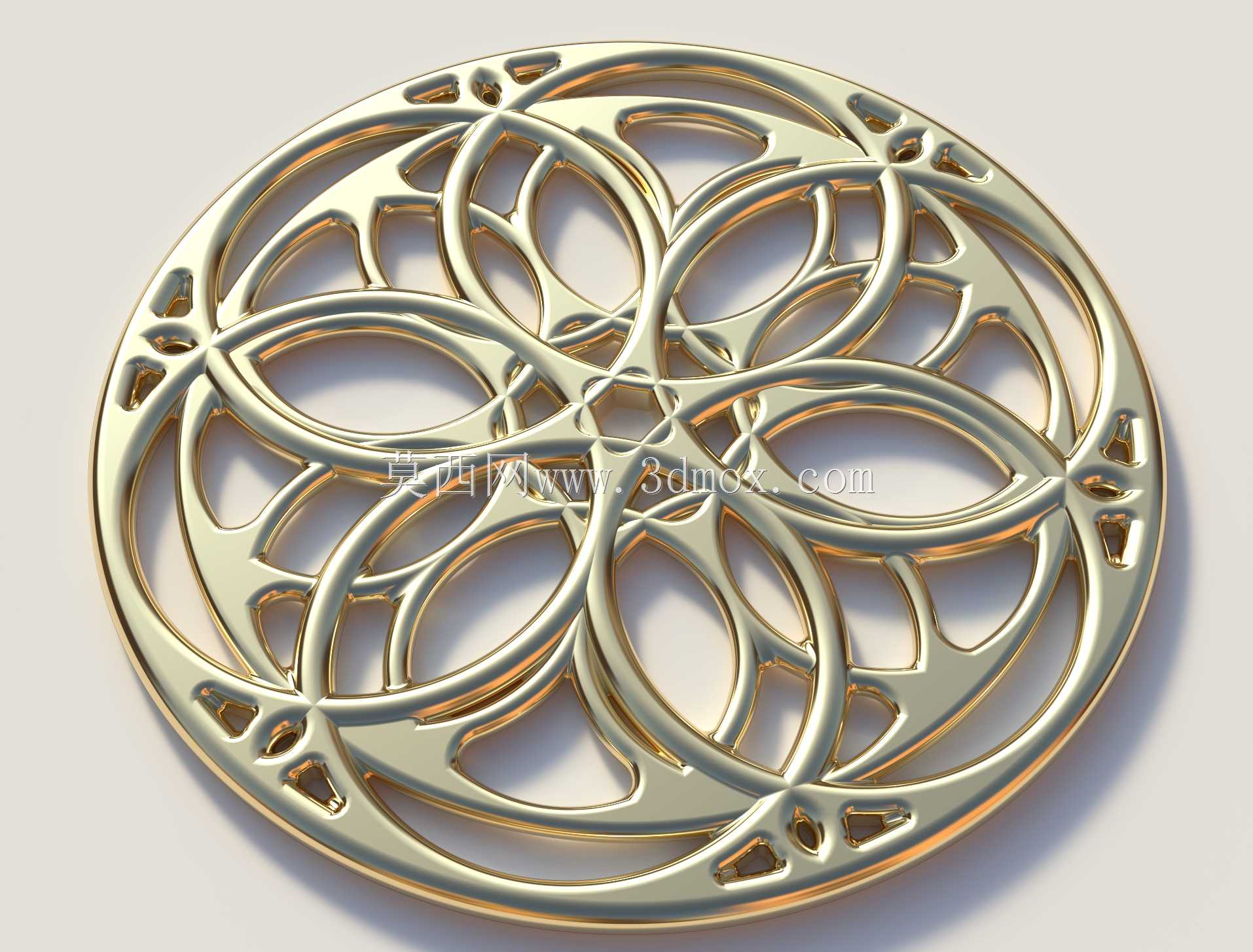

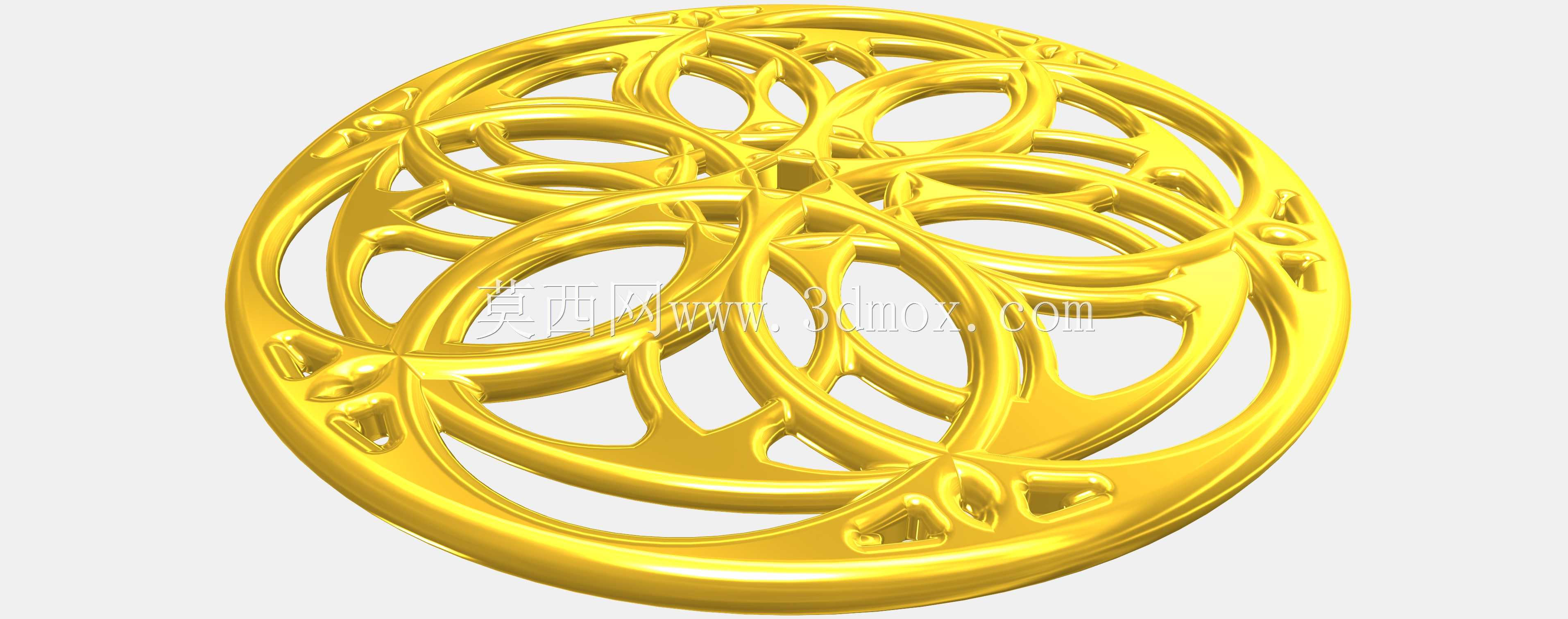

这类镂空装饰轮构件，常应用于商业空间软装隔断、艺术装置展陈、复古风格家居装饰、特色景观护栏等场景，部分同结构轻量化改型也可作为小型文创展示台的旋转承载构件，在兼顾视觉装饰性的同时，可满足低载荷下的转动连接需求。从功能特性来看，该构件采用对称镂空结构设计，在保证整体结构刚度的前提下大幅降低了自身重量，轮缘为整圈闭合环形结构，可适配标准卡簧、轴套类连接件实现与转轴的装配，镂空区域无封闭死角，后续做表面喷涂、阳极氧化或者电镀处理时，不会出现积液藏污的问题，日常清洁维护也更为便捷。设计过程中采用了多组叶型单元镜像阵列的思路，以三叶、五叶两种基础曲线轮廓为核心母型，在不同径向轴线上做圆周镜像排布，相邻叶型单元的连接筋做了等宽圆弧过渡，避免直角结构带来的应力集中问题，所有镂空边缘均做了R0.8以上的圆角处理，既消除了加工后的锐边毛刺风险，也让整体视觉线条更为流畅协调。从安装边界来看，轮体的中心安装孔可根据实际适配的转轴直径做参数化调整，常规适配场景下中心孔公差取H7级即可满足间隙配合的装配要求，轮缘厚度可根据实际载荷需求在3-8mm区间调整，当作为纯装饰无承载用途时，可适当减薄厚度以降低材料成本，若需要承载小型展示物件，可适当增加连接筋的宽度与轮缘厚度，保证长期使用下不会出现结构变形。这类对称镂空结构在建模时需要注意曲线的连续性约束，所有叶型轮廓的曲率要保持顺滑过渡，避免出现曲面褶皱，后续不管是采用3D打印做小批量定制，还是采用铸造、激光切割后折弯焊接的工艺做批量生产，该结构都具备较好的工艺适配性，不需要额外设计复杂的工装夹具即可完成加工。在实际选型应用时，若用于户外景观场景，可选用铝合金或者304不锈钢作为基材，提升耐候防锈能力；若用于室内软装场景，可选用黄铜、锌合金做基材，配合抛光、做旧等表面处理工艺，进一步强化装饰质感。
