三石镶嵌款黄金钻戒逆向结构设计

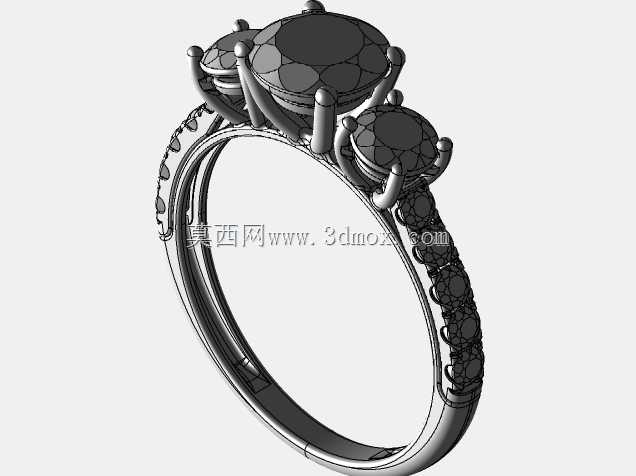

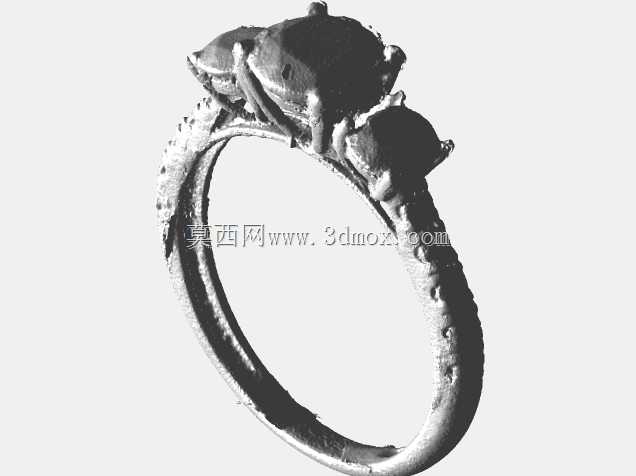

珠宝首饰的逆向建模落地，核心要解决扫描点云的曲率拟合偏差问题，这类镶钻戒指的结构设计，首先要匹配日常佩戴的场景需求，指环内圈需贴合人体指根弧度，避免长期佩戴产生压痕，外圈镶石位的排布要兼顾视觉平衡与佩戴安全性，防止镶爪勾挂衣物、织物纤维。从结构逻辑来看，主石采用三爪镶结构固定，两侧配石分别用双爪卡位，指环侧壁的碎钻采用槽镶工艺嵌入，所有镶爪的高度需严格控制，既要保证宝石固定的夹持力，又不能超出宝石台面过多影响佩戴触感，主石与配石的排布角度经过反复调整，光线入射时能在宝石刻面间形成连续的折射光路，提升首饰的视觉质感。逆向建模过程中，要先对扫描获取的点云数据做降噪处理，剔除扫描过程中产生的杂点、漂移点，再基于曲率模式函数划分曲面片区，指环的圆弧过渡面要保证G2连续，避免曲面出现褶皱、棱边，镶爪与指环基体的衔接位置要做圆角过渡，消除应力集中点，防止日常佩戴过程中镶爪受外力碰撞发生断裂。从安装边界来看，指环的圈口尺寸适配常规成人指围，主石的突出高度控制在合理范围，佩戴时不会与日常握持的物体发生过多磕碰，配石的镶嵌深度要保证石腰完全被金属卡位，不会因日常摩擦出现松脱、掉石的问题。这类逆向建模的成果，既可以直接用于珠宝加工的蜡模制作，也能作为同类型首饰结构设计的参考模板，建模过程中梳理的曲率拟合技巧，也能迁移到其他带复杂曲面、小特征卡位的精密零件逆向工作中，解决小尺寸异形零件的点云重建难题，保证重建后的模型既还原实物的外观细节，又满足实际生产加工的结构强度要求，不会出现建模曲面光顺但无法落地生产的问题。
