公扣式织物紧固连接组件结构设计

这类公扣式织物紧固件，日常在户外装备、服饰箱包、防护装具领域应用十分广泛，小到冲锋衣的衣襟闭合、背包的外挂点固定，大到工业防护篷布的拼接、车用安全织带的快速接驳，都能看到这类结构的身影。不同于缝线固定的不可拆结构，这类按扣式紧固件可以实现织物部件的快速扣合与脱开，同时在扣合状态下提供足够的抗拉力，避免受外力拉扯时意外脱开。

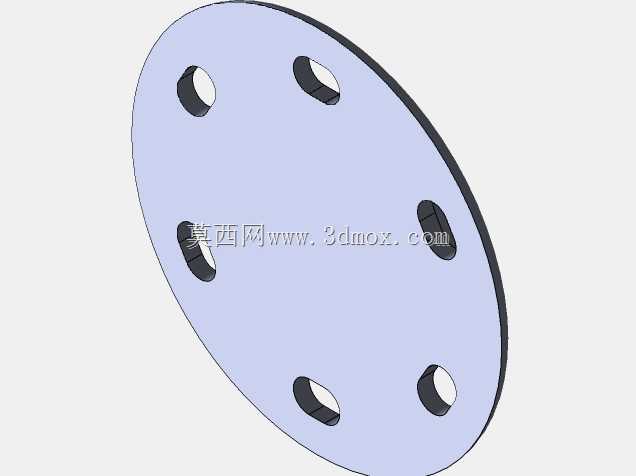

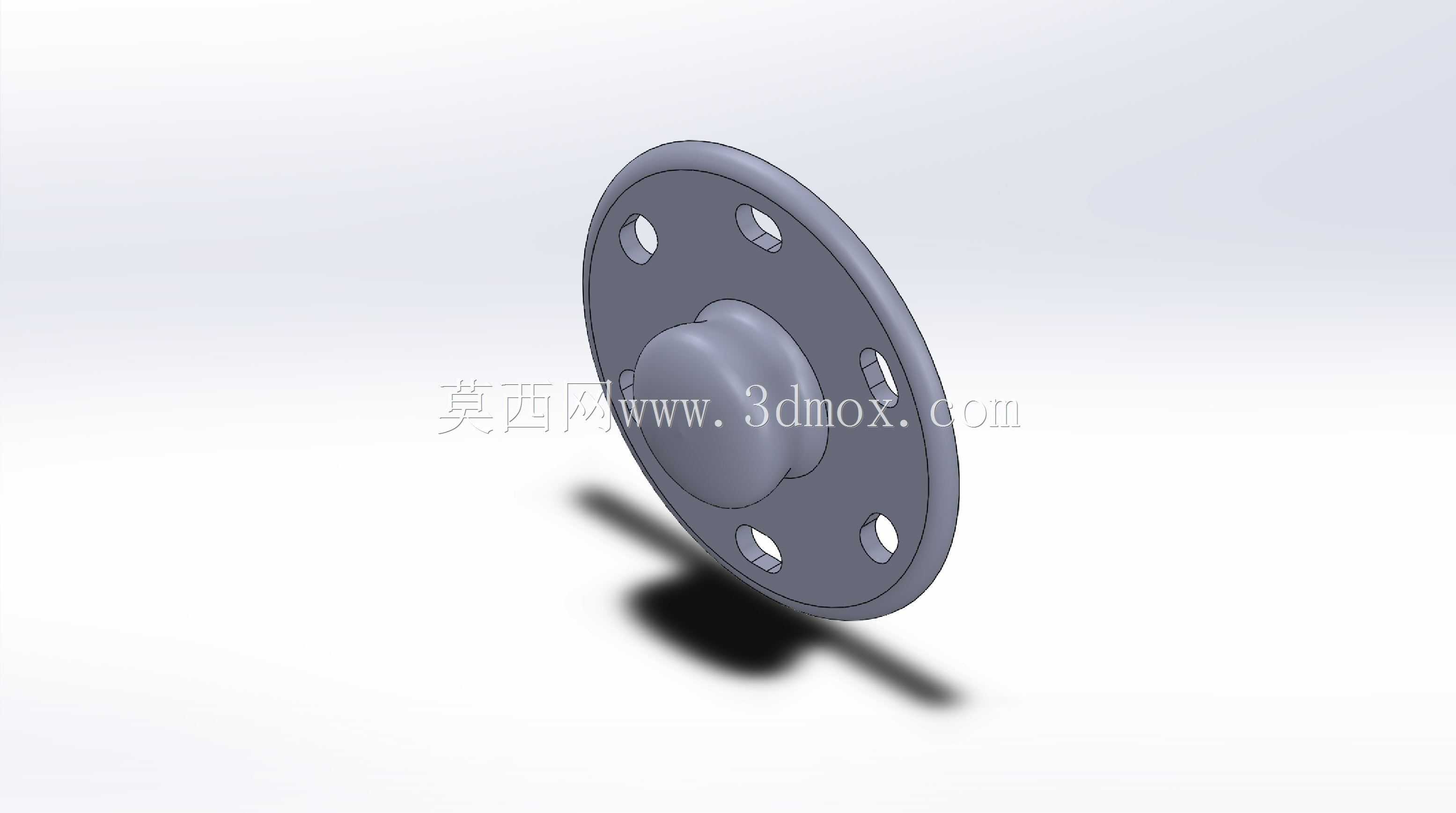

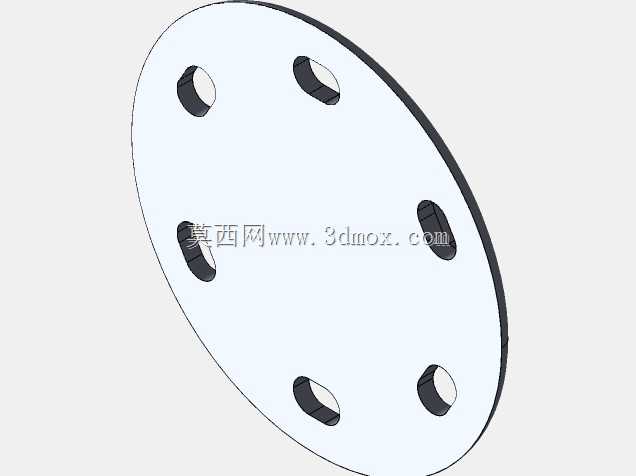

从结构设计来看，该组件采用圆盘式法兰底座加中心凸扣的布局，法兰盘上均匀分布六个通孔，安装时可通过缝线穿过通孔将公扣底座牢牢固定在织物表层，六个孔位的对称排布能让缝线受力均匀，避免长期拉扯下单点缝线断裂导致扣具脱落。中心的凸扣采用圆弧过渡的蘑菇头造型，扣合时可以顺畅挤入母扣的弹性卡槽内，到位后卡槽回弹锁止，不会出现卡滞或者扣合不到位的情况；凸扣根部做了变径加厚处理，能承受反复扣合带来的弯折应力，避免长期使用后根部断裂失效。

设计过程中需要重点控制几个尺寸边界：首先是法兰盘的外径，既要保证足够的缝线固定面积，又不能过大导致织物表面凸起明显影响触感，常规适配中厚型织物的规格，法兰盘外径控制在18-22mm区间，厚度控制在1.2-1.5mm，边缘做倒圆角处理，避免剐蹭织物或者划伤使用者。中心凸扣的高度需要匹配对应母扣的卡槽深度，一般控制在3.5-4mm，凸扣头部的直径比卡槽入口直径大0.3-0.5mm，保证扣合后有足够的抱紧力，同时脱开时的力度控制在15-25N，既不会因为力度太小容易意外脱开，也不会因为力度太大导致开启困难甚至扯坏织物。

安装时需要注意，固定缝线要采用抗拉强度较高的涤纶或者尼龙线，每个孔位的缝线走针不少于3道，确保底座和织物之间没有相对窜动；如果是用于防水织物的场景，还需要在扣具底座和织物之间加装密封垫片，避免缝线孔位置出现渗水问题。在三维建模阶段，需要重点校验凸扣和母扣的配合公差，尤其是凸扣头部的圆弧面和母扣弹性卡爪的接触轨迹，要模拟反复扣合过程中的应力分布，避免卡爪应力集中导致疲劳断裂，同时法兰盘上的安装孔要做沉头处理，让缝线结能够埋入沉头槽内，不会凸起在扣具表面影响平整度。这类扣具的材质一般选用POM或者尼龙加纤材料，既有足够的结构强度，又有一定的弹性变形量，能够适应-30℃到80℃的使用环境，不会因为低温变脆或者高温软化导致失效。
