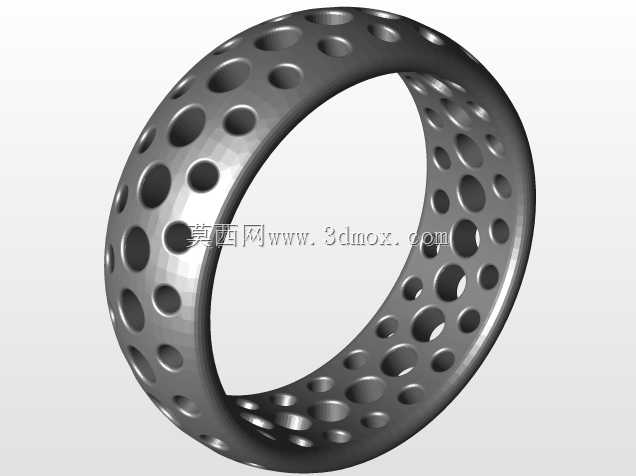

多孔镂空环形指环结构设计

这类多孔镂空环形构件，日常最常见的应用场景是随身佩戴的装饰指环，也可经过尺寸适配后作为小型设备的缓冲衬环、流体管路的匀流环使用，不同应用场景下的尺寸边界差异较大，作为饰品使用时，内圈直径通常匹配人体指围，控制在16mm到23mm区间，环体宽度多在4mm到8mm之间，壁厚不小于1.2mm以保证佩戴时的结构强度，避免日常磕碰出现形变断裂；作为工业匀流环使用时，内圈直径可根据管路通径调整，从几十毫米到上百毫米不等，此时壁厚需要根据管路流体压力做对应加厚，保证承压能力满足工况要求。从设计逻辑来看，环体采用连续S形曲率过渡的整体结构，没有尖锐棱角与应力集中的直角衔接，所有曲面都做了顺滑的G2连续处理，不管是作为饰品佩戴时贴合指腹的触感，还是作为工业配件承受流体冲刷、径向载荷时的应力分散表现，都比直壁环形结构更有优势。表面均匀分布的通孔并非随意排布，孔位沿着环体的周向与轴向做等距阵列，每个孔的边缘都做了0.2mm到0.5mm的圆角倒钝处理，作为饰品使用时不会刮蹭皮肤、勾扯衣物纤维，作为工业匀流环使用时，这些均匀排布的通孔可以打散流经环体的流体，避免流体出现局部紊流、流速不均的问题，同时镂空结构也能大幅降低构件整体重量，在对重量有严格要求的小型设备、可穿戴结构中，这种减重设计的优势十分明显。建模过程中需要重点控制环体的曲率连续性，先绘制S形的环体中心引导线，再通过扫掠命令生成基础环体，之后在环体表面做孔位的投影定位，确保每个孔的轴线都垂直于对应位置的环体外表面，避免出现孔壁厚薄不均的问题，孔位阵列时要注意首尾衔接处的孔距误差，保证整环的孔位排布均匀对称，最后对所有锐边做统一倒圆角处理，检查环体内壁的顺滑度，避免出现曲面褶皱、曲率突变的问题。如果作为佩戴类饰品使用，内圈需要额外做0.1mm左右的微弧凸起处理，匹配指部的自然弧度，长时间佩戴也不会出现局部压痕；如果作为工业缓冲衬环使用，内圈需要根据配合轴的公差做对应尺寸调整，保证装配时的过盈量符合安装要求，不会出现工作时松脱移位的问题。这类镂空环形结构相比实心环体，在同等结构强度下重量可降低40%左右，同时多孔结构也为后续的表面处理、镀层附着提供了更好的结合力，不管是饰品类的抛光、电镀处理，还是工业配件类的氧化、喷塑处理，都能获得更均匀的表面处理效果，不会出现实心环体边角处镀层堆积、处理不均的问题。
