异形扭面玻璃香水瓶结构设计

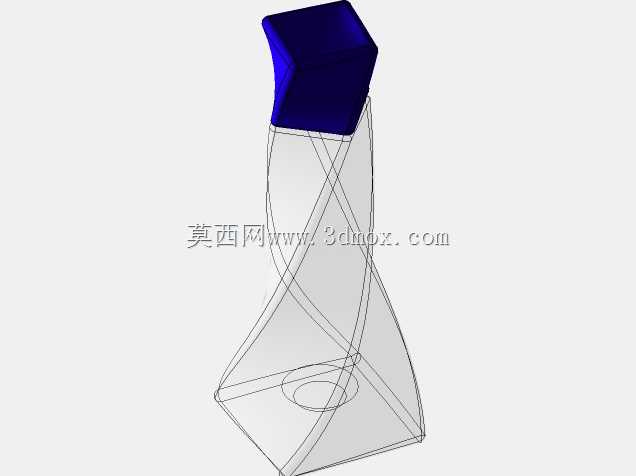

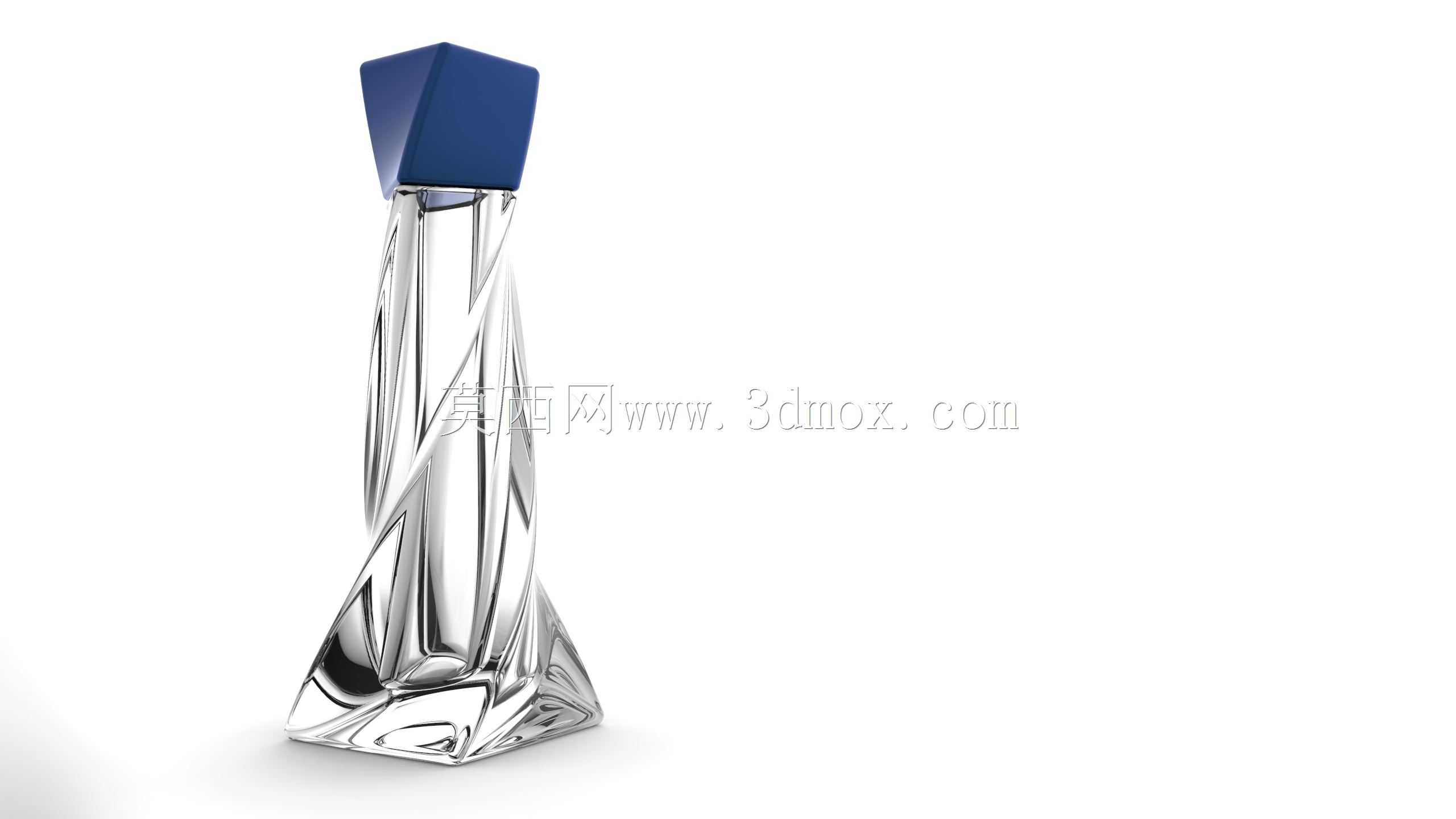

这款扭面结构的玻璃香水瓶，主要面向日化美妆行业的高端香水包装场景，作为香水内容物的直接承载容器，同时承担终端陈列的视觉展示功能，适配专柜陈列、电商详情页展示、手持使用等多场景的使用需求。在功能特性上，瓶体采用高透钠钙玻璃材质，扭变的曲面结构在保证内容物密封存储稳定性的前提下，通过曲面的光线折射效果强化瓶身的精致质感，搭配方形压合式瓶盖，瓶盖与瓶口的配合面做了0.1mm的公差适配设计，保证扣合后无松动、无内容物挥发泄漏的问题，瓶底做了3mm厚度的平底强化结构，放置时的接触平面度控制在0.05mm以内，避免日常放置出现倾斜倾倒的情况。设计过程中优先考虑了玻璃吹制成型的工艺可行性，扭面的曲面过渡全部采用G2连续的曲率设计，避免出现锐角、壁厚突变的结构，整个瓶身的壁厚均匀控制在2.2mm-2.8mm区间，既保证吹制过程中玻璃料流的顺畅填充，也避免后续使用过程中因壁厚不均导致的应力开裂问题。瓶身的扭转变形角度经过多轮调整，最终确定的扭转角度既保证手持握持时的贴合度，手指与瓶身曲面的接触位置刚好形成自然的受力支撑点，单手握持开启瓶盖时不会出现打滑脱手的情况，同时扭转形成的棱面在光线照射下会形成多维度的折射效果，无需额外的表面装饰即可呈现足够的设计辨识度。瓶口采用标准的日化香水瓶通用口径设计，可适配市面上常规的香水喷头、内塞配件，无需单独开模定制配套密封件，能够有效降低后续量产的配件采购成本。安装边界方面，瓶身整体的最大外接轮廓尺寸适配常规的香水外包装盒尺寸，方形瓶盖的边缘与瓶身底部的方形轮廓做了角度呼应，整体装配后上下轮廓的对齐偏差控制在0.2mm以内，既满足自动化灌装生产线的工位定位要求，在生产线输送、灌装、旋盖工序中，瓶身的曲面结构不会出现卡滞、定位偏移的问题，也能满足终端消费者日常使用的握持手感需求。在结构验证阶段，针对瓶身的扭面结构做了跌落模拟测试，1.2米高度自由跌落至硬质地面时，瓶身的应力集中点全部位于壁厚强化的底部区域，不会出现瓶身碎裂、内容物泄漏的情况，同时针对瓶盖的拉拔力做了参数优化，保证开启力度控制在15N-20N区间，既不会因为过松导致运输过程中瓶盖脱落，也不会因为过紧导致消费者开启困难。
