快装式环形钢带抱箍紧固连接结构

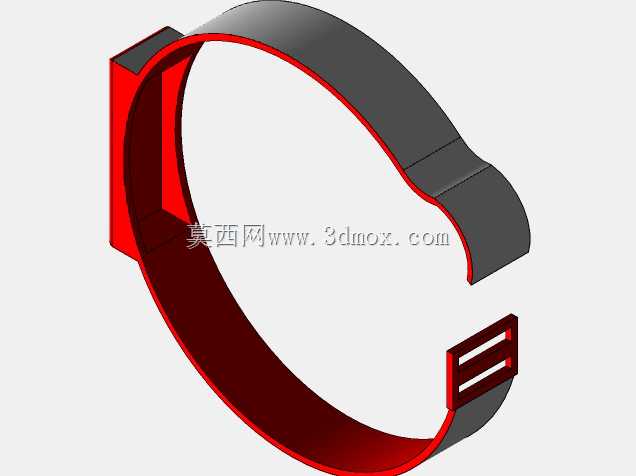

这类环形钢带抱箍在管路布设、线缆束装、小型设备壳体拼合场景中应用极广，日常做设备改造、现场管线排布时经常会用到这类零件，相比传统螺栓紧固的管卡，它的安装效率要高出不少，单人借助简单工具就能完成锁紧操作，不需要在狭窄安装空间里反复拧动多组螺栓。从结构设计来看，整体采用开口环形布局，主体钢带做了等宽折弯处理，非锁紧侧做了直角折边定位结构，安装时可以先卡在待固定的管件或筒状构件外壁，折边能预先卡在构件的定位槽或相邻部件的挡边上，避免抱箍在锁紧过程中出现周向滑移，省去了安装时人工持续对位的麻烦。锁紧端做了双槽式卡扣结构，钢带末端穿过卡扣后可以根据待固定构件的实际外径调整箍紧的余量，适配一定尺寸范围内的不同外径构件，不需要针对每一种管径单独开模制作，能有效降低备件的储备品类。钢带的折弯边缘做了小圆角处理，避免安装时划伤操作人员，也防止箍紧后边缘割伤被固定的软管、线缆外层护套，实际使用中如果是固定薄壁塑胶管路，这种圆角处理还能减少应力集中，避免长期箍紧后管壁被压裂破损。设计时需要重点关注安装边界尺寸，首先要确认抱箍自由状态下的开口宽度要大于待固定构件的外径，保证安装时能直接从侧面卡入，不需要拆解管路就能完成加装，这一点在后期设备运维改造场景中尤其重要，很多已投用的管线无法拆解，只能采用侧装式的紧固件。其次要核算箍紧后的最小内径与最大内径范围，保证锁紧后钢带能完全贴合构件外壁，不会出现局部悬空导致紧固力不足的问题，钢带的厚度选择要匹配所需的紧固力，过薄的钢带锁紧后容易出现弹性回弹，长期使用会出现松动，过厚则会导致折弯难度大，安装时很难贴合构件外壁。锁紧端的卡扣结构要做限位设计，避免钢带拉紧后从卡扣中滑脱，卡扣的折弯角度要和钢带厚度匹配，保证穿插顺畅同时锁紧后有足够的咬合力。这类抱箍在实际使用中不需要配套额外的螺栓螺母，靠钢带自身的形变张力和卡扣的锁紧力就能完成固定，在一些轻量化固定场景，比如通风软管连接、设备内部线束整理、小型筒状滤芯的固定，都能替代传统的喉箍使用，而且整体重量更轻，对于有减重需求的便携设备、移动装置来说，这种结构的紧固件比金属喉箍的重量低三成左右，同时没有突出的螺栓头，不会和周边相邻部件产生干涉，在狭小安装空间里的适配性更好。做三维建模时要注意钢带折弯处的圆角半径处理，避免出现直角折弯导致的应力集中问题，实际生产中这类钢带一般采用弹簧钢或不锈钢带冲压折弯成型，建模时要预留材料折弯的回弹量，保证生产出来的成品尺寸符合设计要求，折边和卡扣的位置公差要控制在合理范围，避免安装时出现对位不准无法卡入的问题。
