带VICTORY浮雕标识的方形挂坠结构设计

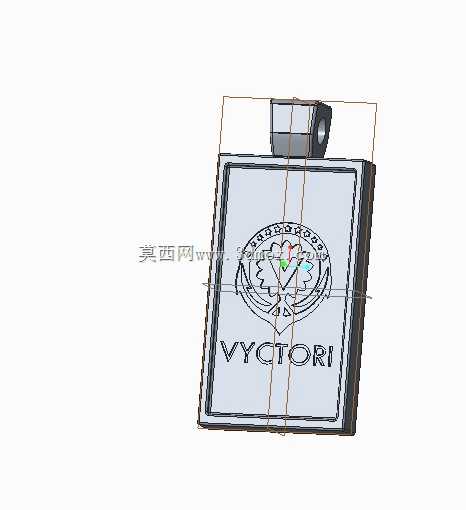

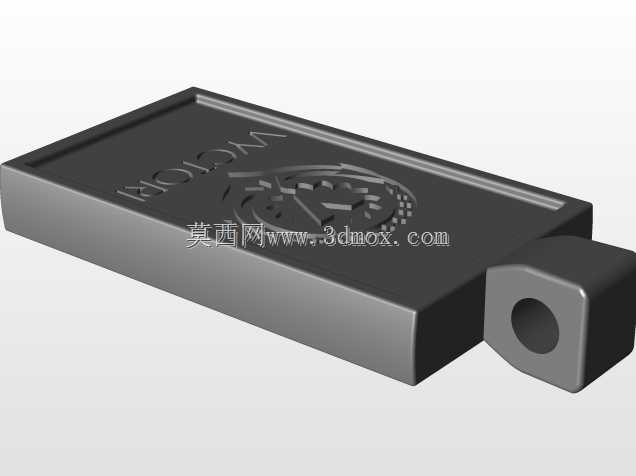

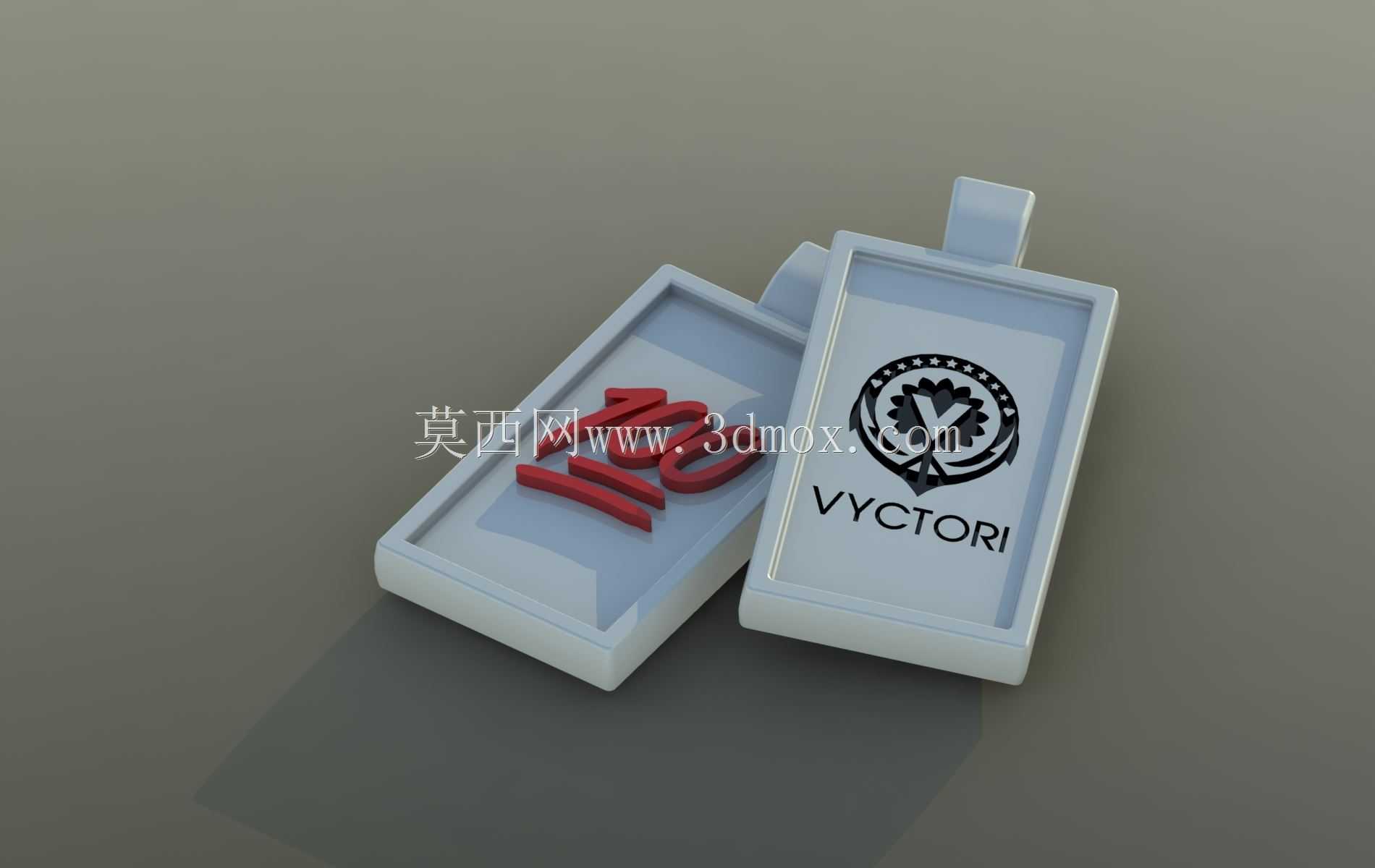

这款挂坠的设计首先围绕3D打印的成型工艺特性展开，主体采用规整长方体构型，整体厚度控制在适配FDM与光固化打印的常规区间，既避免薄壁结构打印翘曲，也不会因过厚导致耗材浪费、打印时长过长。挂坠一端集成一体化的挂接凸耳，凸耳中心开设贯通圆孔，该孔的直径尺寸适配常规钥匙圈、挂绳的穿装需求，孔边做了0.2mm的圆角过渡，避免打印后锐边割手，同时减少应力集中，防止挂接部位受拉扯时出现断裂。主体表面的浮雕设计做了0.3mm的凸起高度处理，这个高度既能够保证浮雕图案与文字的辨识度，又不会因为凸起过高在打印时需要添加过多支撑，后期处理时仅需简单打磨即可去除层纹，保留图案的清晰轮廓。从应用场景来看，这款挂坠既可以作为个人配饰穿挂在项链绳上作为装饰件，也可以搭配钥匙圈作为钥匙链使用，还可以作为文创周边的定制载体，替换表面的浮雕图案实现不同主题的快速迭代。设计过程中特意将主体的棱边全部做了R0.5的圆角处理，一方面符合日常随身配饰的使用安全要求，避免尖锐棱角刮蹭衣物、皮肤，另一方面也能减少3D打印过程中边角的翘曲变形概率，提升打印成品率。挂接凸耳与主体的连接位置做了渐变过渡的加强结构，没有采用直角拼接的形式，避免该位置在长期挂接承重时出现应力断裂，经过受力校核，常规PLA、ABS材质打印完成后，可承受5kg以内的静态拉力，完全满足日常挂钥匙、作为配饰的承重需求。整体外形的长宽尺寸控制在适合手持、佩戴的范围，不会因为尺寸过大造成佩戴累赘，也不会因为尺寸过小导致表面浮雕细节难以成型、辨识度下降。表面的文字与图案浮雕采用阴刻转阳模的设计思路，建模时先在实体表面绘制凹陷的图案轮廓，再反向拉伸形成凸起结构，保证图案边缘的规整度，打印完成后无需额外的填色处理，依靠层纹与光线的反射差就能清晰呈现图案内容。考虑到不同用户的打印需求，整体结构没有设计需要支撑的悬空部位，除了凸耳下方的极小悬空区域可依靠打印机自身的桥接能力完成成型，大幅降低后期处理的工作量，即使是入门级3D打印机用户也能顺利打印出合格成品。
