微动排水器注塑成型模具结构设计

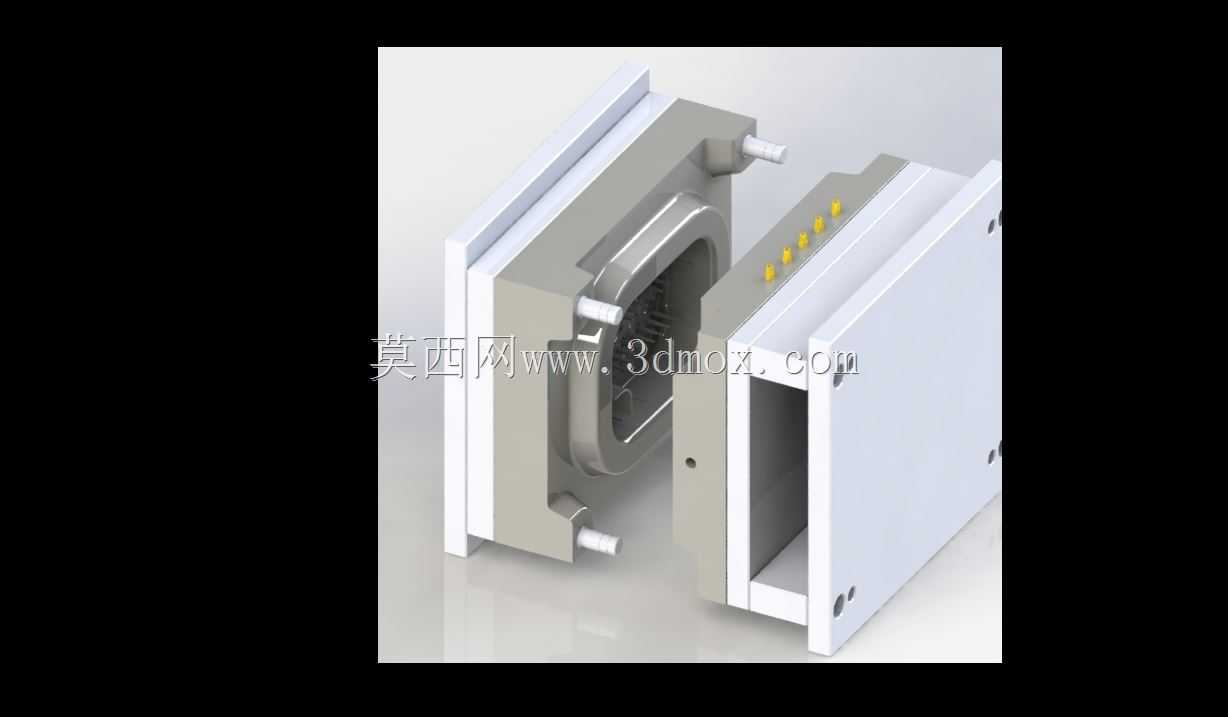

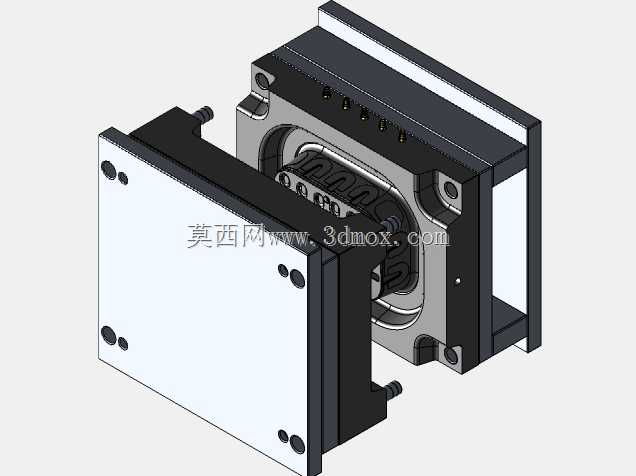

这套模具对应卫浴及给排水系统中微动排水器的注塑成型工序，日常应用场景覆盖台盆排水组件、小型冷凝水排水单元的塑件生产，这类排水器本身需要在狭小安装空间内实现启闭动作的可靠性，因此模具成型的塑件尺寸精度直接决定后续装配后的密封性能与动作顺畅度。从模具结构来看，采用了两板模的基础开模逻辑，分型面设置在排水器主体的法兰装配面位置，能最大程度减少开模时对塑件外观面的拉伤，同时方便流道凝料的自动脱落。型腔部分采用整体镶拼结构，对应排水器内部的导流腔、微动触发件安装位都做了独立镶件设计，一方面方便后续磨损后的更换维护，另一方面也能优化注塑过程中的排气效果，避免塑件内部出现困气导致的缩孔、缺胶问题。模架选用标准龙记模架规格，导柱导套的配合间隙控制在0.02mm以内，保证合模时的对中精度，避免出现飞边错位的问题。顶出结构采用顶块与顶针组合的方式，对应排水器侧壁的加强筋位置布置扁顶针，平面区域使用圆形顶针，保证顶出时塑件受力均匀，不会出现顶白、变形的缺陷。冷却水路围绕型腔做环形布置，进出水口温差控制在3℃以内，能有效缩短成型周期，同时保证塑件各部位冷却速率一致，减少成型后的翘曲变形量。设计过程中优先考虑了量产的稳定性，浇口采用侧浇口形式，设置在塑件的非外观装配侧，浇口残留量控制在0.1mm以内，不需要后续额外的修剪工序，能降低后处理的人工成本。安装边界上，模架的整体长宽尺寸适配常规160吨注塑机的拉杆间距，开模行程满足塑件加流道的总顶出距离要求，定位圈与浇口套尺寸符合通用注塑机的安装标准，不需要额外做改装就能直接上机生产。针对排水器塑件需要长期接触水体的使用需求，模具成型面做了镜面抛光处理，表面粗糙度达到Ra0.8，能减少塑件表面的水流阻力，同时也能降低脱模时的摩擦阻力，延长模具的使用寿命。在滑块抽芯结构的设计上，对应排水器侧面的进出水接口位置采用了斜导柱抽芯结构，抽芯行程预留了5mm的安全余量，避免合模时出现撞模风险，锁紧块的楔紧角度比斜导柱角度大2度，保证注塑充模时滑块不会因为型腔压力后退产生飞边。
