技工行会金属吊坠徽章结构设计

这款金属饰件的设计核心围绕机械行业从业者的身份标识属性展开，整体采用椭圆轮廓作为基础形态，边缘做齿状防滑纹理处理，既提升握持时的摩擦力，也呼应机械加工领域常见的齿轮齿形元素，强化行业属性。顶部预留的小孔为穿装挂绳、钥匙环设计，孔径经过适配常规挂具尺寸的考量，可直接穿入直径3mm以内的各类挂接件，无需额外扩孔加工，适配日常佩戴、工装挂载、钥匙配饰等多种使用场景。

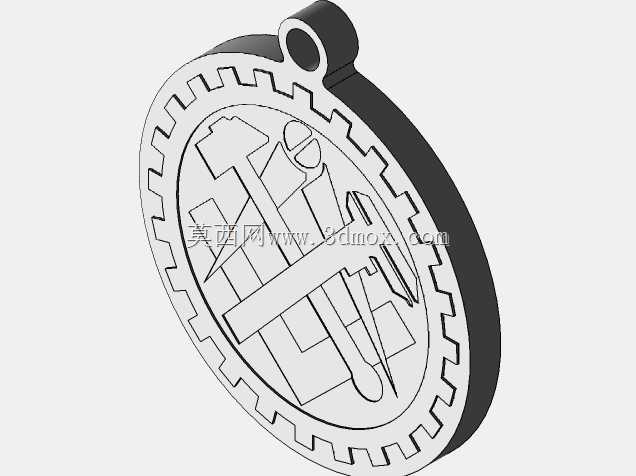

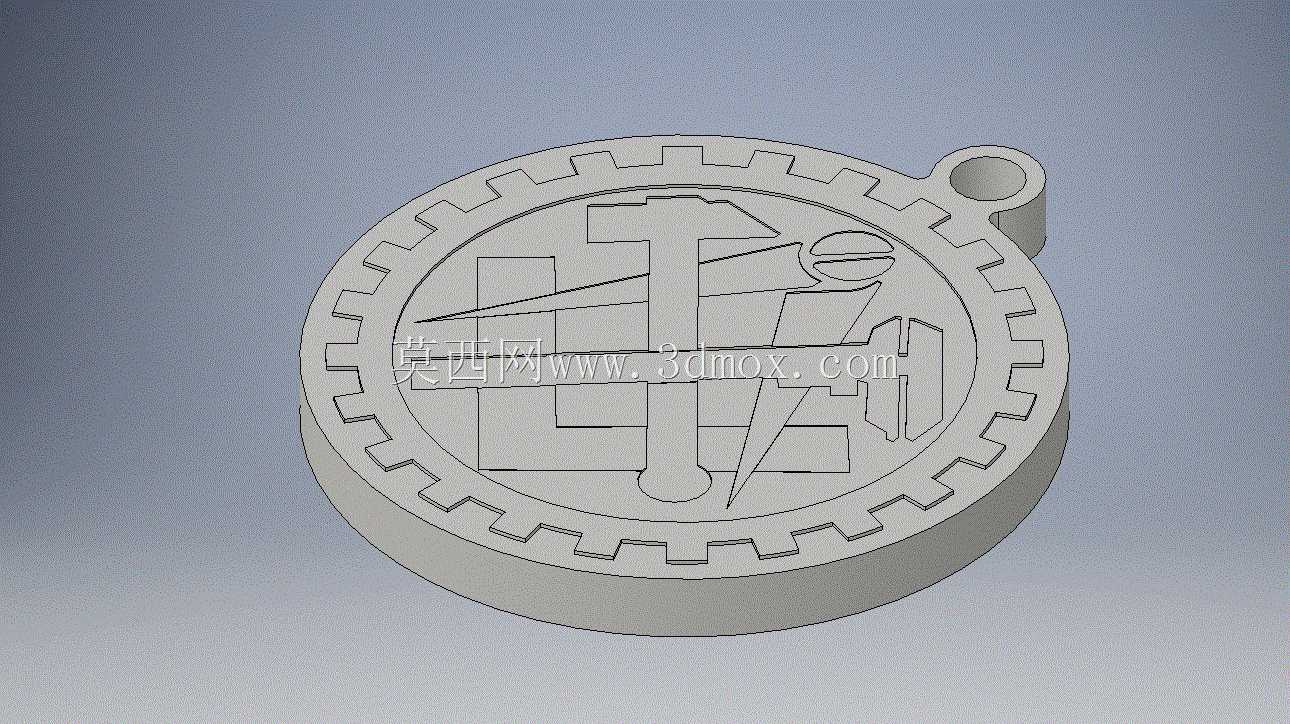

饰件正面采用浮雕式结构布局，将机械加工领域常用的锤子、卡尺、圆规、角度尺等工具元素做图案化整合，所有凸起图案的拔模角度统一设置为3度，既满足金属压铸、精雕加工的脱模要求，也能保证图案在长期摩擦使用中不易出现边角崩损，凸起高度控制在0.8mm，既保证图案的辨识度，又不会因为凸起过高导致日常使用中容易勾挂衣物、磕碰变形。背面采用平整光面设计，可预留激光刻字区域，方便使用者自定义刻入编号、姓名等个性化信息，平面度公差控制在0.1mm以内，保证刻字时的字迹清晰度。

从安装边界来看，饰件整体外轮廓尺寸控制在长35mm、宽28mm、厚度3.2mm的范围内，属于小型随身饰件的常规尺寸区间，不会因为体积过大造成佩戴累赘，也不会因为尺寸过小导致图案细节模糊难以辨识。边缘所有锐角位置都做了R0.3mm的圆角倒钝处理，避免佩戴过程中划伤皮肤、勾扯织物，符合随身饰件的安全使用要求。齿状边缘的齿形采用均匀等距排布，每个齿的齿顶同样做小圆角处理，触感顺滑无毛刺感。

设计过程中优先考虑了金属加工的工艺可行性，所有结构没有倒扣、深腔等难以加工的特征，无论是采用不锈钢精雕、锌合金压铸还是铜质蚀刻工艺，都可以直接基于该三维模型生成加工刀路，无需额外做工艺补正。图案元素的排布经过多次调整，保证各个工具标识的识别度均衡，不会出现某一元素过大遮挡其他元素的问题，整体视觉协调统一，既能够作为机械行业从业者的身份标识配饰，也可作为行业活动纪念章、技能赛事纪念牌的基础结构使用，适配小批量定制加工与批量生产的不同需求。
