贵金属腕表表壳及镶嵌钻饰结构设计

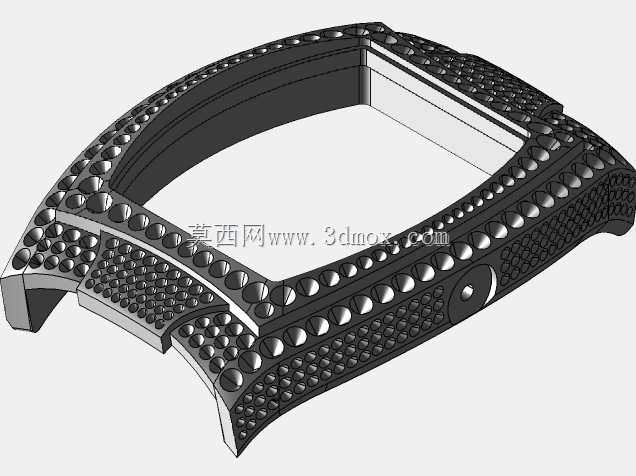

在高端腕表的结构开发流程中，表壳作为承载机芯、表盘、表镜及密封结构的核心载体，其设计精度直接决定整表的防水性能、佩戴贴合度与外观质感，本次设计针对贵金属材质腕表的表壳及配套镶嵌钻饰做了全参数化的结构还原。从实际装配场景出发，表壳的中框采用一体化弧面过渡设计，侧部表冠安装位预留了标准的巴管装配公差，可适配常规旋入式或推拉式表冠结构，表耳位置的弧度经过人体工学优化，与常规皮质、金属表带的生耳安装孔位完全匹配，安装边界控制在常规正装腕表的尺寸区间，既保证佩戴时与手腕的贴合度，也避免表耳过度外凸造成的剐蹭问题。表壳的前圈位置预留了钻饰镶嵌的沉台结构，每一处钻位的孔径、深度都对应标准圆钻的镶口尺寸，采用槽镶与爪镶结合的固定结构，既保证钻饰安装后的平整度，也能避免日常佩戴过程中钻饰出现松动脱落的问题。设计过程中优先考虑了贵金属加工的工艺特性，表壳壁厚控制在均匀的1.2mm区间，避免厚薄不均造成的铸造缩孔、抛光变形等加工缺陷，内部的机芯容纳腔按照常规通用机械机芯的安装尺寸做了限位台阶，可直接适配主流的ETA系列或同尺寸国产机械机芯，后盖位置预留了密封胶圈的安装槽，可实现常规生活防水级别的密封要求。钻饰部分的模型按照实际钻石的刻面比例做了还原，每一颗钻的冠部、亭部角度都符合标准圆钻的切工参数，装配到表壳前圈后，相邻钻位的间距控制在0.15mm，既保证镶口的结构强度，也能实现钻饰连续排布的视觉效果。从结构设计的角度看，这套模型可直接用于高端珠宝腕表的外观打样、结构验证，也能作为贵金属首饰加工的参考原型，设计时充分考虑了后续CNC精雕、失蜡铸造等加工工艺的可行性，所有曲面都做了G2连续处理，没有尖锐的棱角或加工死角，表壳侧部的防滑纹理、标识刻印位都预留了足够的加工余量，不需要后续额外做结构补正就能直接对接加工流程。
