铣削机专用齿轮箱传动结构三维设计

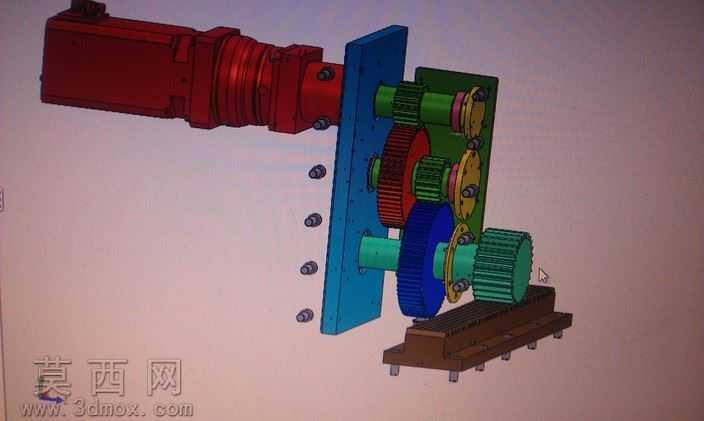

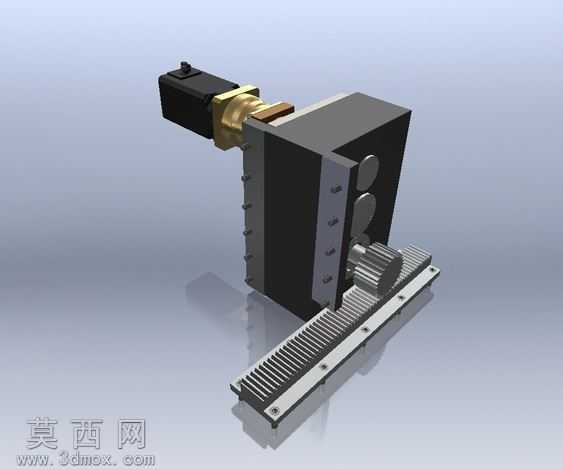

本模型为铣削机配套的专用齿轮箱传动结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械设计规范，对齿轮箱的各个组成部件进行1:1等比例还原，确保各装配结构的尺寸公差与实际加工要求相匹配。模型整体以装配体形式构建，首先完成箱体基体的建模，箱体采用分体式拼接结构，预留了轴承安装位、轴系穿设孔、安装固定孔位，同时在箱体外侧设计了加强筋结构，提升箱体整体刚性，避免传动过程中产生形变影响传动精度。其次完成内部传动组件的建模，包含不同模数的传动齿轮、传动轴、轴承、轴套、锁紧螺母等零件，齿轮部分严格按照渐开线齿形参数绘制，还原齿廓、齿顶圆、齿根圆的准确形态，轴类零件根据传动扭矩需求设计了不同直径的轴段，预留了键槽、卡簧槽等安装定位结构，确保齿轮与轴的周向、轴向固定可靠。模型还还原了齿轮箱的外部连接组件，包含输入侧的连接法兰、铜质过渡连接套、驱动端安装座，以及输出侧的齿轮齿条啮合传动结构，输出端齿轮与配套导轨齿条的啮合间隙按照实际传动要求设计，可直观展示动力从驱动端输入后，经过齿轮箱内部多级齿轮传动减速增扭，最终带动输出齿轮沿齿条做直线进给运动的完整传动路径。材质渲染方面，箱体部分采用哑光黑色金属材质模拟铸铁箱体的质感，传动齿轮、轴类零件采用亮面金属材质体现加工后的金属光泽，铜质连接套采用黄铜材质还原其金属色泽，导轨齿条采用银灰色钢材材质，不同部件的材质区分清晰，可直观分辨各零件的功能属性。设计过程中充分考虑了齿轮箱的实际装配逻辑，所有零件之间的装配约束完全符合实际装配流程，可通过爆炸视图展示各零件的装配顺序与配合关系，同时对齿轮啮合、轴系转动等运动副进行了约束设置，可实现传动过程的运动仿真，直观验证传动比、运动行程等设计参数是否符合铣削机的进给运动需求，整体结构紧凑，传动路径清晰，兼顾了刚性与传动精度要求，可用于铣削机进给系统的结构验证、教学演示以及后续的工程出图参考。
