多层堆叠式喇叭形通风消声结构设计

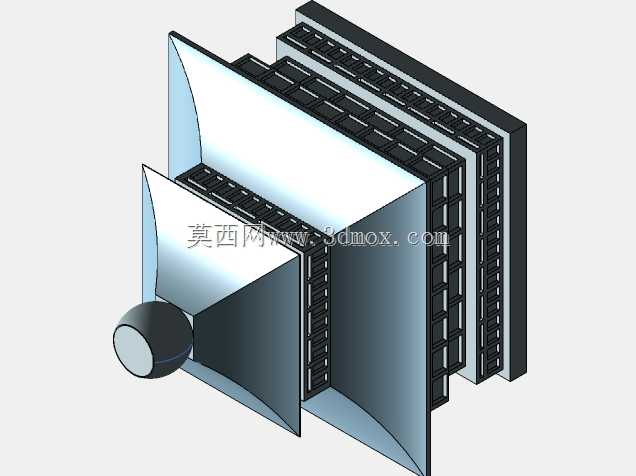

该结构主要应用于工业通风系统、设备散热风道的末端降噪场景，可直接对接圆形通风管道出口，在保障气流通畅的前提下削减气流扰动产生的中高频噪声，常见于厂房排风、大型设备机柜散热、新风系统末端等对通风量与噪声控制有双重要求的工况。从结构组成来看，前端采用渐扩式喇叭形导流段，入口对接圆形管道接口，导流段曲面经过曲率优化，可避免气流在入口处形成直角折返产生的涡流噪声，让管道内输送的气流平稳进入后续消声腔体；中间段为多层平行堆叠的消声片组，相邻消声片之间预留等宽的气流通道，消声片内部填充阻尼吸声结构，气流从通道间穿过时，声波会进入吸声层被耗散，同时多层平行结构可将大截面气流拆分为多股平行流，降低气流整体脉动强度。设计过程中优先考虑了安装边界的适配性，前端圆形接口的外径匹配常规通风管道的标准法兰尺寸，可直接通过法兰对接或抱箍固定，无需额外制作过渡连接件；整体结构的外轮廓为规整矩形，可直接嵌入墙体预留洞口或者设备机柜的安装槽内，侧边预留的安装平面可直接打螺栓固定，不需要额外设计安装支架。消声片组采用模块化堆叠设计，单片消声片为可抽拉结构，后期维护时可单独抽出积尘的消声片进行清理，无需拆解整个结构；相邻消声片之间的间距经过气流阻力计算，在保证消声量的前提下将风阻控制在通风系统允许的压损范围内，不会额外增加前端风机的负载。喇叭形导流段的长度与入口直径比例经过流场仿真验证，可将入口处的气流动压逐步转化为静压，降低气流进入消声片组时的流速，减少气流与消声片边缘碰撞产生的再生噪声；结构整体采用金属板材折弯拼接成型，所有拼接缝做密封处理，避免气流从缝隙泄漏产生异常风噪，外表面做防锈喷涂处理，可适应潮湿、多尘的工业安装环境。在实际选型应用中，可根据通风量需求调整消声片的堆叠层数与整体截面尺寸，前端圆形接口可根据对接管道的直径做适配调整，无需改动后端消声段的核心结构，可快速适配不同参数的通风系统。
