镂空晶格结构3D打印环形构件

这类环形镂空构件的设计，核心是适配光固化或FDM熔融沉积3D打印的工艺特性，在保证结构刚性的前提下最大化降低耗材用量，同时兼顾外观的装饰性与结构的力学合理性。从实际应用场景来看，这类构件既可以作为文创饰品类的手环基底，后续通过表面后处理包覆柔性材质直接作为佩戴饰品使用，也可以作为小型设备的通风防护衬圈，安装在圆形通风端口位置，借助镂空晶格的通透特性保障气流通畅，同时阻隔大尺寸异物进入设备内部。

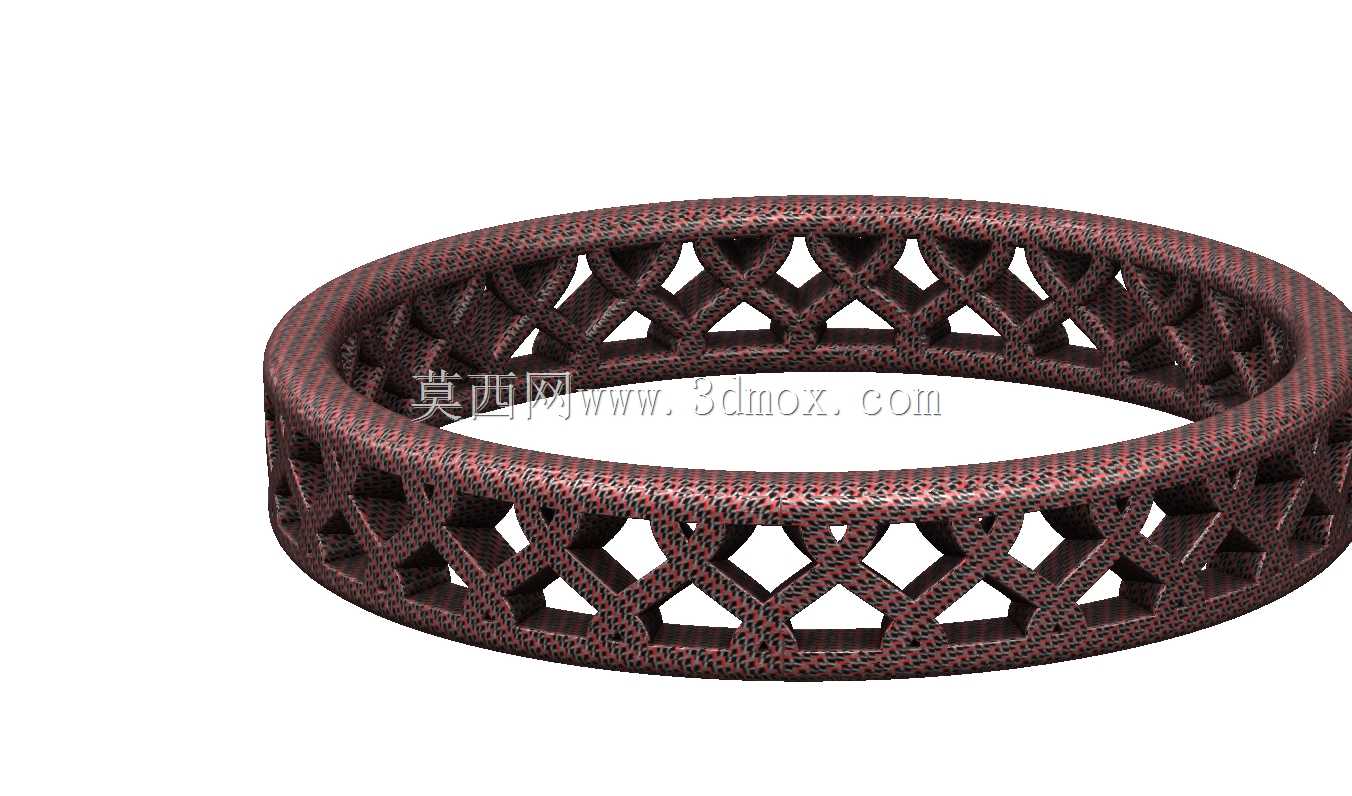

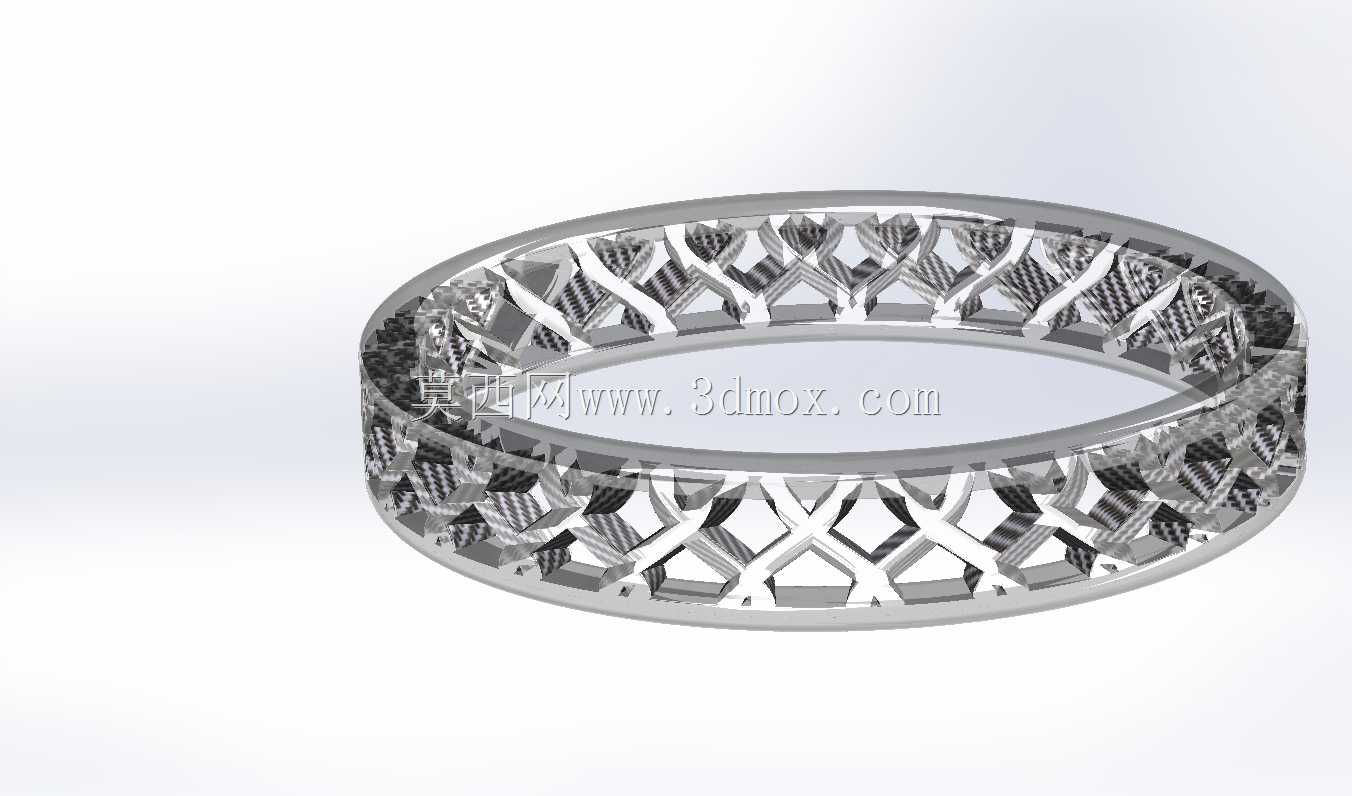

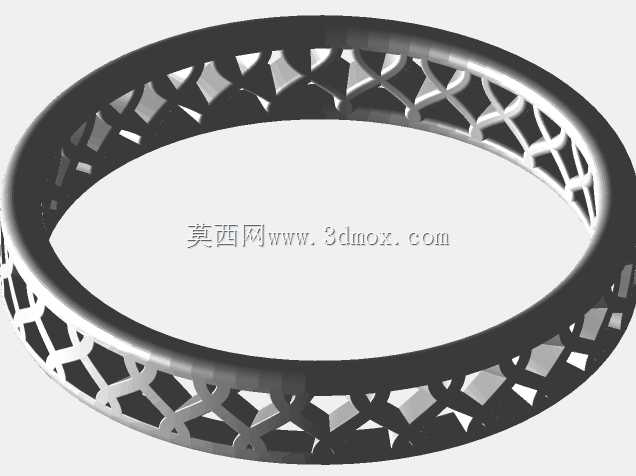

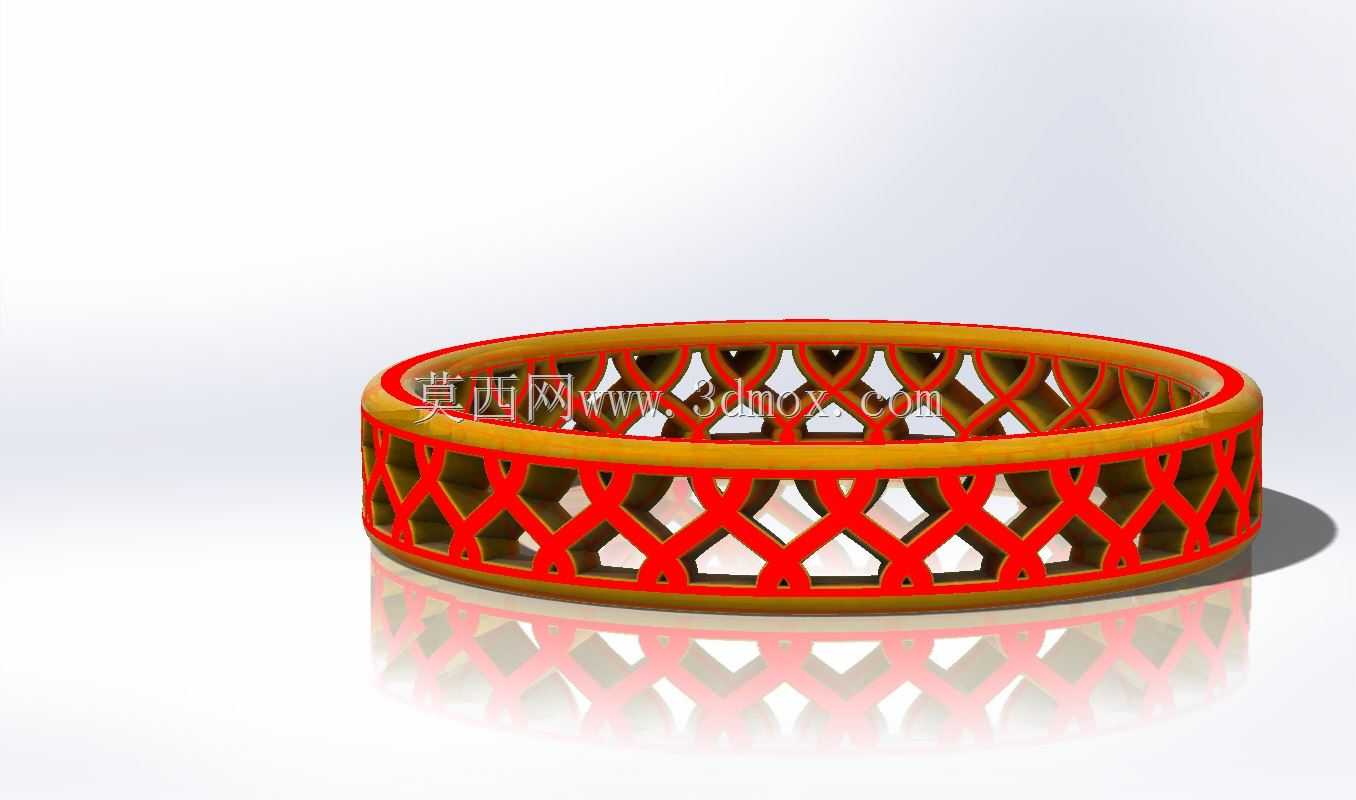

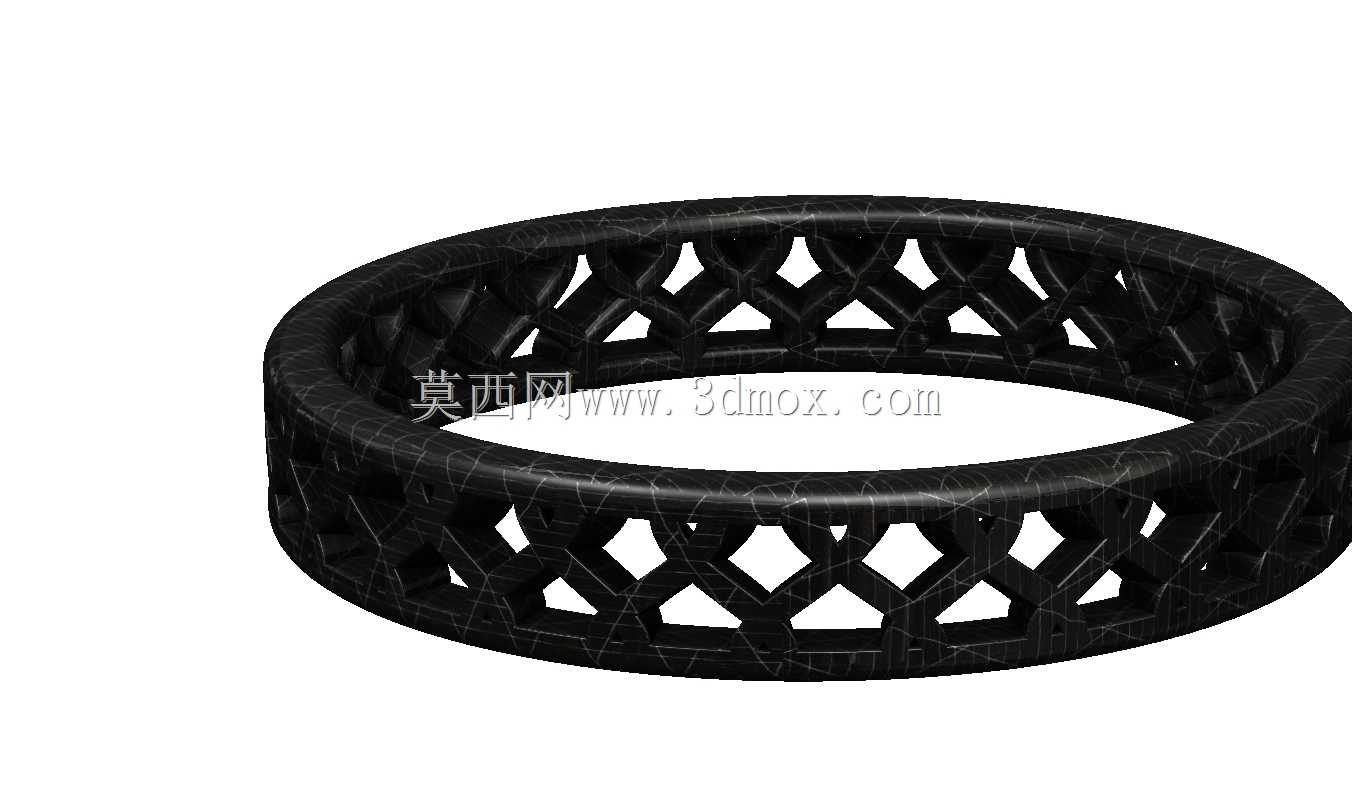

设计过程中首先要确定环形的基础尺寸边界，常规适配小型3D打印机成型幅面的版本，整体外径控制在60-80mm区间，轴向宽度控制在12-18mm，壁厚基准设置为1.2-1.8mm，这个厚度区间既能保证FDM打印时的层间结合强度，也能避免光固化打印时出现薄壁变形的问题。晶格结构采用交叉X型单元沿环向周向阵列排布，单元的交叉节点位置做了0.3mm的圆角过渡，避免打印过程中出现应力集中导致的层间开裂，同时也能减少打印时的支撑用量——整个构件的晶格镂空区域全部采用自支撑结构设计，倾斜角度控制在45度以上，打印时无需额外添加内部支撑，仅需要在环形底面添加薄层易剥离支撑即可，大幅降低后处理的工作量。

从功能特性来看，这种晶格镂空结构相比实心环形构件，重量可以降低65%以上，同时径向的抗挤压强度可以达到同重量实心环的70%左右，完全满足日常佩戴或者小型设备防护衬圈的受力需求。安装边界上，环形构件的内外圆柱面都预留了0.2mm的后处理余量，打印完成后经过简单的打磨抛光，就可以和对应的圆形安装位实现过渡配合，不需要额外的粘接或者紧固件固定。如果作为饰品使用，内外边缘都做了R0.5mm的倒圆角处理，避免佩戴时出现硌手的问题；如果作为设备通风衬圈使用，晶格的镂空孔隙尺寸控制在3-5mm，既保证通风效率，也能防止手指误触内部的转动部件。

实际打印测试中，这类结构采用PLA材质打印时，填充率设置为20%即可满足强度要求，打印层高设置为0.2mm时，整体打印时长控制在40分钟以内，生产效率较高；如果采用光敏树脂打印，表面精度可以达到0.05mm，后续经过电镀或者喷漆处理后，外观质感可以达到工业饰品的出厂要求。设计时特意将环形的上下端面做了平面度校准，保证打印时首层附着的稳定性，避免出现翘边变形的问题，晶格单元的连接筋宽度统一设置为1.5mm，保证打印时出料顺畅，不会出现断料或者堵头的情况。
